| Номер в госреестре | 91205-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОЛ 10 УТ2.1 |
| Изготовитель | Открытое акционерное общество "Свердловский завод трансформаторов тока" (ОАО "СЗТТ"), г. Екатеринбург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТОЛ 10 УТ2.1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы выполнены в виде опорной конструкции. Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.
Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, что обеспечивает электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.
Выводы вторичных обмоток расположены в нижней части трансформаторов.
К трансформаторам данного типа относятся трансформаторы тока ТОЛ 10 УТ2.1 с серийными №№ 317, 591, 9444, 14809, 18040, 21864, 25324, 28579, 29731, 29939, 30094, 31516, 31527, 31563, 31567, 32212, 32752, 32754, 33250, 33896, 33958, 34212, 34159, 34235, 34261, 34398, 34547, 34901, 35121, 35199, 37681, 38043, 38205, 52575.
Трансформаторы тока расположены на территории подстанций ООО «Башкирэнерго».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено.

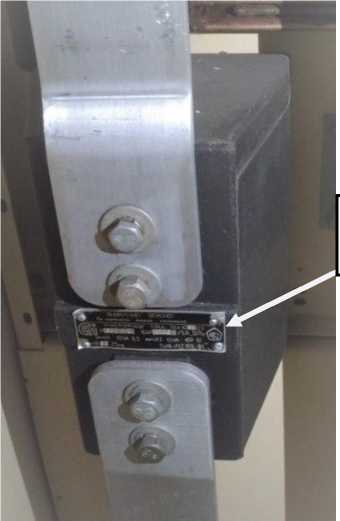

Общий вид трансформаторов тока ТОЛ 10 УТ2.1 представлен на рисунке 1.
Пломбирование трансформаторов не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов тока ТОЛ 10 УТ2.1 с указанием места нанесения заводского номера
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование | Значение | |||||
| характеристики | 317, | 29731, | 9444, 21864, | 591, | 14809, | 34261, |
| 25324, | 33958, | 28579, 29939, | 34901, | 18040 | 37681, | |
| 33250, | 34398, | 30094, 31516, | 52575 | 38205 | ||
| 34159, | 35121 | 31527,31563, | ||||
| 34235, | 31567,32212, | |||||
| 34547 | 32752, 32754, 33896, 34212, 35199, 38043 | |||||
| Номинальное напряжение, кВ | 10 | |||||
| Номинальный ток первичной обмотки, А | 100 | 150 | 200 | 300 | 400 | 1500 |
| Номинальный ток вторичной обмотки, А | 5 | |||||
| Номинальная частота, Гц | 50 | |||||
| Класс точности вторичной обмотки для измерений и учета по ГОСТ 7746 | 0,5 | |||||
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В'А | 15 | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -45 до +40 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТОЛ 10 УТ2.1 | 34 шт. |
| Паспорт | - | 34 экз. |
| Формуляр | - | 34 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п. 2 «Принцип действия и конструкция» документа «Трансформатор тока ТОЛ 10 УТ2.1. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 16 |
| Поверителей | 1 |
| Актуальность данных | 25.07.2025 |
