| Номер в госреестре | 91195-24 |
| Наименование СИ | Стенд измерения скорости и длины (пройденного пути) |
| Обозначение типа СИ | КСД-2 |
| Изготовитель | Общество с ограниченной ответственностью "Колибри Техно" (ООО "Колибри Техно"), г. Екатеринбург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенд измерения скорости и длины (пройденного пути) КСД-2 (далее - стенд КСД-2) предназначен для воспроизведения и измерений скорости движения и длины (пройденного пути) с целью контроля метрологических характеристик бесконтактных измерителей скорости и длины.
Принцип действия стенда КСД-2 заключается во вращении прецизионного стального колеса с заданной скоростью. Скорость вращения колеса контролируется энкодерным датчиком, за 1 полный оборот прецизионного диска генерируется 10 000 импульсных сигналов. Полученный сигнал передаётся в контроллер для предварительной обработки и последующей передачи в программное обеспечение, установленное на компьютере, для расчёта скорости и длины (пройденного пути).
Стенд КСД-2 состоит из прецизионного диска в защитном кожухе, высокоточного сервопривода с источником питания и контроллера.
Прецизионное колесо изготовлено из нержавеющей стали, длина окружности которого составляет 1 метр. Прецизионное колесо помещено в защитный кожух, который не допускает смещений при вращении и защищает колесо от повреждений.
Высокоточный сервопривод с источником питания создает стабильное и однородное вращение прецизионного колеса.
Контроллер служит для управления работой сервопривода, обработки поступающих сигналов с энкодерного датчика и передачи их в программное обеспечение. Дополнительно к контроллеру может быть подключен контролируемый датчик скорости и длины для считывания и передачи измеренной скорости и длины (пройденного пути) в программное обеспечение.
К стенду КСД-2 данного типа относится стенд измерения скорости и длины (пройденного пути) КСД-2 с заводским номером 002.
Корпус стенда КСД-2 изготовлен из металла и окрашен в черный цвет.
Нанесение знака поверки на стенд КСД-2 не предусмотрено. Заводской номер в виде цифрового обозначения нанесен на корпус стенда КСД-2 методом наклейки.

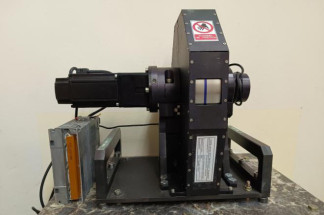

Общий вид стенда КСД-2 и место нанесения заводского номера представлены на рисунке 1.
Пломбирование стенда КСД-2 не предусмотрено.
Место
нанесения
заводского
номера
Рисунок 1 - Общий вид стенда КСД-2 и место нанесения заводского номера
Программное обеспечение (далее - ПО) предназначено для управления работой стенда КСД-2 и выполняет следующие функции:
- задание и измерение скорости вращения прецизионного колеса;
- расчет длины (пройденного пути);
- считывание измеренной скорости и длины (пройденного пути) контролируемого датчика;
- вывод полученных данных на экран в виде графиков и таблиц;
- запись данных на носители.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки (данные) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Стенд КСД-2 |
| Номер версии (идентификационный номер ПО) | Ver. 1.0 |
| Цифровой идентификатор ПО |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости, м/с | от 0,03 до 50 |
| Пределы допускаемой абсолютной погрешности измерений скорости в диапазоне от 0,03 до 0,1 м/с, м/с | ± 0,00002 |
| Пределы допускаемой относительной погрешности измерений скорости в диапазоне от 0,1 до 50 м/с, % | ± 0,02 |
| Диапазон измерений длины (пройденного пути), м | от 1 до 99999 |
| Пределы допускаемой относительной погрешности измерений длины (пройденного пути), % | ± 0,02 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - высота | 400 |
| - длина | 500 |
| - ширина | 350 |
| Масса, кг, не более | 30 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от + 15 до + 25 |
| - относительная влажность воздуха, %, не более | 75 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ± 22 |
| - частота переменного тока, Гц | 50 ± 1 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенд измерения скорости и длины (пройденного пути) | КСД-2 | 1 шт. |
| Диск с программным обеспечением | _ | 1 шт. |
| Эксплуатационная документация | _ | 1 компл. |
| Методика поверки | _ | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа КСД-2-002-2022 РЭ «Стенд измерения скорости и длины (пройденного пути) КСД-2. Руководство по эксплуатации».
Локальная поверочная схема для стенда измерения скорости и длины (пройденного пути) КСД-2.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.12.2025 |
