| Номер в госреестре | 91174-24 |
| Наименование СИ | Резервуары горизонтальные стальные подземные |
| Обозначение типа СИ | РГСП |
| Изготовитель | Закрытое акционерное общество "Опытно-экспериментальный завод монтажных конструкций ЭКСК" (ЗАО "ОЭЗМК ЭКСК"), Московская обл., г. Электросталь |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные подземные РГСП (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их хранения, приема и отпуска.
Резервуары изготовлены в следующих модификациях: РГСП-5, РГСП-10, РГСП-25.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальные, горизонтальные, цилиндрические, двустенные емкости с усеченно-коническими или плоскими днищами и горловиной. Резервуары оборудованы технологическими люками и приемо-раздаточными патрубками. Установка резервуаров - подземная.
Резервуары РГСП-5 зав. №№ 6050, 6051, РГСП-10 зав. №№ 6070, 6071, РГСП-25 зав. № 6058 расположены по адресу - Московская область, г. Солнечногорск.
Заводские номера нанесены в цифровом формате типографским способом в паспорт резервуара и на металлический шильдик резервуара ударным методом.
Эскиз резервуаров горизонтальных стальных подземных РГСП представлен на рисунках 1 и 2.
Нанесение знака поверки на средство измерений не предусмотрено.

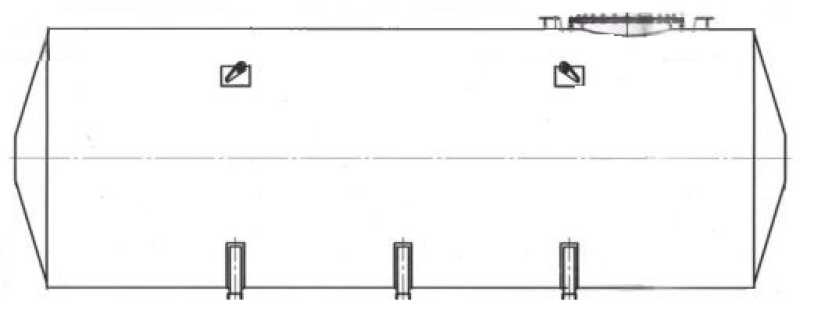

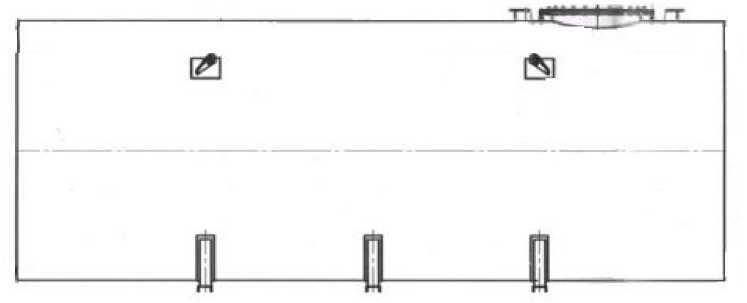

Рисунок 1 - Эскиз резервуаров РГСП-10 зав. №№6070, 6071, РГСП-25 зав. № 6058
Лист 2
Рисунок 2 - Эскиз резервуаров РГСП-5 зав. №№ 6050, 6051
Всего листов 5

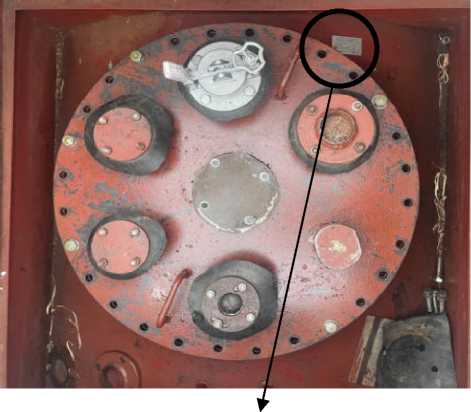

Место нанесения заводского номера

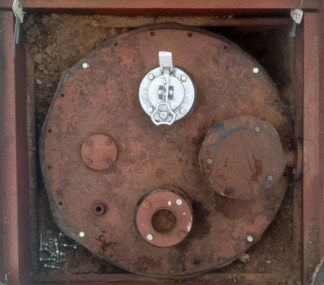

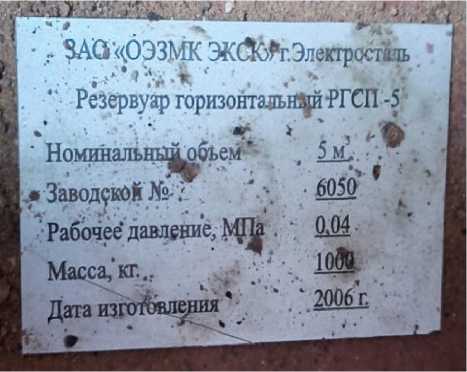

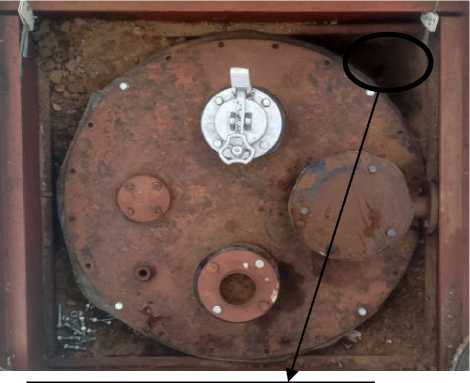

Рисунок 3 - Горловина, замерной люк и заводской номер резервуара РГСП-5 зав. № 6050
Место нанесения заводского номера

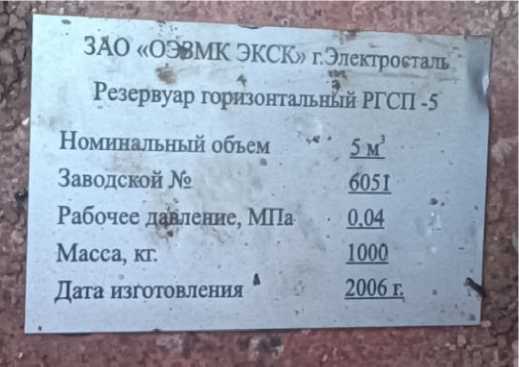

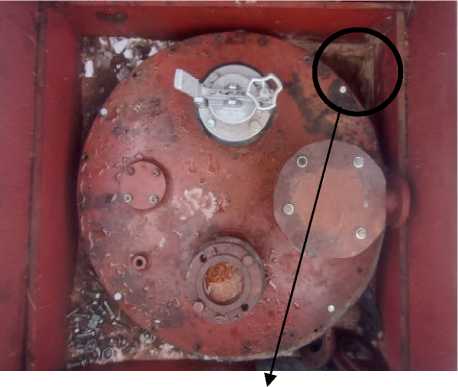

Рисунок 4 - Горловина, замерной люк и заводской номер резервуара РГСП-5 зав. № 6051
Место нанесения заводского номера

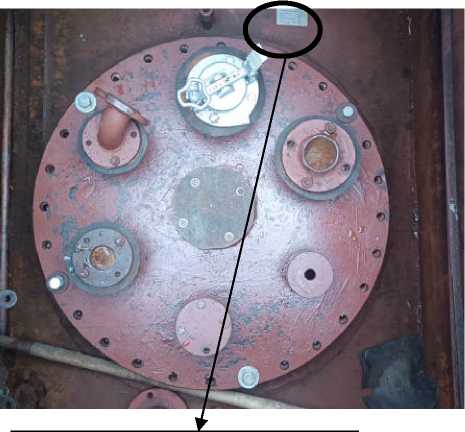

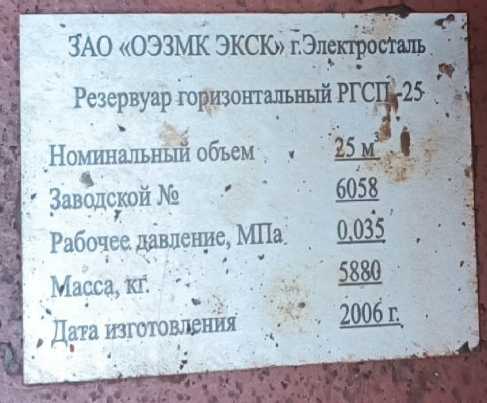

Рисунок 5 - Горловина, замерной люк и заводской номер резервуара РГСП-25 зав. № 6058
Место нанесения заводского номера

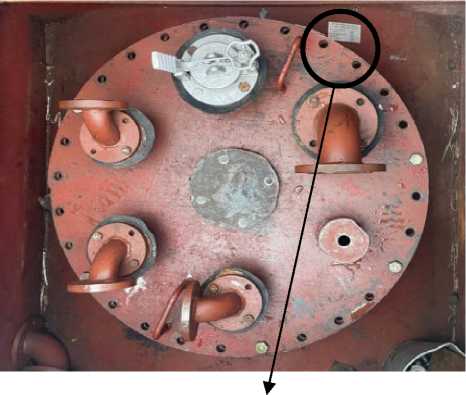

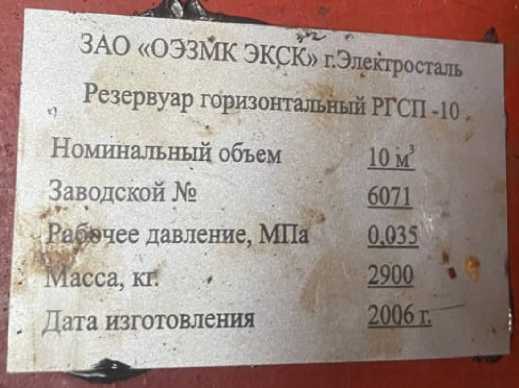

Рисунок 6 - Горловина, замерной люк и заводской номер резервуара РГСП-10 зав. № 6071
Место нанесения заводского номера

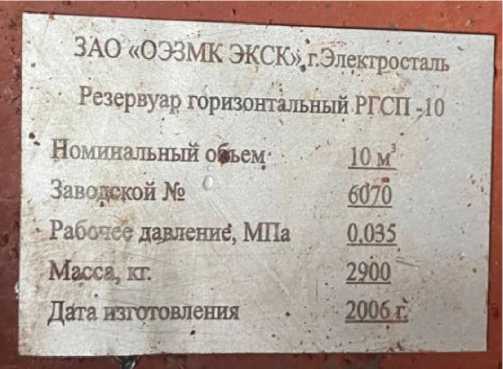

Рисунок 7 - Горловина, замерной люк и заводской номер резервуара РГСП-10 зав. № 6070
Пломбирование резервуаров горизонтальных стальных РГ не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГСП-5 | РГСП-10 | РГСП-25 | |
| Номинальная вместимость, м3 | 5 | 10 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - Температура окружающей среды при эксплуатации, °C | от -40 до +40 |
| Срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар горизонтальный стальной подземный | РГСП | 5 шт. |
| Паспорт | - | 5 экз. |
приведены в разделе «методика (метод) измерений» паспорта
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
