| Номер в госреестре | 91143-24 |
| Наименование СИ | Датчики Роговского переменного тока |
| Обозначение типа СИ | CWT 600 R |
| Изготовитель | POWER ELECTRONIC MEASUREMENTS Ltd., Великобритания |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики Роговского переменного тока CWT 600 R (далее - датчики) предназначены для измерений силы переменного тока промышленной частоты путем преобразования его в напряжение переменного тока.
Принцип действия датчиков при измерении силы переменного тока основан на преобразовании магнитного потока, создаваемого измеряемым током, в низковольтное напряжение переменного тока.
По конструкции датчик Роговского переменного тока CWT 600 R выполнен из гибкого измерительного кольца и интегратора напряжения. На выходе интегратора формируется низковольтное напряжение переменного тока, пропорциональное измеренной силе переменного тока.
Гибкое измерительное кольцо допускает измерение силы тока в проводниках, находящихся в труднодоступных местах.
К данному типу относятся датчики Роговского переменного тока CWT 600 R с серийными номерами: 24786-22593, 24787-22594, 24788-22595.
Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер, наносится на задней стенке корпуса интегратора в виде наклейки с использованием цифрового обозначения, состоящего из арабских цифр.
Общий вид датчиков с указанием места нанесения серийного номера приведен на рисунке 1.
Пломбирование датчика не предусмотрено.

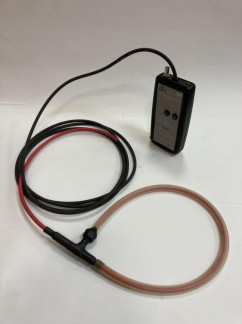

Рисунок 1 - Общий вид датчика с указанием места нанесения серийного номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразования амплитудного значения силы переменного тока, А - при частоте 50, 400 Гц - при частоте 2500 Гц | от 1200 до 120000 от 1000 до 10000 |
| Номинальный коэффициент преобразования силы переменного тока в напряжение переменного тока, мВ/А | 0,05 |
| Пределы допускаемой относительной погрешности преобразований, % | ±5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры длины окружности датчика, мм, не более | 700 |
| Габаритные размеры интегратора, мм, не более - длина | 200 |
| - ширина | 93 |
| - высота | 40 |
| Масса, кг, не более | 0,8 |
| Условия эксплуатации: - температура окружающей среды, °С | от 0 до +40 |
| - относительная влажность воздуха без конденсации, % | от 5 до 90 |
наносится на титульный лист формуляра типографским способом
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Датчик Роговского переменного тока | CWT 600 R | 1 |
| Аккумуляторные батареи AA | - | 4 |
| Инструкция по эксплуатации | CWT | 1 |
| Формуляр | ФО | 1 |
| Методика поверки | - | 1 |
приведены в инструкции по эксплуатации CWT раздел «Получение наилучшего результата измерения».
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
