| Номер в госреестре | 91139-24 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | COBO D-2043 |
| Изготовитель | TALLERES COBO HERMANOS S.L., Испания |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна COBO D-2043 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. Цистерна состоит из djcmvи герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Пломбирование полуприцепа предусмотрено.
Общий вид полуприцепа-цистерны COBO D-2043 зав. № VS9S0A3RN41019049 представлен на рисунках 1-2.

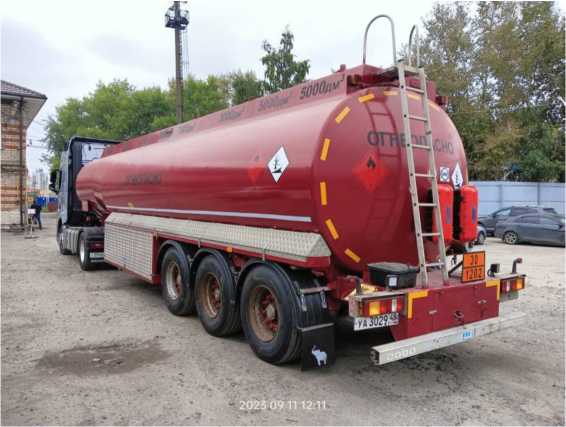

Рисунок 1 - Общий вид полуприцепа-цистерны COBO D-2043
Рисунок 2 - Общий вид полуприцепа-цистерны COBO D-2043
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:
верхнийборт цистерны
[Указатель уровня
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения
Место Оля нанес ения знака поверки
уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 41000 |
| Количество секций, шт. | 8 |
| Вместимость 1 секции, дм3 | 6000 |
| Вместимость 2 секции, дм3 | 7400 |
| Вместимость 3 секции, дм3 | 4000 |
| Вместимость 4 секции, дм3 | 3000 |
| Вместимость 5 секции, дм3 | 7600 |
| Вместимость 6 секции, дм3 | 3000 |
| Вместимость 7 секции, дм3 | 5000 |
| Вместимость 8 секции, дм3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 7100 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 12000 2550 3800 |
| Температура окружающей среды при эксплуатации, °С | от - 40 до + 50 |
Наносится на маркировочную табличку ударным способом или в виде наклейки и на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| № п/п | Наименование | Обозначение |
| 1 | Полуприцеп-цистерна | COBO D-2043 |
| 2 | Паспорт | - |
Приведены в Паспорте «Полуприцеп-цистерна COBO D-2043», раздел 10.
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 03.05.2024 |
