| Номер в госреестре | 91020-24 |
| Наименование СИ | Амперметры аналоговые |
| Обозначение типа СИ | 6L2 |
| Изготовитель | Zhejiang CHINT Instrument & Meter Co.,Ltd, Китай |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры аналоговые 6L2 (далее - амперметры) предназначены для измерения силы тока в электрических цепях переменного тока промышленной частоты.
Амперметры относятся к аналоговым показывающим приборам трансформаторного включения.
Амперметры состоят из измерительного механизма магнитоэлектрической системы и выпрямительной линии. Выпрямительная линия предназначена для преобразования измеряемого сигнала переменного тока в линейно пропорциональный постоянный ток, который может быть измерен непосредственно измерительным механизмом. Принцип действия измерительного механизма заключается в преобразовании электрической энергии в механическую, которая отклоняет подвижную часть прибора - катушку. При прохождении тока по катушке на каждый из ее проводников действует электромагнитная сила. Суммарное действие всех электромагнитных сил создает вращающий момент, стремящийся повернуть катушку и связанную с ней стрелку прибора на некоторый угол. Когда вращающий момент уравновешивается противодействующий моментом, создаваемым спиральными пружинами, стрелка отклоняется на определенный угол, пропорциональный измеряемому току.
Конструктивно амперметры выполнены в диэлектрических малогабаритных пластиковых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг. Амперметры используются в закрытых помещениях, электрощитовом оборудовании, на промышленных предприятиях.
Амперметры предназначены для работы в вертикальном положении и относятся к невосстанавливаемым, одноканальным, однофункциональным изделиям. Корректор нуля -механический.
К амперметрам данного типа относятся амперметры 6L2 зав.№ 18102306959, 19021804386.
Общий вид амперметров, места нанесения заводского номера и знака поверки представлены на рисунке 1.
Пломбирование амперметров не предусмотрено. Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 1. Знак поверки в виде наклейки наносится на корпус амперметра.
Место нанесения заводского номера
Место
нанесения
знака поверки
61_2~<а’-5«1А150/5А<

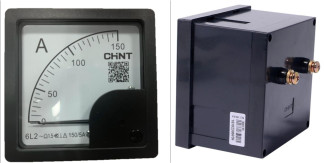

Рисунок 1 - Общий вид амперметров аналоговых 6L2, места нанесения заводского номера и знака поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Зав. №18102306959 | Зав. №19021804386 | |
| Диапазоны измерения силы переменного тока (трансформаторного включения с номинальным значением тока вторичной обмотки 5 А), А | от 0 до 150 | от 0 до 150 |
| Класс точности по ГОСТ 8711-93 | 1,5 | 1,5 |
| Пределы допускаемой основной приведенной (к верхней границе диапазона) погрешности измерений силы переменного тока, % | ±1,5 | ±1,5 |
| Частота измеряемой величины переменного тока, Г ц | от 45 до 65 | от 45 до 65 |
| Номинальное рабочее напряжение, В, не более | 400 | 400 |
| Пределы допускаемого значения вариации показаний приборов, %, не более | ±1,5 | ±1,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | |
| Зав. №18102306959 | Зав. №19021804386 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 71x80x80 | 71x80x80 |
| Масса, кг, не более | 0,2 | 0,2 |
Продолжение таблицы 2
| Наименование характеристики | Значение | |
| Зав. №18102306959 | Зав. №19021804386 | |
| Время успокоения, с, не более | 4 | 4 |
| Сопротивление изоляции, МОм, не менее | 5 | 5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +30 до 95 | от +15 до +30 до 95 |
| Средняя наработка на отказ, ч | 50000 | 50000 |
| Средний срок службы, лет, не менее | 12 | 12 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Амперметр аналоговый | 6L2 | 2 |
| Паспорт | - | 2 |
приведены в разделе «Устройство» паспорта.
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц».
