| Номер в госреестре | 91011-24 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ДТ 31 |
| Изготовитель | Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза |
| Год регистрации | 2024 |
| Срок свидетельства | 16.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические ДТ 31 (далее по тексту - ТП или термопреобразователи) предназначены для измерений жидких и газообразных сред «оксид» и «нафтил», а также продуктов горения «нафтила» в воздушной среде.
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (далее по тексту - ТЭДС) в электрической цепи, состоящей из двух разнородных материалов или сплавов, места соединения которых (спаи) и свободные концы находятся при разной температуре. Величина ТЭДС определяется типом материалов термоэлектродов и разностью температур рабочих и свободных концов.
ТП состоят из чувствительного элемента (ЧЭ) с рабочим спаем открытого типа, корпуса, накидной гайки, кабельной перемычки, втулки и соединителя. ЧЭ ТП выполнен на основе термопарного кабеля с минеральной изоляцией типа КТМСп (ХА) или КТМСп (ХК) с оболочкой из сплава ХН78Т (ЭИ-435).
ТП относятся: к изделиям конкретного назначения; к невосстанавливаемой, к неремонтируемой и к не обслуживаемой аппаратуре, а также к аппаратуре многократного циклического применения.
В зависимости от типа термопарного кабеля, длины погружаемой части, и посадочного диаметра, ТП имеют 24 исполнения, приведенные в таблице 1.
Таблица 1
| Обозначение исполнения | Индекс и порядковый номер исполнения | Длина погружаемой части, мм | Посадочный диаметр, мм | Тип кабеля |
| СДАИ.405219.016 | ДТ 31 | 30 | 8 | КТМСп (ХА) ТУ16-505.757 |
| -01 | ДТ 31-01 | 32 | ||
| -02 | ДТ 31-02 | 42 | ||
| -03 | ДТ 31-03 | 57 | ||
| -04 | ДТ 31-04 | 77 | ||
| -05 | ДТ 31-05 | 120 | ||
| -06 | ДТ 31-06 | 30 | 9 | |
| -07 | ДТ 31-07 | 32 | ||
| -08 | ДТ 31-08 | 42 | ||
| -09 | ДТ 31-09 | 57 | ||
| -10 | ДТ 31-10 | 77 | ||
| -11 | ДТ 31-11 | 120 | ||
| СДАИ.405219.016 -12 | ДТ 31-12 | 30 | 8 | Д9/Л09-91 Л1 (ж) ююп |
| -13 | ДТ 31-13 | 32 | ||
| -14 | ДТ 31-14 | 42 | ||
| -15 | ДТ 31-15 | 57 | ||
| -16 | ДТ 31-16 | 77 | ||
| -17 | ДТ 31-17 | 120 | ||
| -18 | ДТ 31-18 | 30 | 9 | |
| -19 | ДТ 31-19 | 32 | ||
| -20 | ДТ 31-20 | 42 | ||
| -21 | ДТ 31-21 | 57 | ||
| -22 | ДТ 31-22 | 77 | ||
| -23 | ДТ 31-23 | 120 |

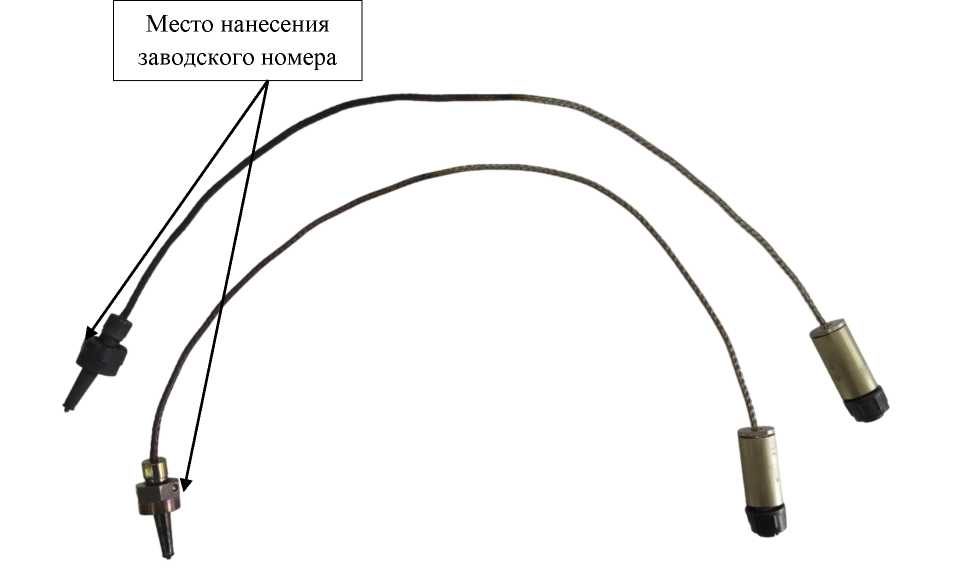

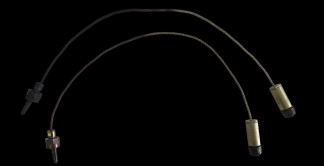

Общий вид ТП с указанием мест нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид ТП с указанием мест нанесения заводского номера
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус ТП методом гравировки. Конструкция ТП не предусматривает нанесения знака поверки на средство измерений.

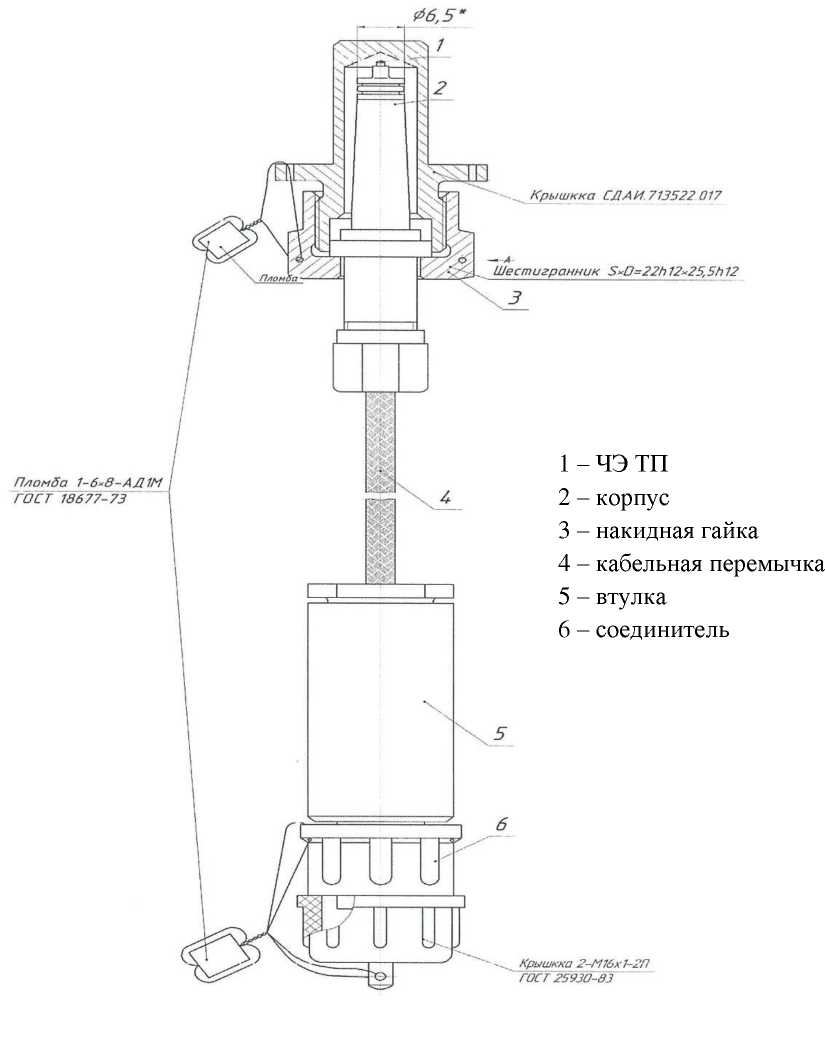

Чертеж общего вида ТП с указанием составных частей и схема пломбирования ТП приведены на рисунке 2.
Рисунок 2 - Чертеж общего вида и схема пломбирования ТП
Программное обеспечение отсутствует.
Метрологические и основные технические характеристики преобразователей термоэлектрических ДТ 31 приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С: - для ТП с индексом и номерами исполнений ДТ 31 ... ДТ 31-11 - для ТП с индексом и номерами исполнений ДТ 31-12 ... ДТ 31-23 | от -196 до +1000 от -196 до +600 |
| Условное обозначение НСХ преобразования по ГОСТ Р 8.585-2001: - для ТП с индексом и номерами исполнений ДТ 31 ... ДТ 31-11 - для ТП с индексом и номерами исполнений ДТ 31-12 ... ДТ 31-23 | К L |
| Класс допуска по ГОСТ Р 8.585-2001 | 2, 3 |
| Пределы допускаемых отклонений ТЭДС от НСХ по ГОСТ Р 8.5852001, °С: - для ТП с индексом и номерами исполнений ДТ 31 ... ДТ 31-11 - класс допуска 2 - от -40 °С до +333 °С включ. - св. +333 °С до +1000 °С - класс допуска 3 - от -196 °С до -167 °С включ. - св. -167 °С до +40 °С - для ТП с индексом и номерами исполнений ДТ 31-12 ... ДТ 31-23 - класс допуска 2 - от -40 °С до +360 °С включ. - св. +360 °С до +600 °С - класс допуска 3 - от -196 °С до -100 °С включ. - св. -100 °С до +100 °С | ±2,5 ±0,00751 ±0,015-|t| ±2,5 ±2,5 ±(0,7+0,0051) ±(1,5+0,01-|t|) ±2,5 |
| Примечание: где |t| - абсолютное значение температуры, °С, без учета знака. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление измерительной цепи ТП (при нормальных условиях), Ом, не более | 21 |
| Пределы допускаемого отклонения электрического сопротивления электрической цепи ТП от значения, указанного в паспорте, Ом | ±2,0 |
| Электрическое сопротивление между электрически соединенными (дублированными) цепями, а также цепями заземления, Ом, не более | 5 |
| Показатель тепловой инерции (то,63), с, не более - для ТП с индексом и номерами исполнений ДТ 31 ... ДТ 31-11 - для ТП с индексом и номерами исполнений ДТ 31-12 ... ДТ 31-23 | 0,2 0,16 |
| Габаритные размеры ТП, мм: - длина погружаемой части - посадочный диаметр - длина кабельной перемычки | от 30 до 120 8; 9 от 490 до 510 |
| Масса ТП, кг, не более | 0,15 |
| Нормальные условия: - температура окружающей среды, °С - относительная влажность воздуха, % | от +15 до +35 от 45 до 75 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации (температура окружающей среды): - для втулки и соединителя ТП, °С - для кабельной перемычки ТП, °С | от -50 до +50 от -196 до +1000 (*7 |
| Гамма-процентный ресурс (**), с | 5000 (10 циклов воздействия температур нижнего и верхнего пределов длительностью не более 500 с ( (***)ч каждый ( 7) |
| Гамма-процентный срок службы (****), лет | 14,5 |
| Примечания: '"' - со стороны ЧЭ кабельная перемычка выдерживает 500 с непрерывной работы за один цикл при воздействии температур от -196 °С до +1000 °С; (** ) - суммарная наработка, в течение которой ТП не достигнет своего предельного состояния с вероятностью y=80 %; (** *) - перерыв между двумя последовательными циклами должен быть не менее 600 с; (** **) ( 7 - календарная продолжительность эксплуатации, в течение которой ТП не достигнет своего предельного состояния с вероятностью y=80 % и включает в себя: хранение, транспортирование и применение по назначению. | |
Таблица 4 - Комплектность ТП
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический | ДТ 31 | 1 шт. |
| Прокладка для ТП с индексом и номерами исполнений ДТ 31-05, ДТ 31-12 ... ДТ 31-17 | 8x11-11 ГОСТ 19752-84 | 2 шт. |
| Прокладка для ТП с индексом и номерами исполнений ДТ 31-06 ... ДТ 31-11, ДТ 31-18 ... ДТ 31-23 | М9х12,5х1,5 ОСТ 92-8535-74 ИСРЮ.754152.546-01 А52330-903 | 2 шт. |
| Руководство по эксплуатации | СДАИ.405219.016РЭ | 1 экз.(*7 |
| Паспорт | СДАИ.405219.016ПС | 1 экз. |
| Примечание: (*7 - на партию ТП при поставке в один адрес | ||
наносится на титульный лист паспорта и Руководства по эксплуатации типографским способом.
приведены в разделе 2.7 «Порядок работы» Руководства по эксплуатации.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
СДАИ.405219.016ТУ «Преобразователи термоэлектрические ДТ 31. Технические условия».
