| Номер в госреестре | 91002-24 |
| Наименование СИ | Резервуары горизонтальные стальные |
| Обозначение типа СИ | РГС-10 |
| Изготовитель | Общество с ограниченной ответственностью "Завод Топливного Оборудования" (ООО "ЗТО"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 16.01.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные РГС-10 (далее - резервуары) предназначены для измерений объема нефти, нефтепродуктов и других технических жидкостей, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтью, нефтепродуктом или другой технической жидкостью до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.
Конструктивно резервуары представляют собой горизонтально расположенные двухсекционные, двухстенные стальные цилиндрические сосуды с плоскими днищами.
Межстенное пространство заполняется азотом. Резервуары имеют технологические люки для установки запорной арматуры, подсоединения технологических трубопроводов.
Резервуары предназначены для надземной установки.
Заводской номер в виде цифрового обозначения наносится методом металлофото на табличку, расположенную на горловине/крышке люк-лаза или на опоре резервуара.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.

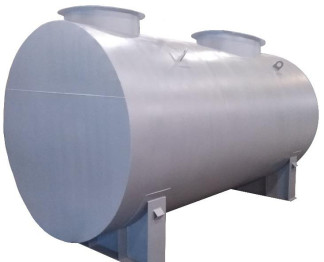

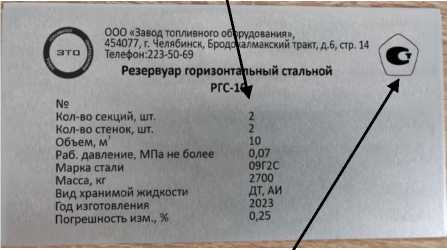

Рисунок 1 - Общий вид резервуаров и таблички
Место нанесения заводского номера
Место нанесения знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара, м3 | 10 |
| Номинальная вместимость одной секции, м3 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество секций | 2 |
| Рабочее давление, МПа, не более | 0,07 |
| Плотность хранимой жидкости, кг/мз, не более | 1000 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -60 до +50 от 84 до 106,7 |
| Геометрические размеры наружного корпуса, мм, не более: - длина - диаметр | 3060 2200 |
| Масса, кг, не более | 2700 |
| Средний срок службы, лет, не менее | 10 |
наносится на табличку методом металлофото и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Резервуар горизонтальный стальной | РГС-10 | 1 |
| Паспорт | РГС-10 ПС | 1 |
| Руководство по эксплуатации | РГС-10 РЭ | 1 |
приведены в разделе 1.3 «Устройство и принцип работы» руководства по эксплуатации РГС-10 РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 25.29.11-01-49115358-2023 Резервуары горизонтальные стальные РГС-10. Технические условия.
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
