Установка поверочная стационарная УПТПУ, 90996-24

Назначение

Установка поверочная стационарная УПТПУ (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке, при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единицы объема жидкости в потоке.

Описание

Принцип действия установки основан на воспроизведении единицы объема жидкости в потоке, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, автоматизированной системы измерений, управления и контроля и измерении количества жидкости в потоке средствами измерений.

Установка состоит из средств измерений объема жидкости в потоке, температуры и избыточного давления жидкости, системы хранения и подготовки жидкости, системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, измерительного участка, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.

В качестве средств измерений объема жидкости в потоке, в составе установки применяются весовые устройства на базе тензодатчиков HLC (регистрационный № 21177-07).

В качестве средств измерений избыточного давления жидкости, в составе установки применяются преобразователи избыточного давления АИР-10ЕЕх/ДИ/ИМ1М (регистрационный № 31654-19).

В качестве средств измерений температуры, в составе установки применяются термометры электронные ЕхТ-01/1 (регистрационный № 44307-10); термометры сопротивления (термопреобразователи сопротивления) ДТС (регистрационный № 28354-10).

В качестве средств измерений плотности жидкости, в составе установки применяются ареометры АОН-1 (регистрационный № 27442-04).

В качестве средства индикации объемного расхода применяются преобразователи расхода вихревые ТИРЭС (регистрационный № 29826-10).

Поверяемое средство измерений подключается к установке, состоящей из запорной арматуры, средств измерений давления и температуры. Жидкость посредством систем создания и стабилизации расхода жидкости и регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки, проходит через поверяемое средство измерений, средства измерений давления и температуры жидкости, через устройство переключения потока (входящее в состав весового устройства), на весовое устройство.

Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемого средства измерений и средств измерений установки.

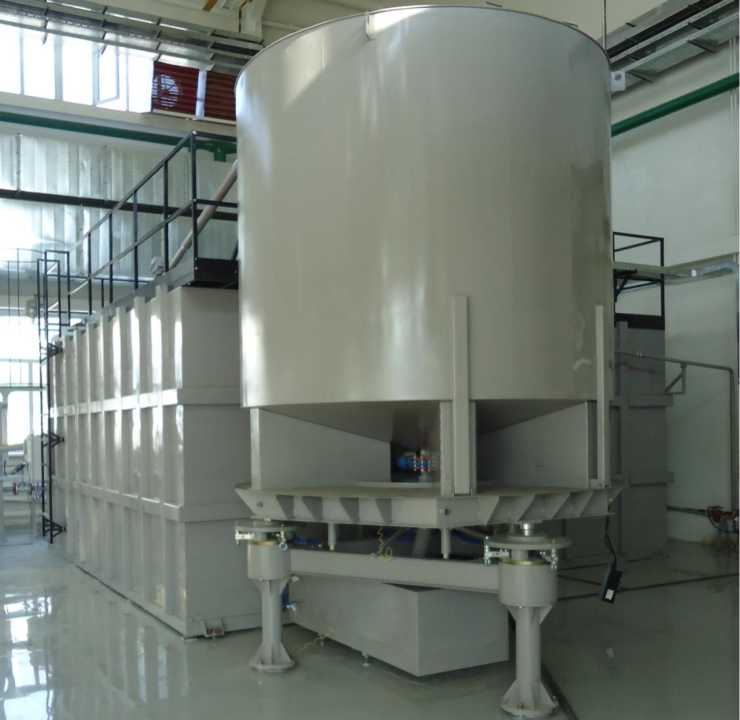

Общий вид установки представлен на рисунке 1.

Рисунок 1 - Общий вид установки

Пломбирование установки не предусмотрено.

Заводской номер в цифровом формате и знак утверждения типа установки наносится на маркировочную табличку, закрепленную на лицевую часть резервуара сборного системы хранения и подготовки жидкости в виде наклейки.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 2.

Рисунок 2 - Обозначения мест нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение установки автономное.

Функции программного обеспечения: управление и синхронизация измерительных каналов, расчет объема по измеренным данным, ведение архивов данных и архива вмешательств, формирование протоколов, вывод мгновенных и осредненных данных по всем каналам, обеспечение диагностики.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Программное обеспечение не влияет на метрологические характеристики установки.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевую часть резервуара сборного системы хранения и подготовки жидкости в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографическим способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделах 4 «Подготовка установки к использованию» и 5 «Использование установки» руководства по эксплуатации МГД.000.001 РЭ «Установка поверочная стационарная УПТПУ. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
