| Номер в госреестре | 90994-24 |
| Наименование СИ | Вольтметры многофункциональные |
| Обозначение типа СИ | S3U96-СМ |
| Изготовитель | Jiangsu Sfere Electric Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 15.01.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры многофункциональные S3U96-CM (далее - вольтметры) предназначены для измерения среднеквадратического значения напряжения переменного тока в трехфазной электрической сети, а также частоты переменного тока.
Принцип действия вольтметров основан на аналого-цифровом преобразовании мгновенных значений напряжения переменного тока в действующие значения с отображением их на светодиодном дисплее. Измеренные значения напряжения переменного тока соответствуют среднеквадратическим значениям.
Конструктивно вольтметры выполнены в диэлектрических пластиковых корпусах. Внутри корпуса расположены микроконтроллер, плата индикатора и разъемы. Вольтметры имеют один аналоговый выход. Измеренные данные и состояние могут быть считаны через коммуникационный интерфейс RS-485 с протоколом Modbus-RTU. На передней панели корпуса вольтметров расположен цифровой индикатор и кнопки управления.

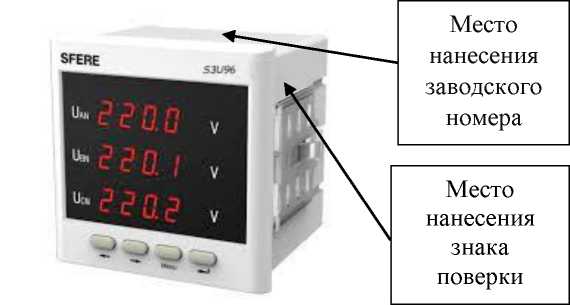

Общий вид вольтметров, места нанесения заводского номера и знака поверки представлены на рисунке 1.
Пломбирование вольтметров не предусмотрено. Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 1. Знак поверки в виде наклейки наносится на корпус вольтметра.
Рисунок 1 - Общий вид вольтметров многофункциональных S3U96-CM, места нанесения заводского номера и знака поверки
Вольтметры имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Идентификационные данные ПО приведены в таблице 1. Контрольная сумма исполняемого кода недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО, не ниже | v 1008 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение напряжения переменного тока, В | 500 |
| Диапазоны измерения напряжения переменного тока | (0,005-1,2)-Ub |
| Класс точности | 0,5 |
| Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерений напряжения переменного тока, % | ±0,5 |
| Диапазон измерений частоты переменного тока в диапазоне напряжения переменного тока от 0,154’,! до 1,2-Ub, Гц | от 45 до 65 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц | ±0,01 |
| Выходные аналоговые сигналы, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона выходного аналогового сигнала) погрешности преобразований измеренного значения напряжения переменного тока в выходной аналоговый сигнал, % | ±0,5 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 96x96x98 |
| Масса, кг, не более | 0,5 |
| Напряжение питания постоянного/переменного тока, В | от 80 до 270 |
| Сопротивление изоляции, МОм, не менее: | 100 |
| Потребляемая мощность, В^А, не более | 5 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -40 до +70 до 93 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Вольтметр многофункциональный | S3U96-GM | 1 |
| Паспорт | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
приведены в эксплуатационном документе «Вольтметры многофункциональные S3U96-CM. Паспорт». Раздел «Использование прибора».
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Вольтметры многофункциональные S3U96-CM. Стандарт предприятия.
