| Номер в госреестре | 90978-24 |
| Наименование СИ | Резервуары (танки) стальные прямоугольные нефтеналивной баржи "Заструга-1" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Глубоковские ССРМ, Казахстан (изготовлены в 1992 г.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары (танки) стальные прямоугольные нефтеналивной баржи «Заструга-1» (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.
Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Танки представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Танки отделены от наружной обшивки баржи. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.
К танкам данного типа относятся танки с заводскими номерами 11, 12, 21, 22, 31, 32, 41, 42, 51, 52, 61, 62. Танки расположены на нефтеналивной барже «Заструга-1» проекта 432/128-03.
Общий вид нефтеналивной баржи «Заструга-1» представлен на рисунке 1.

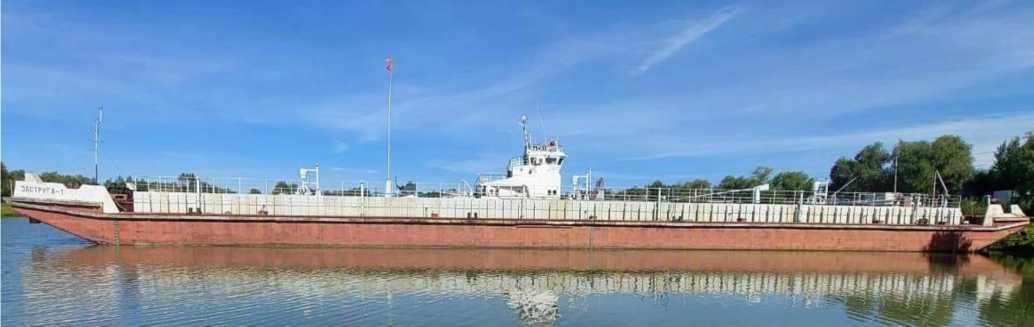

Р и с у н о к 1 - Общий вид нефтеналивной баржи «Заструга-1»
Схематичное расположение танков на нефтеналивной барже «Заструга-1» представлено
на рисунке 2.

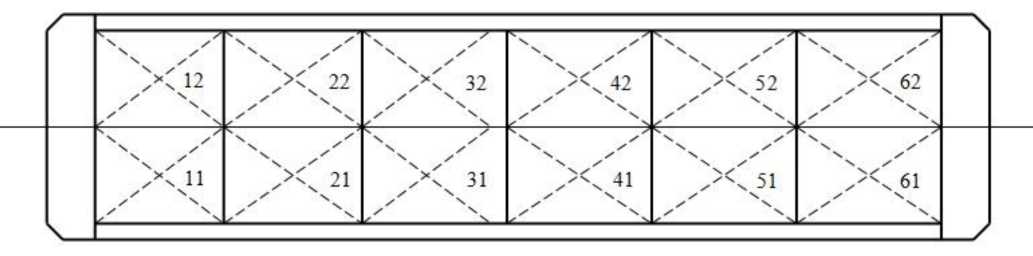

Рисунок 2 - Схематичное расположение танков
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на стенки танков методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.
Место нанесения
заводского номера

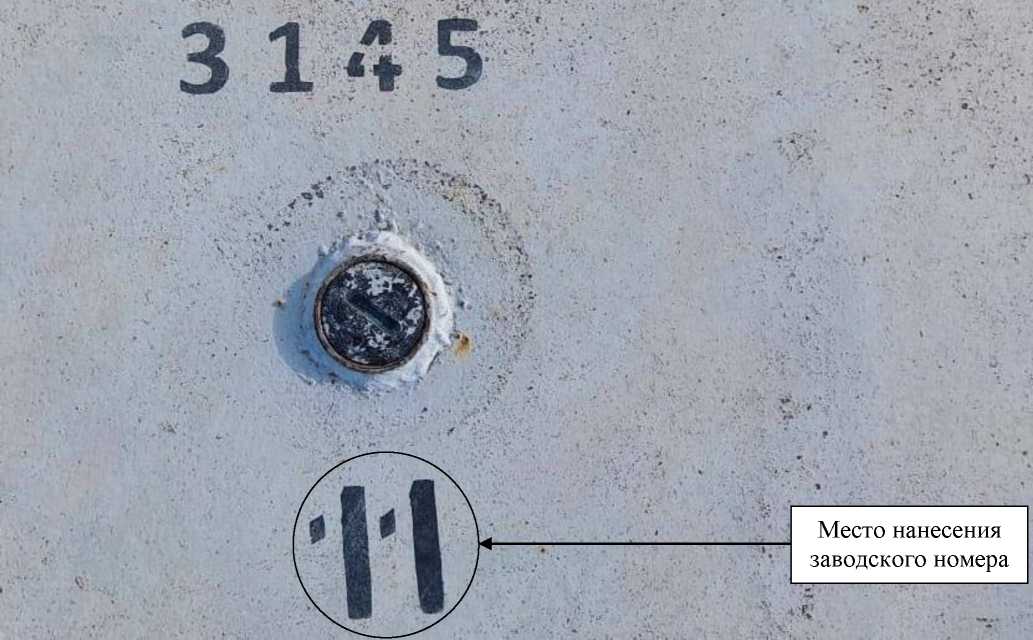

Р и с у н о к 3 - Общий вид замерного люка и места нанесения заводского номера
Нанесение знака поверки на танки не предусмотрено.
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение, для танка № | ||
| 11, 12 | 21, 22, 31, 32, 41, 42, 51, 52 | 61, 62 | |
| Диапазон вместимости, м3 | от 5 до 180 | 5 до 230 | 5 до 160 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), % | ± 0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа | от + 5 до + 35 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 40 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар (танк) стальной прямоугольный | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
приведены в разделе 6 «Устройство и принцип работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
