| Номер в госреестре | 90965-24 |
| Наименование СИ | Машины видеоизмерительные мультисенсорные |
| Обозначение типа СИ | МС |
| Изготовитель | Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 11.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины видеоизмерительные мультисенсорные МС (далее по тексту - приборы) предназначены для измерений линейных и угловых размеров деталей.
Принцип действия приборов основан на использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе при различных типах освещения.
В зависимости от конструктивных особенностей приборы могут изготавливать нескольких серий: ПВ, П, НВ, Н, НБ, НРА и НР.
Приборы всех серий, кроме НР и НРА имеют консольную конструкцию и состоят из основания, на котором установлены вертикальная колонна и моторизованный измерительный столик, выполненный с возможностью перемещений по координатам X и Y. В сериях НР и НРА столик перемещается микрометрическими винтами. На колонне подвижно закреплена оптическая система с встроенной шкалой перемещений по оси Z. В приборах серии НР оптическая система на колонне управляется вручную.
Приборы для измерений по оси Z оснащаются контактным датчиком ТР20.
Приборы серии ПВ и П, в зависимости от типоразмеров, выпускаются трех модификаций (табл. 2, 3).
Приборы серии НВ, Н, НБ и НР, в зависимости от типоразмеров, выпускаются трех модификаций (табл. 4-7).
Приборы серии НРА выпускаются двух модификации (табл. 8).
Нанесение знака поверки на приборы не предусмотрено. Серийные номера наносятся на заднюю часть корпуса приборов в виде таблички и имеют цифровое или буквенно-цифровое обозначение (рисунок 1).
Пломбирование приборов не предусмотрено.

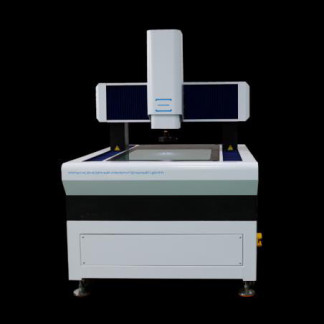

Общий вид приборов представлен на рисунке 2.
(а)
(в)

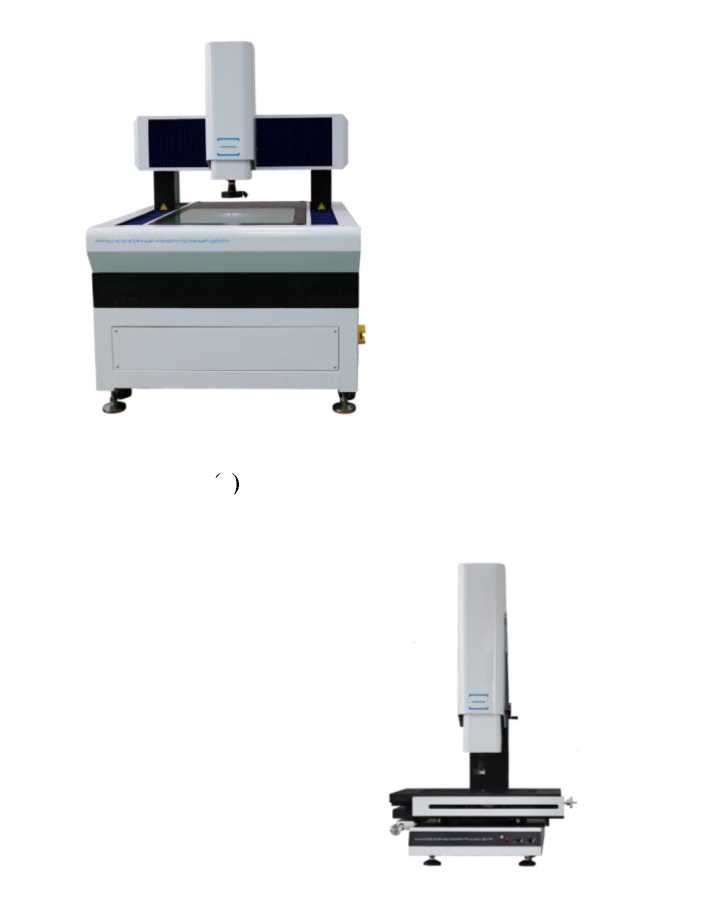

Рисунок 2 - Внешний вид приборов серий: а) П, ПВ; б) Н, НБ, НВ; в) НР, НРА

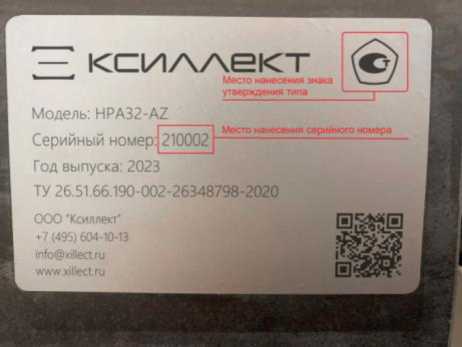

Рисунок 1 - Внешний вид таблички
Программное обеспечение RationalVue, МС-ДМИС и Inspect (далее - ПО) представляют собой программы для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение функционирует в среде Windows и устанавливается на отдельный компьютер.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | RationalVue | МС-ДМИС | Inspect |
| Номер версии (идентификационный номер) ПО | не ниже v.2021.0 | не ниже v.7.0 | не ниже v.1.0 |
| Цифровой идентификатор ПО | - | - | - |
Метрологически значимой частью ПО является: для RationalVue часть v.2021, для МС-ДМИС - v.7, для Inspect - v.1.
Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Средства для программирования или изменения метрологически значимых функций отсутствуют, что исключает влияние ПО на метрологические характеристики приборов.
Защита программного обеспечения системы соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики приборов серии ПВ
| Модификация | ПВ34 | ПВ45 | ПВ67 |
| Диапазон измерений, мм - по оси X - по оси Y - по оси Z | от 0 до 300 от 0 до 400 от 0 до 200 (400*) | от 0 до 400 от 0 до 500 от 0 до 200 (400*) | от 0 до 600 от 0 до 700 от 0 до 200 (400*) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм | ±(2,0+L/200) | ±(2,2+L/200) | ±(2,5+L/200) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм | ±(3,0+L/100) | ±(3,0+L/100) | ±(3,0+L/100) ±(5,0+L/100)* |
| Диапазон измерений плоских углов | от 0° до 360° | ||
Продолжение таблицы 2
| Модификация | ПВ34 | ПВ45 | ПВ67 |
| Пределы допускаемой абсолютной погрешности измерений плоских углов | ±3‘ | ±3‘ | ±3‘ |
| Габаритные размеры, мм, не более | |||
| - длина | 1070 | 1120 | 1320 |
| - ширина | 1060 | 1500 | 1710 |
| - высота | 1650 | 1650 | 1650 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 0 до 80 | ||
| * - при оснащении колонной увеличенного размера | |||
| L - измеряемая длина в мм | |||
Таблица 3 - Метрологические и технические характеристики приборов серии П
| Модификация | П34 | П45 | П67 |
| Диапазон измерений, мм - по оси X | от 0 до 300 | от 0 до 400 | от 0 до 600 |
| - по оси Y | от 0 до 400 | от 0 до 500 | от 0 до 700 |
| - по оси Z | от 0 до 200 (400*) | от 0 до 200 (400*) | от 0 до 200 (400*) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм | ±(2,2+L/200) | ±(2,5+L/200) | ±(3,0+L/200) |
| Пределы допускаемой абсолютной | |||
| погрешности измерений линейных размеров по оси Z, мкм | ±(5,0+L/100) | ||
| Диапазон измерений плоских углов | от 0° до 360° | ||
| Пределы допускаемой абсолютной погрешности измерений плоских углов | ±3‘ | ±3‘ | ±3‘ |
| Габаритные размеры, мм, не более | |||
| - длина | 1070 | 1120 | 1320 |
| - ширина | 1500 | 1500 | 1710 |
| - высота | 1650 | 1650 | 1650 |
Продолжение таблицы 3
| Модификация | П34 | П45 | П67 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % | от +15 до+25 от 0 до 80 | ||
| * - при оснащении колонной увеличенного размера L - измеряемая длина в мм | |||
Таблица 4 - Метрологические и технические характеристики приборов серии НВ
| Модификация | НВ22 | НВ32 | НВ43 |
| Диапазон измерений, мм - по оси X - по оси Y - по оси Z | от 0 до 200 от 0 до 200 от 0 до 200 (400*) | от 0 до 300 от 0 до 200 от 0 до 200 (400*) | от 0 до 400 от 0 до 300 от 0 до 200 (400*) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм | ±(1,6+L/300) | ±(1,6+L/300) | ±(1,8+L/300) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм | ±(3,0+L/100) | ||
| Диапазон измерений плоских углов | от 0° до 360° | ||
| Пределы допускаемой абсолютной погрешности измерений плоских углов | ±3‘ | ±3‘ | ±3‘ |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1120 800 1650 | 1120 800 1650 | 1330 850 1650 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 0 до 80 | ||
| * - при оснащении колонной увеличенного размера L - измеряемая длина в мм | |||
Таблица 5 - Метрологические и технические характеристики приборов серии Н
| Модификация | Н22 | Н32 | Н43 |
| Диапазон измерений, мм - по оси X | от 0 до 200 | от 0 до 300 | от 0 до 400 |
| - по оси Y | от 0 до 200 | от 0 до 200 | от 0 до 300 |
| - по оси Z | от 0 до 200 (400*) | от 0 до 200 (400*) | от 0 до 200 (400*) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм | ±(2,2+L/200) | ±(2,2+L/200) | ±(2,5+L/200) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм | ±(5,0+L/100) | ||
| Диапазон измерений плоских углов | от 0° до 360° | ||
| Пределы допускаемой абсолютной погрешности измерений плоских углов | ±3‘ | ±3‘ | ±3‘ |
| Габаритные размеры, мм, не более | |||
| - длина | 1120 | 1120 | 1330 |
| - ширина | 800 | 800 | 850 |
| - высота | 1650 | 1650 | 1650 |
| Условия эксплуатации - температура окружающей среды, °С | от +15 до +25 | ||
| - относительная | от 0 до 80 | ||
| влажность, % | |||
| * - при оснащении колонной увеличенного размера | |||
| L - измеряемая длина в мм | |||
Таблица 6 - Метрологические и технические характеристики приборов серии НБ
| Модификация | НБ22 | НБ32 | НБ43 |
| Диапазон измерений, мм - по оси X - по оси Y - по оси Z | от 0 до 200 от 0 до 200 от 0 до 200 (400*) | от 0 до 300 от 0 до 200 от 0 до 200 (400*) | от 0 до 400 от 0 до 300 от 0 до 200 (400*) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм | ±(2,5+L/200) | ±(2,5+L/200) | ±(2,8+L/200) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм | ±(5,0+L/100) | ||
| Диапазон измерений плоских углов | от 0° до 360° | ||
Продолжение таблицы 6
| Модификация | НБ22 | НБ32 | НБ43 |
| Пределы допускаемой абсолютной погрешности измерений плоских углов | ±3‘ | ±3‘ | ±3‘ |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1120 800 1650 | 1120 800 1650 | 1330 850 1650 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 0 до 80 | ||
| * - при оснащении колонной увеличенного размера L - измеряемая длина в мм | |||
Таблица 7 - Метрологические и технические характеристики приборов серии НР
| Модификация | НР22 | НР32 | НР40 |
| Диапазон измерений, мм - по оси X | от 0 до 200 | от 0 до 300 | от 0 до 400 |
| - по оси Y | от 0 до 200 | от 0 до 200 | от 0 до 300 |
| - по оси Z | от 0 до 200 (400*) | от 0 до 200 (400*) | от 0 до 200 (400*) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм | ±(3,0+L/200) | ±(3,0+L/200) | ±(3,5+L/200) |
| Пределы допускаемой абсолютной | |||
| погрешности измерений линейных размеров по оси Z, мкм | ±(5,0+L/100) | ||
| Диапазон измерений плоских углов | от 0° до 360° | ||
| Пределы допускаемой абсолютной погрешности измерений плоских углов | ±3‘ | ±3‘ | ±3‘ |
| Габаритные размеры, мм, не более | |||
| - длина | 1100 | 1100 | 1240 |
| - ширина | 750 | 750 | 800 |
| - высота | 1600 | 1600 | 1600 |
Продолжение таблицы 7
| Модификация | НР22 | НР32 | НР40 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 0 до 80 | ||
| * - при оснащении колонной увеличенного размера L - измеряемая длина в мм | |||
Таблица 8 - Метрологические и технические характеристики приборов серии НРА
| Модификация | НРА32 | НРА43 |
| Диапазон измерений, мм - по оси X - по оси Y - по оси Z | от 0 до 300 от 0 до 200 от 0 до 200 (400*) | от 0 до 400 от 0 до 300 от 0 до 200 (400*) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY, мкм | ±(3,0+L/200) | ±(3,5+L/200) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм | ±(5,0+L/100) | |
| Диапазон измерений плоских углов | от 0° до 360° | |
| Пределы допускаемой абсолютной погрешности измерений плоских углов | ±3‘ | ±3‘ |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1100 750 1600 | 1240 800 1600 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 0 до 80 | |
| * - при оснащении колонной увеличенного размера L - измеряемая длина в мм | ||
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку с серийным номером.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Машины видео-измерительные мультисенсорные | МС | 1 шт. |
| Объектив с увеличением 6,5x | - | 1 шт. |
| Объектив с увеличением 12,5х* | - | 1 шт. |
| Контактный датчик TP20 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| * - для модификаций ПВ, П, НВ | ||
приведены в главе 4 «Эксплуатация машины. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;
ТУ 26.51.66.190-002-26348798-2020 Машины видеоизмерительные мультисенсорные. Технические условия.
