| Номер в госреестре | 90960-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | CJH (ВН)-0.66 |
| Изготовитель | Jiangyin Changjiang Electric Appliance Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 11.01.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока CJH (ВН)-0.66 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки трансформаторов используется шина или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе трансформаторов.
Для предотвращения несанкционированного доступа к вторичным обмоткам пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.
На корпусе трансформаторы имеют табличку технических данных.
Заводской номер в виде цифро-буквенного обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами и латинскими буквами на табличку технических данных на корпус трансформатора любым технологическим способом.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

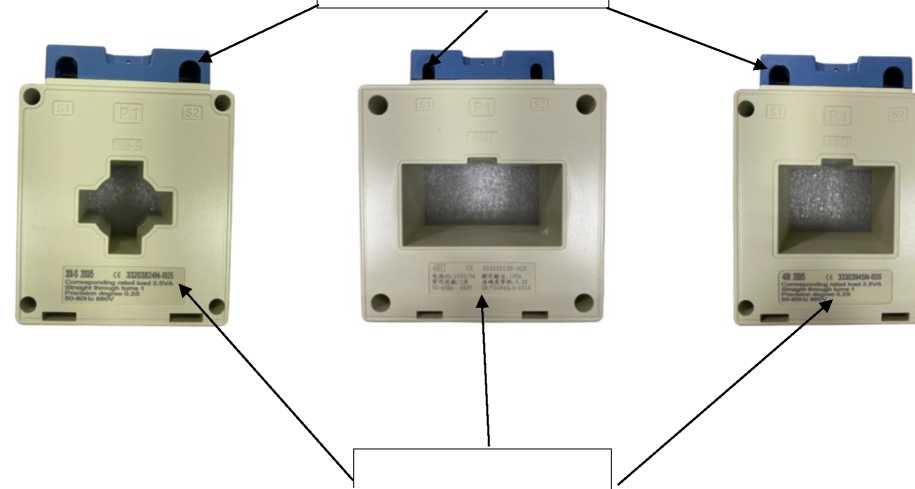

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Исполнение трансформатора | 30I-S | 40II | 60II | |
| Номинальное напряжение, кВ | 0,66 | |||
| Номинальный первичный ток 11ном, А | 100 | 200 | 200 | 1000 |
| Номинальный вторичный ток Ьном, А | 5 | |||
| Номинальная вторичная нагрузка S2ном, В-А: с индуктивно-активным коэффициентом мощности cosф2=0,8 с коэффициентом мощности COSф2=1,0 | - 2,5 | 10 - | ||
| Нижнее значение номинальной вторичной нагрузки S2ном, В-А: с индуктивно-активным коэффициентом мощности cosф2=0,8 с коэффициентом мощности COSф2=1,0 | - 1,0 | 3,75 - | ||
| Класс точности по ГОСТ 7746-2015 | 0,2S | |||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,3 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 111х98х46 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при комнатной температуре, %, не более | от -30 до +60 90 |
| Средняя наработка до отказа, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист эксплуатационной документации типографским способом.
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Количество, шт. | Примечание |
| Трансформатор тока CJH (ВН)-0.66 | - | |
| Руководство по эксплуатации | 1 | |
| Паспорт | - |
приведены в разделе 1 «Общие сведения» руководства по эксплуатации.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 216 |
| Поверителей | 1 |
| Актуальность данных | 02.08.2025 |
