| Номер в госреестре | 90950-24 |
| Наименование СИ | Счетчики электрической энергии многофункциональные |
| Обозначение типа СИ | АРМ520 |
| Изготовитель | Jiangsu Acrel Electrical Manufacture Co.,Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 11.01.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии многофункциональные АРМ520 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии и значений следующих параметров потребления электроэнергии: активной, реактивной и полной мощности, действующих значений фазных и линейных напряжений, фазных токов, гармоник токов и напряжений, частоты сети в трёхфазных трехпроводных или четырёхпроводных электрических сетях переменного тока.
Принцип действия счетчика основан на аналого-цифровом преобразовании входных сигналов тока и напряжения с последующим их перемножением с учетом разности фаз сигналов для получения значений мощности и других величин. Для получения количества потребляемой энергии производится интегрирование значений вычисленной мощности по времени. Также производится преобразование полученного сигнала в частоту следования импульсов, пропорциональную входной мощности.
В счетчиках в зависимости от модификации реализованы различные функциональные возможности управления, осциллографирование аварийных ситуаций и установка дополнительных каналов связи (RS485, Wi-Fi, Lora, 4G, Ethernet).
Счетчик состоит из первичных измерительных преобразователей напряжения и силы тока; быстродействующего микроконтроллера (содержащего АЦП, драйвер ЖК-дисплея, встроенные часы); жидкокристаллического индикатора (ЖКИ); энергонезависимой памяти для хранения результатов измерений в виде архивов; интерфейса для локального обмена данными и параметрирования; испытательных выходных устройств в виде электрических выходов типа открытый коллектор.
В качестве первичных измерительных преобразователей для измерения напряжения используются прецизионные делители. Для измерения тока в цепи фазы и нейтрали используются трансформаторы.
Электрическое питание счетчика осуществляется через дополнительный вход питания подключаемых к сети напряжением постоянного или переменного токов.
Для непрерывного функционирования часов счетчика предусмотрена работа счетчика от собственного резервного источника питания.
Внутреннее время счетчика и часовой пояс могут быть скорректированы локально или удаленно. Время может быть синхронизировано в ручном или в автоматическом режиме. Также обеспечен автоматический переход на зимнее и летнее время.
Счетчик монтируется на вертикальную поверхность-щиток монтажного шкафа, с использованием входящих в комплект креплений.
Кнопки управления, расположенные на лицевой панели счетчика используются для переключения между данными, отображаемыми на дисплее.
Защита от несанкционированного доступа к компонентам и к метрологически значимому программному обеспечению, обеспечивается пломбированием и защитными наклейками. Знак поверки наносится на средство измерений и(или) в свидетельство по поверке средства измерений, и(или) в паспорт средства измерений.
Заводские номера обозначаются в цифровом формате и нанесены на шильдик счетчика методом трафаретной печати. Счетчики выпускаются в нескольких модификациях, структура условного обозначения приведена на рисунке 1
АРМ520 X X
Функциональный код:
пустой: 1A, 5A
D10: 5A/1.25mA
D16:100A/20mA
D24: 400А/100мА
D36: 600А/100мА_________________________________________________________
Дополнительные функциональные возможности:
F: Мультитарифный счетчик
2M: 2 канала выхода аналоговых величин
T: 4 канала измерений температуры NTC
CE: интерфейс связи Ethernet
L: 1 канал измерения токов утечки
2C: Расширенный 2 канал связи
S: класс точности 0,2S/1 + осциллографирование аварийных ситуаций
WF: интерфейс связи WiFi
LR: интерфейс связи Lora
4G: интерфейс связи 4G
NB: интерфейс радио связи NB
K: Дополнительное расширение вводов-выводов 4DI2DO
Примечание: в модификации возможно указание нескольких обозначений из структуры условного обозначения, что означает наличие нескольких функциональных возможностей. Отсутствие символа означает отсутствие соответствующей функции.
Рисунок 1 - структура условного обозначения счетчиков электрической энергии многофункциональных АРМ520
Внешний вид счетчика и места пломбирования и нанесения знака поверки показаны на рисунке 1. Знак поверки и знак утверждения типа в виде наклейки наносится на корпус счетчика.
Место нанесения заводского номера
Место нанесения
знака утверждения типа
Место нанесения
знака поверки в виде наклейки

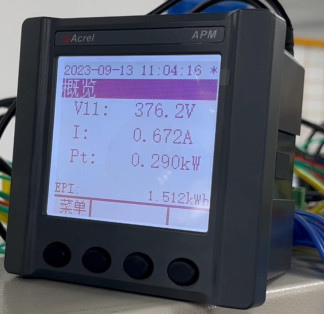

Рисунок 1 - Общий вид счетчика электрической энергии многофункционального
АРМ520
Счетчик имеет встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Идентификационные данные ПО приведены в таблице 1. Номер версии ПО отображается при включении счетчика и выводится на ЖКИ дисплее. Контрольная сумма исполняемого кода недоступна для потребителя.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 3007 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.03 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Счетчики имеют метрологические и основные технические характеристики, приведенные в таблицах 2, 3.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Класс точности: - по активной энергии ГОСТ 31819.22-2012 - по реактивной энергии ГОСТ 31819.23-2012 | 0,2S или 0,5S 1 |
| Номинальное напряжение Uhom, В | 3x57,7/100 3х220/380 3x380/690 |
| Рабочий диапазон напряжения, В | От 0,1 Uhom дО 1,2 Uhom |
| Номинальный ток Ihom, А | 1 или 5 |
| Максимальный ток 1макс, А | 1,2 или 6 |
| Стартовый ток, - по активной энергии, А - по реактивной энергии, А | 0,0011ном 0,02Ihom |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Гц | 50±5 |
| Напряжение питания: - переменного тока, В - постоянного тока, В | от 85 до 265 от 100 до 350 |
| Погрешность хода часов, c/сут, при температуре от 15 до 30 °С, не более | ±0,5 |
| Погрешность хода часов, c/сут, при температуре от -25 до 60 °С, не более | ±5 |
| Постоянная счетчика: - по активной энергии, имп/(кВт^ч) - по реактивной энергии, имп/(кВАр^ч) | от 6400 до 12 000 от 6400 до 12 000 |
| Полная мощность, потребляемая каждой цепью тока, В^А, не более | 0,5 |
| Полная мощность, потребляемая каждой цепью напряжения, В^А, не более | 0,5 |
| Активная мощность, потребляемая каждой цепью напряжения, Вт, не более | 2 |
| Общее количество разрядов индикатора для отображения значений измеренных величин | 4 |
| Количество десятичных разрядов индикатора, не более | 3 |
| Число тарифов | до 4 |
| Длительность хранения информации при отключении питания в энергонезависимой памяти, лет, не менее | 10 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 96,5x106,5x77,8 |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +60 |
| Масса счетчика, кг, не более: | 0,3 |
| Средняя наработка до отказа, ч, не менее | 50 000 |
| Средний срок службы, лет, не менее | 25 |
Таблица 3 - Пределы погрешности измерений параметров потребления электроэнергии
| Параметр | Диапазон измерений | Пределы относитель-ной/абсолютной погрешности измерений |
| Активная мгновенная мощность | 0.005 I-U-1,44 I-U | ±0,5 % |
| Реактивная мгновенная мощность | 0.005 I-U-1,44I-U | ±1 % |
| Полная мгновенная мощность | 0.005 I-U-1,44I-U | ±0,5 % |
| Напряжение | от 20 до ином | ±0,2 % |
| Ток | от 0,1Тб до Хмакс | ±0,2 % |
| Гармоники напряжения до 50й гармоники | от 1 до 100 % | ±1% |
| Гармоники напряжения до 50й гармоники | от 1 до 100 % | ±1% |
| Частота основной гармоники сетевого напряжения, Гц | от 45 до 55 | ±0,02 Гц |
наносится на шильдик счетчика методом лазерной печати и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии многофункциональный | АРМ520 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1экз. |
приведены в эксплуатационном документе «Счетчик электрической энергии многофункциональный АРМ520. Руководство по эксплуатации». Раздел «Использование прибора»
ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11: Счетчики электрической энергии;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 31.10.2025 |
