| Номер в госреестре | 90911-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | АКН-0.66 |
| Изготовитель | Jiangsu Acrel Electrical Manufacture Co.,Ltd, Китай |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока АКН-0.66 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки в трансформаторах используют шину или кабель, устанавливаемые в окне магнитопровода трансформатора.
Трансформаторы модификация АКН-0.66 60II имеют заводские номера
11906102390005, 11906102390004, 11906102390003, модификация АКН-0.66 30I имеют заводские номера 11906102390012, 11906102390011, 11906102390010, 11906102390009,
11906102390008, 11906102390007, 11906102390018, 11906102390017, 11906102390016.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами методом типографской печати на наклеиваемой на корпус трансформатора табличке.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов, место пломбирования и место нанесения заводского номера приведены на рисунках 1 и 2.
заводского номера
Место пломбирования
Место нанесения

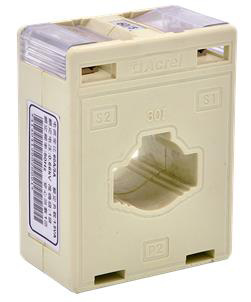

Рисунок 1 - Общий вид трансформаторов модификация АКН-0.66 30I, зав. №11906102390012, 11906102390011, 11906102390010, 11906102390009, 11906102390008, 11906102390007, 11906102390018, 11906102390017, 11906102390016
Рисунок 2 - Общий вид трансформаторов модификация АКН-0.66 60II, зав.
№11906102390005, 11906102390004, 11906102390003
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение | ||
| Зав.№ 11906102390005, 11906102390004, 11906102390003 | Зав. № 11906102390012, 11906102390011, 11906102390010, 11906102390009, 11906102390008, 11906102390007 | Зав.№ 11906102390018, 11906102390017, 11906102390016 | |
| Номинальное напряжение, кВ | 0,66 | ||
| Наибольшее рабочее напряжение, кВ | 0,72 | ||
| Номинальный первичный ток Iihom, А | 800 | 150 | 250 |
| Номинальный вторичный ток Ьном, А | 5 | ||
| Наибольший рабочий первичный ток, А | 800 | 150 | 250 |
| Номинальная частота, Гц | 50 | ||
| Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА | 10 | 2,5 | 3,75 |
| Нижний предел вторичной нагрузки S2hom с индуктивноактивным коэффициентом мощности cosф2=0,8, ВА | 3,75 | 1,5 | 1,5 |
| Класс точности | 0,5 | 0,5 | 0,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | ||
| Зав.№ 11906102390005, 11906102390004, 11906102390003 | Зав. № 11906102390012, 11906102390011, 11906102390010, 11906102390009, 11906102390008, 11906102390007 | Зав.№ 11906102390018, 11906102390017, 11906102390016 | |
| Масса, кг, не более | 0,55 | 0,25 | 0,25 |
| Габаритные размеры (длинахширинахвысота) | 125х102х45 | 78х60х36 | 78х60х36 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность при температуре 30 оС, % | от -30 до +70 90 | ||
Продолжение таблицы 2
| Наименование характеристики | Значение | ||
| Зав.№ 11906102390005, 11906102390004, 11906102390003 | Зав. № 11906102390012, 11906102390011, 11906102390010, 11906102390009, 11906102390008, 11906102390007 | Зав.№ 11906102390018, 11906102390017, 11906102390016 | |
| Средняя наработка до отказа, ч, не менее | 175 000 | ||
| Средний срок службы, лет, не менее | 20 | ||
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Количество, шт. | Примечание |
| Трансформатор тока АКН-0.66 | 12 | |
| Паспорт | 12 | |
| Руководство по эксплуатации | 1 |
приведены в разделе 2 «Описание типа» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 11.06.2026 |
