| Номер в госреестре | 90898-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-220-58 У1 |
| Изготовитель | Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор"), Украина (изготовлены в 1990-1993 гг.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-220-58 У1 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из двух блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание.
Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням.
Электрическое соединение блоков осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока.
Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-220-58 У1 с заводскими номерами 54474, 54614, 60291, 60237, 60236, 54576.
Нанесение знака поверки на средство измерений не предусмотрено.

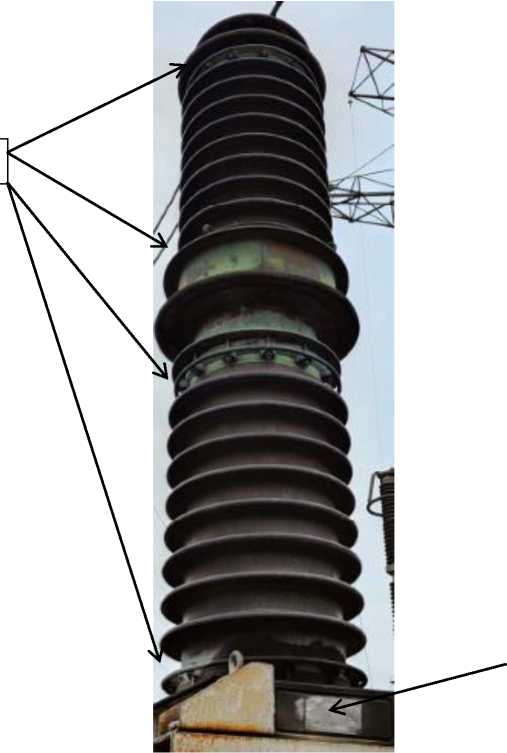

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Места пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов напряжения с указанием мест пломбировки и заводского номера
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номинальное первичное напряжение, В | 220000:^3 | ||
| Номинальное вторичное напряжение для основной обмотки, В | 100:^3 | ||
| Класс точности основной вторичной обмотки по ГОСТ 1983-2015 | 0,5 | 1 | 3 |
| Номинальная мощность основной вторичной обмотки, ВА | 400 | 600 | 1200 |
| Номинальная частота, Гц | 50 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации по ГОСТ 15150-69: - температура окружающего воздуха, °С | У1 от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 54474, 54614, 60291, 60237, 60236, 54576) | НКФ-220-58 У1 | 6 шт. |
| Паспорт | _ | 6 шт. |
Приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/73 до 750/73 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 6 |
