Системы автоматической подачи долота Rapid, 90892-23

Назначение

Системы автоматической подачи долота Rapid (далее - системы) предназначены для измерений избыточного давления и силы, приёма и обработки дискретных сигналов, формирования управляющих сигналов напряжения постоянного тока и дискретных сигналов по командам оператора и по алгоритмам управления на основе полученных измерений параметров технологического процесса.

Описание

Принцип действия систем основан на непрерывном измерении, преобразовании и обработке при помощи контроллеров логических программируемых ПЛК 200 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 84822-22) (далее - ПЛК 200) или модулей автоматики серии NL модификации NLS-8AI (регистрационный номер 75710-19) (далее - NLS-8AI) входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных и промежуточных измерительных преобразователей (далее - ИП).

Системы осуществляют измерение параметров технологического процесса следующим образом:

- первичные ИП преобразуют текущие значения параметров технологического процесса в аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА;

- аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА от первичных ИП поступают на входы ПЛК 200 или на входы NLS-8AI.

Цифровые коды, преобразованные посредством модулей ввода аналоговых сигналов в значения физических параметров технологического процесса, отображаются на мнемосхемах мониторов операторских станций управления в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируется в базу данных системы.

Для выдачи управляющих воздействий в виде сигналов постоянного напряжения используются МУ110-224.6У.

Состав средств измерений, применяемых в качестве первичных ИП ИК, указан в таблице 1.

Таблица 1 - Средства измерений, применяемые в качестве первичных ИП ИК

Системы выпускаются в следующих исполнениях: Rapid-ЭГ.Ш; Rapid-ЭМ.П1; Rapid-ЭЧ.П1; Rapid-ЭП.Ш. Исполнение систем обозначается и маркируется следующим образом:

Исполнение:

- ЭГ - соответствует системе управления для конструкции гидравлического тормозной системы буровой лебёдки и пульта предназначенного для работы бурильщика;

- ЭМ - соответствует системе управления для конструкции механической тормозной системы буровой лебёдки и пульта предназначенного для работы бурильщика;

- ЭЧ - соответствует системе управления при управлении буровой лебёдкой частотным преобразователем и пульта или панели управления предназначенного для работы бурильщика;

- ЭП - соответствует системе управления для конструкции электромагнитнитной тормозной системы буровой лебёдки и пульта предназначенного для работы бурильщика.__________________________________________________________________

Версия прикладного программного обеспечения:

- П1.

Общий вид системы представлен на рисунке 1.

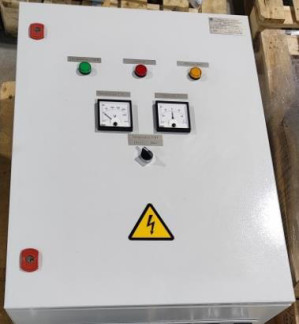

Рисунок 1 - Общий вид шкафа управления электрооборудованием ШУЭ

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку на внешней крышке шкафа управления электрооборудованием ШУЭ. Общий вид маркировочной таблички представлен на рисунке 2.

Нанесение знака поверки на системы не предусмотрено.

Пломбирование систем не предусмотрено.

нипо

Россия ЗАО «НИПО»

Система автоматической подачи долота Rapid

Заводской номер: 252-23

Исполнение: ЭГ.П1
