| Номер в госреестре | 90880-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ВН-0.66 30I |
| Изготовитель | ZHEJIANG CHINT INSTRUMENT&METERCO., LTD, Китай |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ВН-0.66 30I (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в изолирующий корпус. Корпус трансформатора изготовлен из поликарбоната, стальной сердечник изготовлен из кремниевой стали или некристаллического материала. В качестве первичной обмотки в трансформаторах используют шину или кабель, устанавливаемые в окне магнитопровода трансформатора.
Трансформаторы имеют заводские номера 114343636411403965, 114343636411403964.
Заводские номера в виде цифрового обозначения, идентифицирующие каждый экземпляр средства измерений, нанесены арабскими цифрами на маркировочные таблицы на корпуса трансформаторов методом лазерной гравировки.
Нанесение знака поверки на трансформаторы не предусмотрено.

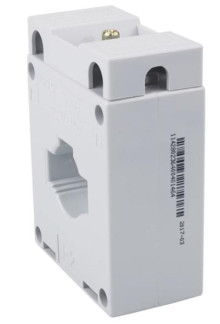

Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера приведены на рисунке 1.
заводского номера
Рисунок 1 - Общий вид трансформаторов с указанием места пломбирования и нанесения
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Номинальный первичный ток 11ном, А | 150 |
| Номинальный вторичный ток 12ном, А | 5 |
| Наибольший рабочий первичный ток, А | 160 |
| Номинальная частота, Гц | 50 |
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=1,0, В^А | 2,5 |
| Нижний предел вторичной нагрузки S2ном с индуктивно-активным коэффициентом мощности cosф2=1,0, В^А | 1,5 |
| Класс точности трансформатора по ГОСТ 7746-2015; ГОСТ Р МЭК 61869-2-2015 | 0,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,25 |
| Габаритные размеры (длинахширинахвысота) | 61х34х81 |
| Условия эксплуатации: - температура окружающей среды, оС | от -5 до +40 |
| Средняя наработка до отказа, ч, не менее | 175 000 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | ВН-0.66 30I | 2 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 2 |
приведены в разделе 5 «Описание и принцип работы» руководства по эксплуатации.
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 23.07.2026 |
