| Номер в госреестре | 90879-23 |
| Наименование СИ | Резервуары горизонтальные стальные |
| Обозначение типа СИ | РГС |
| Изготовитель | Общество с ограниченной ответственностью "ВОСТОКМЕТАЛЛУРГРЕМОНТ" (ООО "ВОСТОКМЕТАЛЛУРГРЕМОНТ"), г. Хабаровск |
| Год регистрации | 2023 |
| Срок свидетельства | 25.12.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, воды, производственных и поверхностных стоков и других неагрессивных жидкостей, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтепродуктом, водой, производственными и поверхностными стоками или другими неагрессивными жидкостями до определенного уровня, соответствующего заданному значению объема согласно градуировочным таблицам.
Конструктивно резервуары представляют собой горизонтально расположенные однокамерные или многокамерные, одностенные или двустенные цилиндрические стальные сосуды с плоскими или коническими днищами.
Резервуары оборудуются горловинами с люками, служащими для отбора проб, опорами, сливными и заливными патрубками, ложементами, лестницами, устройствами обогрева и иным оборудованием.
Конструкция резервуаров может предусматривать наличие коррозионностойкого или теплоизоляционного покрытия корпуса.
Расположение резервуаров: подземное или надземное. Структура условного обозначения резервуаров
| ХХХ | Х - | Х / | Х - | (Х+Х+Х+Х) Номинальная вместимость каждой камеры резервуара (для многокамерных резервуаров). |
| Количество камер (для многокамерных резервуаров). | ||||
| Номинальная вместимость резервуара. | ||||
| Расположение резервуара: Н - надземный; П - подземный. | ||||
| Тип резервуара: РГС - резервуар одностенный; РГСД - резервуар двустенный. | ||||
Заводской номер в виде цифрового обозначения, наносится ударным способом на маркировочную табличку, расположенную на горловине или корпусе резервуаров.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.

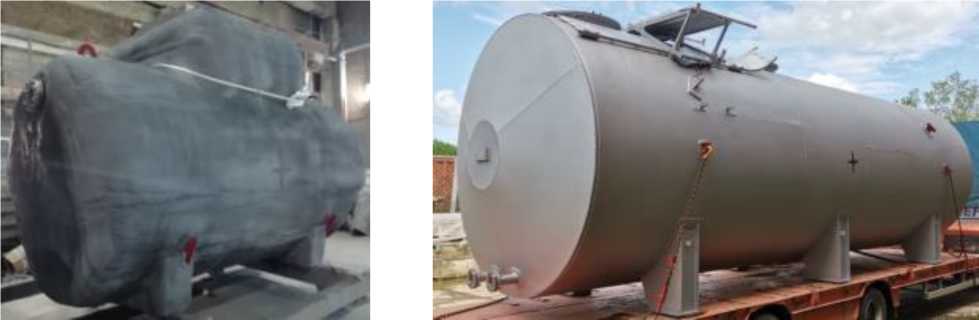

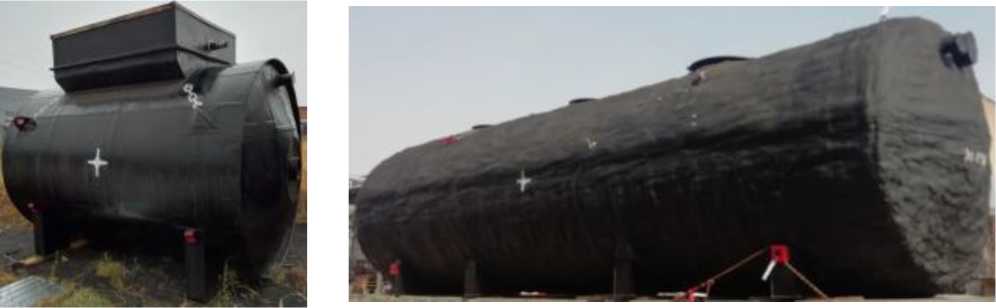

Рисунок 1 - Общий вид резервуаров
Рисунок 2 - Общий вид (схема) маркировочной таблички
Место нанесения знака утверждения
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара, м3 1) | 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 100 |
| Номинальная вместимость одной камеры, м3, не менее | 5 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
| 1) Фактическое значение указывается в паспорте резервуара. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество камер, не более | 4 |
| Рабочее давление, МПа, не более | 0,07 |
| Температура хранимого нефтепродукта, °С | от -15 до +90 |
| Температура окружающего воздуха, °С | от -65 до +50 |
| Геометрические размеры, мм, не более1): - длина - ширина - высота | 15000 3500 3700 |
| Масса, кг, не более1) | 12000 |
| Средний срок службы, лет, не менее | 8 |
| 1) Фактические значения указываются в паспорте резервуара. | |
наносится на маркировочную табличку ударным способом и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Резервуар горизонтальный стальной | РГС | 1 |
| Паспорт | — | 1 |
| Руководство по эксплуатации | 5265-001-04641701-06 РЭ | 1 |
| Примечание - Перечень оборудования, поставляемого вместе с резервуаром, указывается в паспорте. | ||
приведены в разделе «Описание» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 5265-001-04641701-06 Резервуары горизонтальные стальные РГС. Технические условия.
