| Номер в госреестре | 90815-23 |
| Наименование СИ | Контроллеры температуры и относительной влажности |
| Обозначение типа СИ | WHD48-11 |
| Изготовитель | Acrel Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 20.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры температуры и относительной влажности WHD48-11 (далее по тексту - контроллеры) предназначены для измерений температуры и относительной влажности воздуха с последующей обработкой и выдачей управляющих сигналов в системе поддержания условий окружающей среды.
Принцип действия контроллеров основан на измерении и аналого-цифровом преобразовании при помощи микропроцессора электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчика температуры и относительной влажности), в цифровой код, соответствующий значениям измеряемых физических величин. Результаты измерений отображаются на встроенном дисплее и могут передаваться посредством протокола обмена MODBUS RTU. На основании полученных сигналов контроллер может формировать сигналы внешними исполнительными устройствами.
Принцип измерения относительной влажности основан на изменении электрической емкости датчика в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя. Принцип измерения температуры - на зависимости электрического сопротивления датчика от измеряемой температуры.
Конструктивно контроллер представляет собой электронный блок встраиваемого типа, к которому при помощи соединительного кабеля подключается датчик температуры и относительной влажности WH-3.
Датчик WH-3 представляет собой два чувствительных элемента, помещенных в перфорированный пластиковый корпус, обеспечивающий защиту от механических воздействий.
Электронный блок конструктивно выполнен в защитном металлическом корпусе, внутри которого установлены релейные контакты, которые замыкаются в случае превышения заранее заданных значений температуры и относительной влажности воздуха, и передают управляющий сигнал на нагреватель (или вентилятор). На лицевой панели электронного блока расположены кнопки управления и светодиодные индикаторы. На нижней боковой панели электронного блока расположены вводы/выводы для датчика WH-3, кабелей питания, нагрузки, сигнального кабеля.

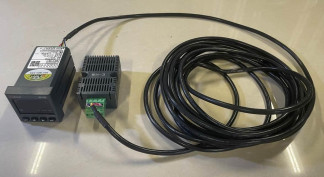

Общий вид контроллера с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид контроллера температуры и относительной влажности WHD48-11 с указанием места нанесения заводского номера
Пломбирование контроллеров не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на этикетку, прикрепленную на оборотную сторону корпуса электронного блока контроллера, способом, принятым на предприятии-изготовителе. Конструкция электронного блока контроллеров не предусматривает возможность нанесения знака поверки на средство измерений.
Программное обеспечение (ПО) электронного блока состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса электронного блока, и недоступно для внешней модификации. Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ACr |
| Номер версии (идентификационный номер) ПО, не ниже | V.1.05 |
| Цифровой идентификатор ПО | не используется |
Метрологические и основные технические характеристики контроллеров температуры и относительной влажности WHD48-11 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +80 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 |
| Диапазон измерений относительной влажности, % | от 20 до 90 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающей среды от +10 до +60 °С), % | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Разрешающая способность измерений температуры, °C | 0,1 |
| Разрешающая способность измерений относительной влажности, % | 1 |
| Выходной сигнал, мА | от 0 до 20 от 4 до 20 |
| Зона возврата (зона гистерезиса), °С (%), не менее | 5 |
| Напряжение питания, В: - постоянного тока - датчик WH-3 - переменного тока - электронный блок | от 12 до 24 от 85 до 265 |
| Габаритные размеры, мм, не более - электронный блок - датчик WH-3 | 45x90x50 80x50x30 |
| Масса, г, не более - электронный блок - датчик WH-3 | 200 50 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: - электронный блок - датчик WH-3 - относительная влажность воздуха, % - электронный блок - датчик WH-3 | от -20 до +60 от -40 до +80 до 95 (без конденсации) до 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 50 000 |
| Средний срок службы, лет, не менее | 8 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь температуры и относительной влажности в составе: - электронный блок - датчик температуры и относительной влажности | WHD48-11 -WH-3 | 1 шт. 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
приведены в разделе «Проведение измерений» руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 2885 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Стандарт предприятия изготовителя Acrel Co., Ltd., Китай.
