| Номер в госреестре | 90813-23 |
| Наименование СИ | Радиозонды малогабаритные |
| Обозначение типа СИ | РЗМ-1 |
| Изготовитель | Общество с ограниченной ответственностью "Трансмашприбор" (ООО "Трансмашприбор"), г. Екатеринбург |
| Год регистрации | 2023 |
| Срок свидетельства | 20.12.2028 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиозонды малогабаритные РЗМ-1 (далее по тексту - радиозонды РЗМ-1) предназначены для автоматических измерений температуры и относительной влажности воздуха.
Конструктивно радиозонды малогабаритные РЗМ-1 представляют собой компактный модуль в термо-изолированном корпусе. Радиозонды РЗМ-1 состоят из следующих основных компонентов: платы с датчиками температуры и влажности, выключателя питания с индикатором питания, радиоблока, батарейного отсека с батареями питания, держателя платы, корпуса, крышки и шнура для подвешивания радиозонда.
Принцип действия радиозондов основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности и зависимости электрического сопротивления терморезистора от температуры. Радиозонды имеют два исполнения, отличающиеся частотой излучения.

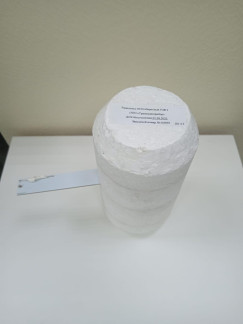

Общий вид радиозондов представлен на рисунке 1.
Нанесение знака поверки на радиозонды не предусмотрено. Заводской номер, состоящий из одной буквы латинского алфавита и пяти арабских цифр наносится на корпус радиозондов малогабаритных в виде наклейки. Место нанесения заводского номера представлено на рисунке 1.
Пломбирование корпуса радиозондов не предусмотрено.

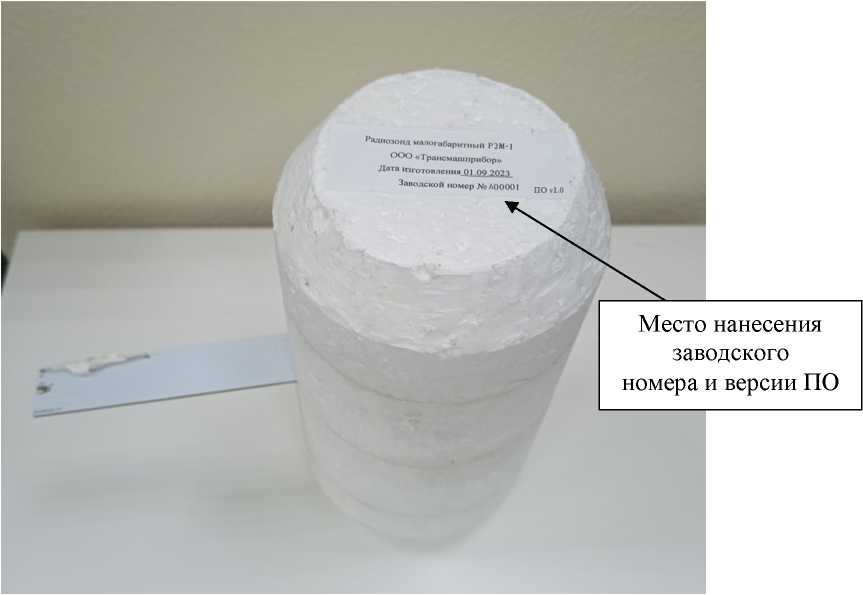

Место нанесения заводского номера, версии ПО
Рисунок 1 - Общий вид радиозондов малогабаритных с указанием места нанесения заводского номера и версии ПО
Радиозонды имеют встроенное программное обеспечение «Meteozond.hex», обеспечивающее прием, передачу сигналов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Meteozond.hex |
| Номер версии (идентификационный номер) ПО | v1.0 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры воздуха, °С | от -60 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, ° С | ±1,6 |
| Диапазон измерений относительной влажности воздуха, % | от 11 до 98 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: -напряжение постоянного тока, В | от 2,8 до 4,5 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Габаритные размеры, мм, не более: -длина -ширина -высота | 204 204 104 |
| Масса, кг, не более | 1,38 |
| Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % | от -60 до +50 от 0 до 100 |
| Средняя наработка до отказа, ч, не менее | 30 |
| Средний срок службы, лет | 1 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским методом
аблица 4 - Комплектность радиозондов малогабаритных РЗМ-1
| Наименование | Обозначение | Кол-во |
| Радиозонд малогабаритный | РЗМ-1 | 1 шт. |
| Руководство по эксплуатации | РМПТ.405544.001-01РЭ | 1 экз. |
| Паспорт | РМПТ.405544.001-01ПС | 1 экз. |
приведены в РЭ РМПТ.405544.001-01РЭ «Радиозонды малогабаритные РЗМ-1», раздел «Описание и работа».
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г № 3253;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г. № 2885;
«РМПТ.405544.001-01ТУ. Радиозонды малогабаритные РМЗ-1. Технические
условия».
