Резервуары горизонтальные стальные цилиндрические РГС-50, 90807-23

Назначение

Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему, указанному в градуировочных таблицах резервуаров.

Резервуары представляют собой стальные горизонтальные конструкции цилиндрической формы с коническими днищами.

Тип размещения резервуаров - наземный.

Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.

Заводской номер нанесен на маркировочную табличку в виде цифрового обозначения аэрографическим способом.

Пломбирование резервуаров не предусмотрено.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

Резервуары РГС-50 зав.№№ 53, 763, 732, 761, 731, 752, 730, 807, 801, 799, расположены по адресу: РФ, Ярославская область, Ярославский район, Поселок Туношна-городок 26. Общий вид резервуаров, их горловин, замерных люков и заводских номеров представлены на рисунках 1-6.

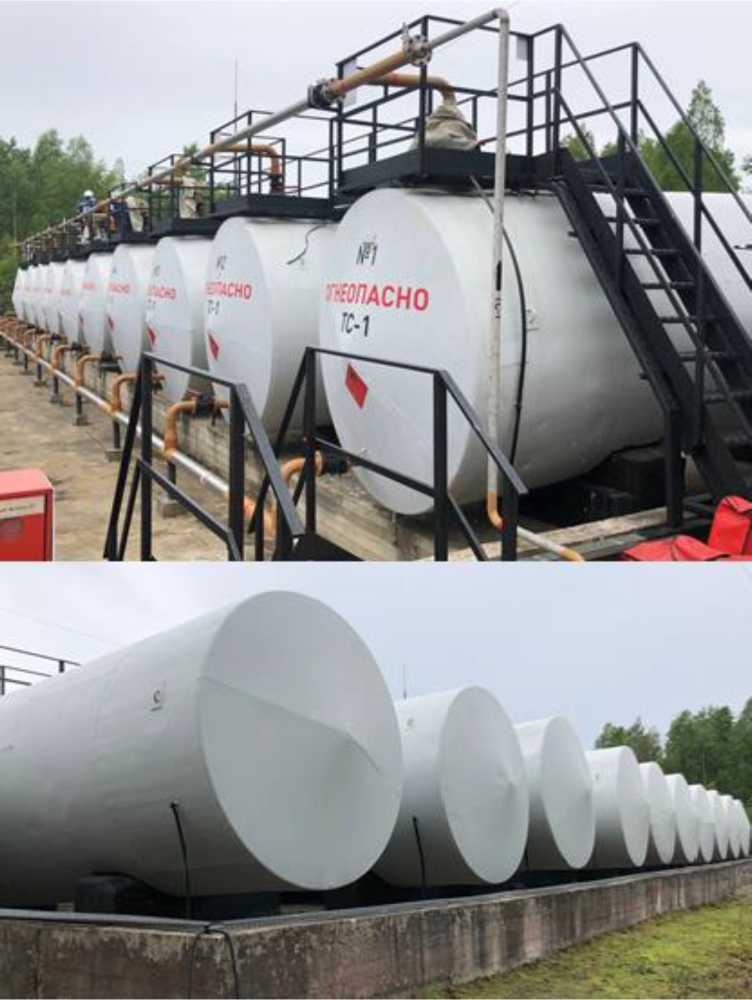

Рисунок 1 - Общий вид резервуаров РГС-50

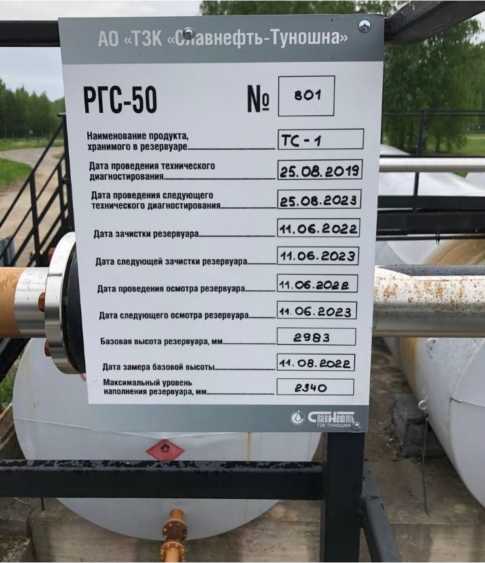

Рисунок 2 - Общий вид места нанесения заводских номеров резервуаров РГС-50

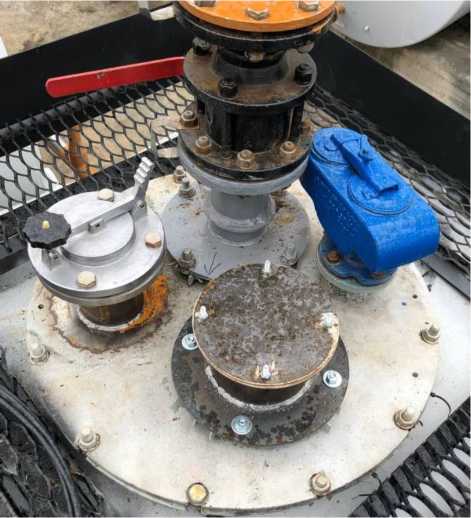

Рисунок 3 - Общий вид горловин и замерных люков резервуаров РГС-50

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 паспорта.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
