| Номер в госреестре | 90797-23 |
| Наименование СИ | Стенд поверки путевых шаблонов |
| Обозначение типа СИ | СППШ-1 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственная фирма "Экомед-Комплекс" (ООО "НПФ "Экомед-Комплекс"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенд поверки путевых шаблонов СППШ-1 (далее - стенд), предназначен для поверки и калибровки путевых шаблонов.
Принцип работы стенда основан на воспроизведении (имитации) линейных параметров рельсовой колеи железнодорожных путей. Имитация уровня рельсов обеспечивается изменением угла наклона рычага в вертикальной плоскости. Параметры колеи имитируются расстояниями между соответствующими гранями упоров. Дополнительные значения ширины колеи имитируются с помощью дополнительного комплекта опор и набора мерных вкладышей, устанавливаемых на упоры стенда.
Стенд (рисунок 1) состоит из основания 1 (швеллер), к которому с одной стороны шарнирно крепится подпружиненная рейка 2, а с другой стороны закреплены две щеки 3. В верхней части щек выполнен горизонтальный шарнир 4, соединяющий щеки с рычагом 5 (швеллер). Рычаг 5 осью 6 опирается на одну из площадок рейки 2. На рычаге 5 установлены упоры ширины колеи 7 и 8, на которые ставится контролируемый шаблон.
Кроме них на рычаге установлены упоры 9 и 10 контроля ординат (упор 10 используется также для контроля ширины желоба) и упор 11 контроля размера контррельс-усовик 1435 мм. На конце рычага шарнирно закреплен стопор 14, блокирующий рычаг от падения по рейке. В основании 1 установлены три винта 15 для настройки стенда в горизонтальной и вертикальной плоскостях. Винты опираются на подкладки 16 и 17. На рычаге 5 установлены уровни 12 и 13, предназначенные для контроля в нулевом положении рычага 5 горизонтальности плоскостей упоров 7 и 8 в продольном и поперечном направлениях. На рычаге 5 закреплены два электрически изолированных от него горизонтальных стержня 18, соединенных с клеммами 19, служащими для испытания шаблона на электрическое сопротивление изоляции.
Для облегчения поднятия рычага, он выполнен частично уравновешенным относительно шарнира 4 с перевесом в сторону рейки 2 для стабильности показаний уровня. С целью упрощения контроля горизонтального положения стенда в нем (для установки брускового уровня) выполнена дополнительная опорная площадка на упоре 10, горизонтальная поверхность которой совпадает с горизонтальными плоскостями упоров 7,8.
Рисунок 1 - Устройство стенда СППШ-1
Буквенно-цифровое обозначение стенда наносится на маркировочную табличку, закрепленную на алюминиевом основании-профиля стенда фотохимическим методом, цифровое обозначение заводского номера стенда - ударным способом, что обеспечивает сохранность в процессе эксплуатации и идентификацию стенда. Конструкция стенда не предусматривает нанесения знака поверки на корпус. Пломбирование стенда не предусмотрено.

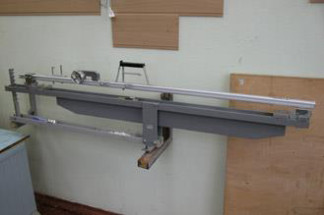

Общий вид стенда приведен на рисунке 2.
Основные метрологические и технические характеристики стенда, включая показатели точности, представлены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование | Значение |
| Воспроизводимые размеры: - номинальная ширина колеи, мм | 1520 |
| - дополнительные значения ширины колеи, мм | 1510;1530; 1540; 1550 |
| - уровень рельсов (приведенный к базе 1600 мм), мм | 0; ±40; ±80; ±120; ±160 |
| («+» - возвышение левого рельса; «-» - возвышение правого рельса) - ординаты переводных кривых, мм | 110;1420 |
| - ширина желоба, мм | 42 |
| - расстояния контррельс-усовик, мм | 1435 |
| - расстояния контррельс-сердечник крестовины, мм | 1477 |
| Пределы допускаемой абсолютной погрешности при воспроизведении линейных размеров: - ширины колеи, мм | ± 0,3 |
| - расстояния между рабочими гранями контррельса и усовика, мм | ± 0,3 |
| - расстояния между рабочими гранями контррельса и сердечника крестовины, мм | ± 0,3 |
| - ширины желоба, мм | ± 0,2 |
| - ординаты переводных кривых 110 мм, мм | ± 0,2 |
| - ординаты переводных кривых 1420 мм, мм | ± 0,3 |
| - уровня рельсов (приведенных к базе 1600 мм), мм | ± 0,15 |
Таблица 2 - Основные технические характеристики
| Наименование | Значение |
| Условия эксплуатации: - диапазон температур окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
| Электрическое сопротивление между изолированными клеммами и корпусом стенда, МОм, не менее | 50 |
| Габаритные размеры, мм, не более: - длина | 1800 |
| - ширина | 170 |
| - высота | 370 |
| Масса, кг, не более | 30 |
| Средний срок службы, лет | 10 |
наносится на титульные листы паспорта и руководства по эксплуатации - типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Кол-во |
| Стенд поверки путевых шаблонов, зав. № 280 Комплект дополнительных опор (призматическая и уголковая) с крепежными элементами Комплект мерных вкладышей (10 мм, 10 мм, 20 мм) Комплект подкладок для стенда с крепежными элементами Набор щупов (№ 2) Паспорт Руководство по эксплуатации Методика поверки | СППШ-1 ИНШК 290 ПС ИНШК-290РЭ | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
приведены в разделе 5 «Использование по назначению» руководства по эксплуатации «Стенд поверки путевых шаблонов СППШ-1 ИНШК-290РЭ».
ЛПС № 05/02-2023 «Локальная поверочная схема для шаблонов путевых
и путеизмерительных», утвержденная ФБУ «Ростовский ЦСМ», 03.07.2023 г.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
