| Номер в госреестре | 90788-23 |
| Наименование СИ | Контроллеры системные |
| Обозначение типа СИ | КСП-24.2 |
| Изготовитель | Общество с ограниченной ответственностью "КС ИНЖИНИРИНГ" (ООО "КС Инжиниринг"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 19.12.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры системные КСП-24.2 (далее по тексту - контроллеры) предназначены для измерений напряжения и силы постоянного тока.
Конструктивно контроллеры выполнены в пластиковом корпусе для установки на DIN-рейку. Конструкция корпуса контроллеров обеспечивает возможность монтажа на стандартных панелях двухстороннего обслуживания, навесного настенного монтажа и установки в специализированные шкафы. На лицевой панели контроллеров расположены: индикаторы, соединители коммуникационных интерфейсов и соединители для подключения внешних сигналов от датчиков и объектов управления. На задней панели контроллеров расположено крепление для установки на DIN-рейку.
Принцип действия контроллеров основан на использовании аналого-цифрового преобразования электрических сигналов.
Контроллеры изготовлены на базе центрального процессора (ЦП) RISC-архитектуры, обеспечивающего взаимодействие и работу составных частей. ЦП организует работу всех элементов контроллера и обрабатывает полученную информацию. ЦП предназначен для выполнения интеллектуальных функций по обработке информации от различных устройств. Для обеспечения надежной работы в контроллере имеется аппаратный охранный таймер. Охлаждение контроллеров осуществляется за счет естественной конвекции.
Контроллеры обеспечивают в автоматическом режиме:
- сбор данных с интеллектуальных устройств;
- измерение унифицированных сигналов силы постоянного тока;
- контроль превышения измеряемыми сигналами каналов телеизмерения заданных порогов;
- дистанционное управление технологическими объектами;
- контроль наличия напряжения питания оперативных цепей в режиме телеуправления;
- хранение и передачу результатов измерений в центр сбора информации.
Контроллеры обеспечивают обмен данными по интерфейсу RS232 со скоростью передачи данных: 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 бит/с.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на информационную табличку на лицевой панели контроллеров типографским способом и состоит из арабских цифр.
Нанесение знака поверки на контроллеры не предусмотрено. Места пломбирования от несанкционированного доступа расположены на боковой панели контроллера, пломбировка осуществляется путем установки наклейки изготовителя.

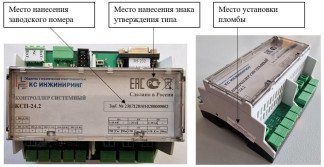

Общий вид контроллеров с указанием места пломбировки, места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид контроллеров системных КСП-24.2
Контроллеры имеют встроенное программное обеспечение (далее - ПО). Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО не является метрологически значимым. Метрологические характеристики контроллеров нормированы с учетом влияния ПО, доступ к которому отсутствует.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные ПО контроллеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО контроллеров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | недоступно |
| Номер версии (идентификационный номер ПО), не ниже | 1.0* |
| Примечание: * - изменяемая часть ПО | |
Таблица 2 - Метрологические характеристики контроллеров
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой приведенной к диапазону измерений силы постоянного тока погрешности измерений, % | ±0,25 |
| Диапазон измерений напряжения постоянного тока, В | от 0,4 до 2,0 |
| Пределы допускаемой приведенной к диапазону измерений напряжения постоянного тока погрешности измерений, % | ±0,25 |
Таблица 3 - Основные технические характеристики контроллеров
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 140x110x70 |
| Масса, кг, не более | 0,2 |
| Напряжение питания от источника постоянного тока, В | 2,3 |
| Потребляемая мощность, Вт, не более | 2,0 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +55 80 от 84 до 106 |
наносится на титульный лист руководства по эксплуатации и на информационную табличку на лицевой панели контроллера типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Контроллер системный | КСП-24.2 | 1 |
| Руководство по эксплуатации | ЛДША 32471.002 РЭ | 1 |
| Паспорт | ЛДША 426469.004 ПС | 1 |
| Кабель СОМ порта для подключения к ПК | ЛДША 4358 | 1 |
| Упаковка | ЛДША 2376. УТ | 1 |
приведены в разделе 4 «Устройство и работа» руководства по эксплуатации ЛДША 32471.002 РЭ.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Технические условия ТУ 3428-006-37289099-2016 «Контроллер системный КСП-24.2. Технические условия».
