| Номер в госреестре | 90752-23 |
| Наименование СИ | Датчики температуры инфракрасные |
| Обозначение типа СИ | TW2000 |
| Изготовитель | IFM Electronic GmbH, Германия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры инфракрасные TW2000 (далее - датчики) предназначены для измерений температуры.
Датчики предназначены для бесконтактных измерений температуры различных объектов в разных областях промышленности.
Принцип действия датчиков основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный измеряемому значению температуры. Микропроцессорная система датчиков обеспечивает обработку полученного результата измерений и его индикацию на цифровом дисплее, либо в форме унифицированного аналогового выходного сигнала силы электрического постоянного тока в диапазоне от 4 до 20 мА.
К датчикам данного типа относятся датчики температуры инфракрасные TW2000 с зав. № 01/14551, зав. № 01/14563, зав. № 01/14553, зав. № 01/14556, зав. № 01/14544, зав. № 01/14554, зав. № 01/14557, зав. № 01/14543.

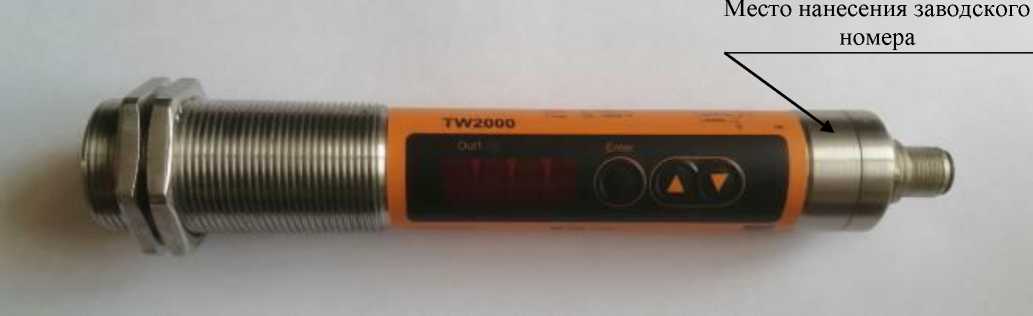

Общий вид датчиков представлен на рисунке 1.
Пломбирование датчиков не предусмотрено.
Нанесение знака поверки непосредственно на датчики не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на наклейку типографическим методом.
Место нанесения заводского
Рисунок 1 - Общий вид датчиков
_________номера_________
Метрологические и технические характеристики представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +150 |
| Разрешающая способность цифрового дисплея, °С | 0,5 |
| Пределы допускаемой абсолютной погрешности измерений температуры по показаниям цифрового дисплея и по аналоговому выходу (сила постоянного электрического тока в диапазоне от 4 до 20 мА), °С | ±3 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 24 до 32 |
| Габаритные размеры (диаметр корпусахдлина), мм, не более | 32x200 |
| Масса, кг, не более | 0,3 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +5 до +40 до 80 от 84 до 106,7 (от 630 до 800) |
наносится типографским способом в левый верхний угол титульного листа паспорта.
Комплектность датчиков приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры инфракрасный | TW2000 | 1 шт. |
| Датчик температуры инфракрасный TW2000. Паспорт | _ | 1 экз. |
| Датчик температуры инфракрасный TW2000. Инструкция по эксплуатации | _ | 1 экз. |
приведены в разделе 11 «Эксплуатация» документа «Датчик температуры инфракрасный TW2000. Инструкция по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А».
| Зарегистрировано поверок | 16 |
| Поверителей | 1 |
| Актуальность данных | 29.04.2026 |
