| Номер в госреестре | 90747-23 |
| Наименование СИ | Резервуары (танки) стальные прямоугольные несамоходного наливного судна Н-502 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Государственное предприятие "Тавдинская ремонтно-эксплуатационная база флота Обь-Иртышского объединенного речного пароходства Министерства речного флота Российской Советской Федеративной Социалистической Республики" (ГП "Тавдинская РЭБ флота ОИОРП МРФ РСФСР"), Свердловская обл., |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары (танки) стальные прямоугольные несамоходного наливного судна Н-502 (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.
Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Танки представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Танки отделены от наружной обшивки баржи. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.
К танкам данного типа относятся танки с заводскими номерами 1, 2, 3, 4, 5, 6, 7, 8, 9. Танки расположены на палубе несамоходного наливного судна Н-502 проекта 944А.

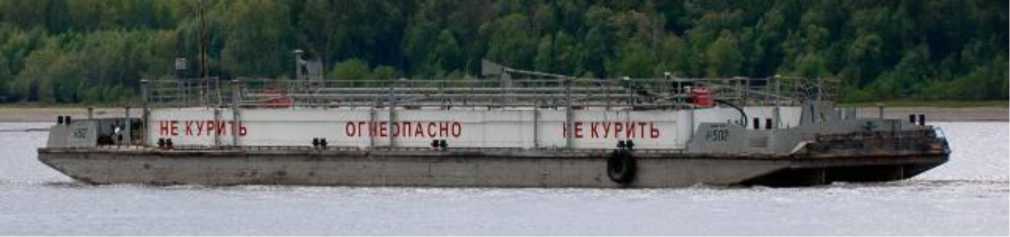

Общий вид несамоходного наливного судна Н-502 представлен на рисунке 1.
Р и с у н о к 1 - Общий вид несамоходного наливного судна Н-502

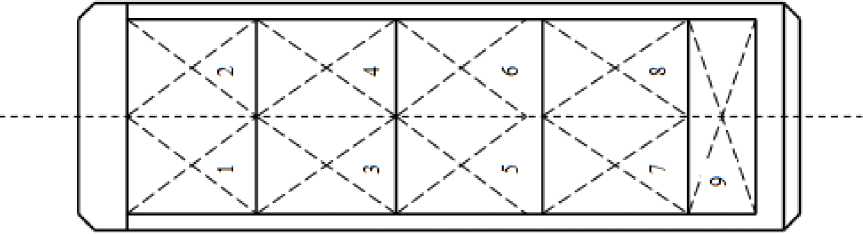

Схематичное расположение танков на палубе несамоходного наливного судна Н-502 представлено на рисунке 2.

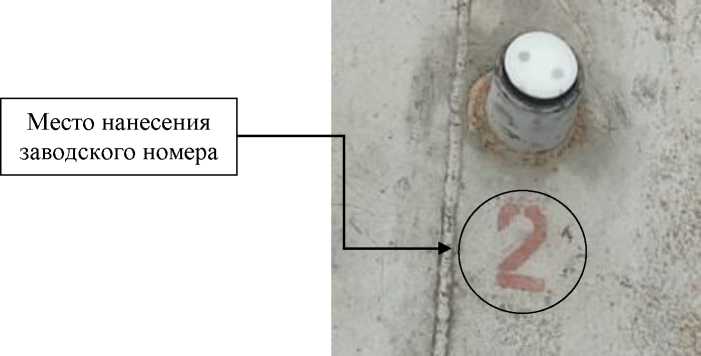

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на стенки танков методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.
Рисунок 3 - Общий вид замерного люка и место нанесения заводского номера
Нанесение знака поверки на танки не предусмотрено.
Т а б л и ц а 1 - Метрологические характеристики
| Наименование характеристики | Значение, для танка зав. № | |||
| 9 | 1, 2. | 7, 8. | 3, 4, 5, 6. | |
| Номинальная вместимость, м3 | 15 | 65 | 79 | 110 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), % | ± 0,30 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа | от +5 до +35 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 40 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар (танк) стальной прямоугольный | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
приведены в разделе 6 «Устройство и принцип работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
