| Номер в госреестре | 90735-23 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | Управление Федеральной службы безопасности Российской Федерации по Забайкальскому краю, г. Чита |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуар) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары представляет собой стальные горизонтальные конструкции
цилиндрической формы с коническими днищами подземного расположения.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера нанесены на маркировочную табличку в виде цифрового обозначения аэрографическим способом.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
Резервуары зав.№№ 1, 2, 3, 4, 7, 8 расположены по адресу: РФ, 672038, г. Чита, ул. Батальонный проезд, 8.
Общий вид, эскиз резервуаров, фото горловины и замерного люка и место нанесения заводских номеров представлены на рисунках 1-4.

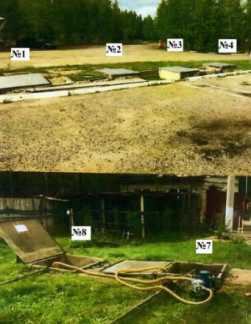

Рисунок 1 - Общий вид резервуаров РГС-50
Рисунок 2 - Эскиз резервуаров РГС-50
Рисунок 3 - Место нанесения заводского номера резервуаров РГС-50
Рисунок 4 - Фото горловины и замерного люка резервуаров РГС-50
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |||||
| Тип резервуара | РГС-50 | |||||
| Номер резервуара | 1 | 2 | 3 | 4 | 7 | 8 |
| Вместимость резервуара на уровне _____ _ 3. наполнения, м : | 50 | |||||
| Пределы допускаемой относительной погрешности вместимости резервуара при объемном методе, % | ±0,25 | |||||
| Средний срок службы, лет, не менее | 30 | |||||
| Наименование характеристики | Значение | |||||
| Тип резервуара | РГС-50 | |||||
| Номер резервуара | 1 | 2 | 3 | 4 | 7 | 8 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -55 до +50 от 84,0 до 106,7 | |||||
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные цилиндрические | РГС-50 | 6 шт. |
| Паспорт | - | 6 экз. |
| Градуировочная таблица | - | 6 экз. |
приведены в разделе 1 паспортов.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
