| Номер в госреестре | 90733-23 |
| Наименование СИ | Резервуары (танки) стальные вертикальные цилиндрические нефтеналивной баржи "УРАЛ" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Невский ССЗ, Ленинградская обл., г. Шлиссельбург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары (танки) стальные вертикальные цилиндрические нефтеналивной баржи «УРАЛ» (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.
Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Танки представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с непроницаемыми поперечными переборками. Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.
К танкам данного типа относятся танки с заводскими номерами 1, 2, 3, 4, 5. Танки расположены на палубе нефтеналивной баржи «УРАЛ» проекта 866.
Общий вид нефтеналивной баржи «УРАЛ» представлен на рисунке 1. Схематичное расположение танков на палубе нефтеналивной баржи «УРАЛ» представлено на рисунке 2.

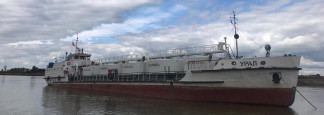

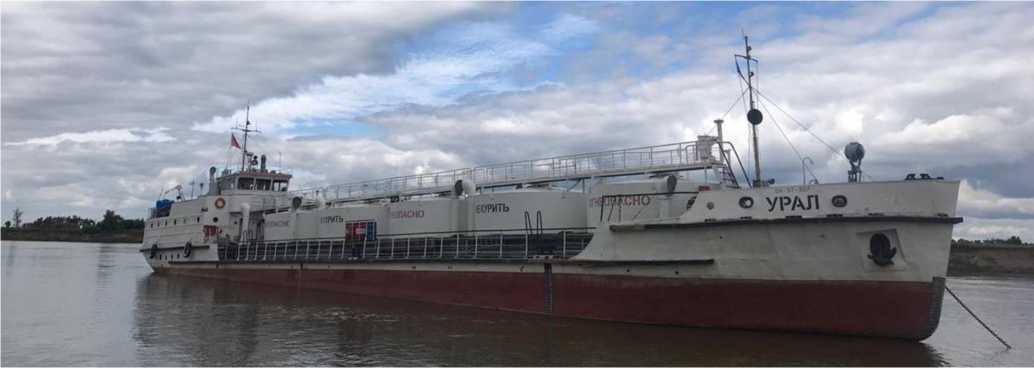

Р и с у н о к 1 - Общий вид нефтеналивной баржи «УРАЛ»
Рисунок 2 - Схематичное расположение танков на палубе
Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на замерные люки танков методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.

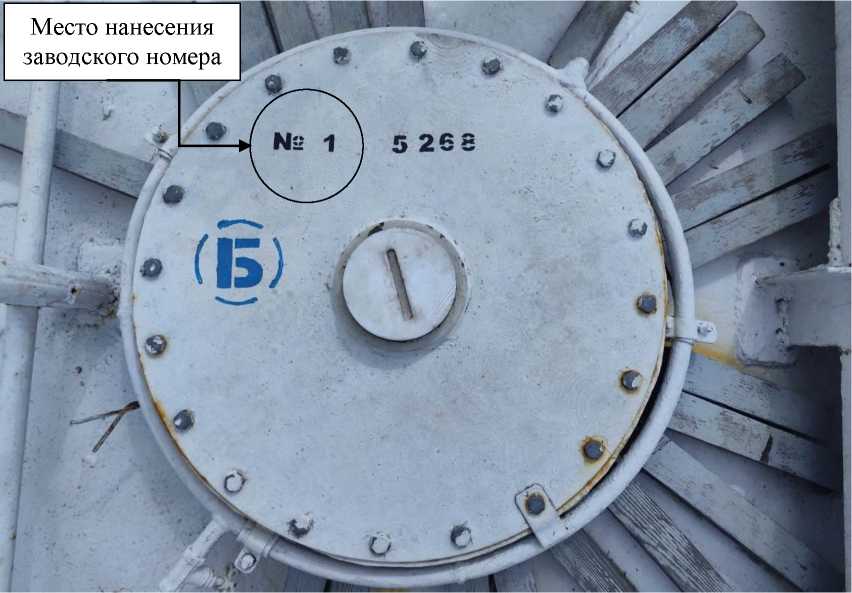

Р и с у н о к 3 - Общий вид замерного люка и места нанесения заводского номера
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение, для танка | ||||
| № 1 | № 2 | № 3 | № 4 | № 5 | |
| Диапазон вместимости, м3 | от 5 до 139 | от 5 до 139 | от 5 до 139 | от 5 до 139 | от 5 до 139 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), % | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа | от + 5 до + 35 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 40 |
наносится на паспорт типографским способом.
Т а б л и ц а 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар (танк) стальной горизонтальный цилиндрический | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
приведены в разделе 6 «Устройство и принцип работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
