| Номер в госреестре | 90729-23 |
| Наименование СИ | Датчики вибрации |
| Обозначение типа СИ | GJ-450-40 |
| Изготовитель | "Suzhou shangchunyi monitoring program-controlled equipment manufacturing co., ltd", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 12.12.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вибрации GJ-450-40 (далее - датчики) предназначены для измерений виброускорения.
Датчики являются преобразователями инерционного типа. Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального виброускорению, воздействующему на датчик.
Конструктивно датчики состоят из акселерометра, усилителя, соединенных при помощи неразъмного кабеля.
Модель и заводской номер датчиков в буквенно-цифровом формате наносится на корпус датчиков (усилителя) методом лазерной гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.

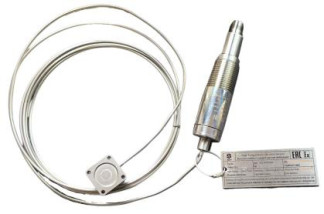

Общий вид датчиков вибрации GJ-450-40 представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков вибрации GJ-450-40
В процессе эксплуатации датчиков не предусматривается внешних механических или электронных регулировок. Пломбирование средства измерений не производится.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования на базовой частоте, мВ/(м^с-2) | 10,2 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, % | ±5 |
| Диапазон измерений значений виброускорения, м/с2 | от 0,1 до 700 |
| Нелинейность амплитудной характеристики, % | ±5 |
| Диапазон рабочих частот с неравномерностью частотной характеристики ±5 %, Гц | от 40 до 4000 |
| Диапазон рабочих частот с неравномерностью частотной характеристики ±3 дБ, Гц | от 15 до 10000 |
| Относительный коэффициент поперечного преобразования, %, не более | ±5 |
| Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/ °С | ±0,01 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Маркировка взрывозащиты | 0Ex ia IIB T4 Ga |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +121 |
| Габаритные размеры, мм, не более: - акселерометр (длина х высота х ширина) - усилитель (диаметр х высота) - кабель(длина) | 32x35x32 34x152 4000 |
| Масса, г, не более | 635 |
наносится на титульный лист паспорта методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик вибрации GJ-450-40 | 1 шт. | |
| Паспорт | 1 шт. | |
| Методика поверки | 1 экз. |
приведены в паспорте «Датчик вибрации GJ-450-40», раздел «Проведение измерений».
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 12.03.2026 |
