| Номер в госреестре | 90640-23 |
| Наименование СИ | Дозаторы пипеточные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Yancheng Huida Medical Instruments Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 01.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы пипеточные (далее - дозаторы) предназначены для измерений объема жидкостей, динамическая вязкость которых не превышает 1,3-10—3 Па^с.
Принцип действия дозаторов основан на создании в съемном, герметично надеваемым на штуцер дозатора наконечнике варьируемого вакуума или избыточного давления, в результате чего в наконечник набирается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном калибровочном цилиндре. Объем дозы дозаторов определяется диаметром поршня и его перемещением.
Дозаторы представляют собой механические поршневые одноканальные (1-канальные) и восьмиканальные (8-канальные) устройства с варьируемыми объемами доз.
Значение объема дозы дозаторов задается вращением оси плунжера при помощи рабочей кнопки, и отображается на цифровом счетчике, встроенном в ручку дозаторов.
Для работы дозаторов используются сменные наконечники. Каждый дозатор снабжен узлом сброса, обеспечивающим легкосъёмность наконечников.
Дозаторы выпускаются в 14 модификациях, приведенных в таблице 1, отличающихся диапазонами дозирования, дискретностью установки объема доз, количеством каналов дозирования, вариантами исполнения корпуса.
Юстировка дозаторов выполняется при температуре 22±2 °С гравиметрическим методом.
Общий вид дозаторов приведен на рисунках 1 и 2.
Заводской номер, имеющий цифровой или буквенно-цифровой формат, и буквенноцифровое обозначение дозатора приведены на корпусе дозатора, выполненные заводским способом, и на маркировочной этикетке типографским способом. Место нанесения заводского номера приведено на рисунках 1 и 2.
Место нанесения заводского номера
1б - Задняя сторона 1в - Обозначение места дозатора нанесения заводского номера (за
рычагом сбрасывателя
наконечника)

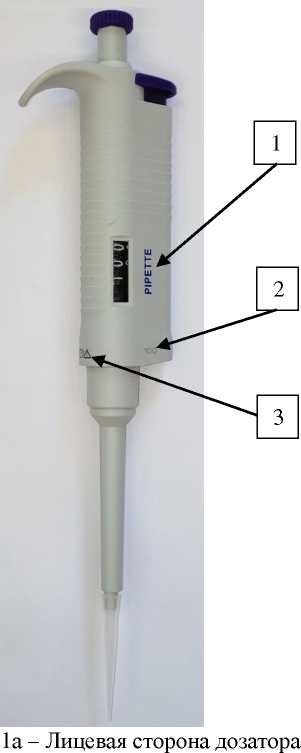

Рисунок 1 - Общий вид 1-канальных дозаторов
Маркировка приведена на корпусе дозатора и в общем случае содержит:
- наименование модификации Pipette дозатора [1];
- диапазон объема дозирования или номинальный (максимальный) объем дозирования [2];
- знак пригодности к автоклавированию [3];
- заводской номер.

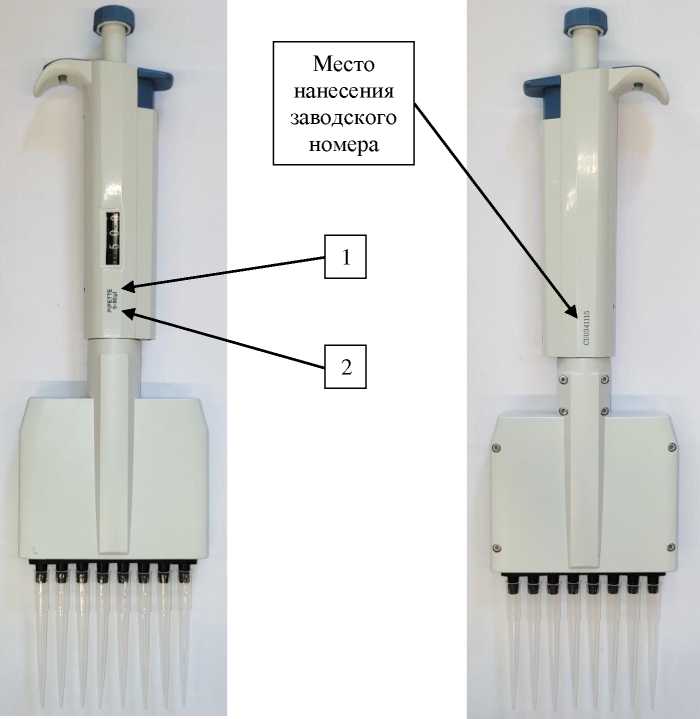

2а - Лицевая сторона дозатора
1б - Обратная сторона дозатора
Рисунок 2 - Общий вид 8-канальных дозаторов
Пломбирование дозаторов не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Mechanical Pipette
Место нанесения знака утверждения типа (на маркировочной этикетке)
Рисунок 3 - Общий вид маркировочных этикеток
Таблица 1 - Метрологические характеристики дозаторов пипеточных 1-канальных
| Обозначение модификаций | Диапазон показаний объемов дозирования, мкл | Дискретность установки, объема дозы, мкл | Значения объемов дозирования при поверке, мкл | Пределы допускаемой относительной систематической погрешности, % | Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной погрешности, % |
| Pipette 0,1-2,5 мкл | от 0,1 до 2,5 | 0,05 | 0,25 | ±25,0 | 25,0 |
| 1,25 | ±6,0 | 4,0 | |||
| 2,5 | ±3,0 | 3,0 | |||
| Pipette 0,5-10 мкл | от 0,5 до 10 | 0,1 | 1 | ±25,0 | 20,0 |
| 5 | ±6,0 | 4,0 | |||
| 10 | ±3,0 | 2,0 | |||
| Pipette 2-20 мкл | от 2 до 20 | 0,5 | 2 | ±25,0 | 15,0 |
| 10 | ±6,0 | 3,0 | |||
| 20 | ±3,0 | 1,5 | |||
| Pipette 5-50 мкл | от 5 до 50 | 0,5 | 5 | ±24,0 | 15,0 |
| 25 | ±4,8 | 3,0 | |||
| 50 | ±2,4 | 1,5 | |||
| Pipette 10-100 мкл | от 10 до 100 | 1 | 10 | ±15,0 | 10,0 |
| 50 | ±3,0 | 2,0 | |||
| 100 | ±1,5 | 1,0 | |||
| Pipette 20-200 мкл | от 20 до 200 | 1 | 20 | ±15,0 | 10,0 |
| 100 | ±3,0 | 2,0 | |||
| 200 | ±1,5 | 1,0 | |||
| Pipette 50-200 мкл | от 50 до 200 | 1 | 50 | ±6,0 | 4,0 |
| 100 | ±3,0 | 2,0 | |||
| 200 | ±1,5 | 1,0 | |||
| Pipette 100-1000 мкл | от 100 до 1000 | 5 | 100 | ±12,0 | 6,0 |
| 500 | ±2,4 | 1,2 | |||
| 1000 | ±1,2 | 0,6 | |||
| Pipette 200-1000 мкл | от 200 до 1000 | 5 | 200 | ±6,0 | 2,5 |
| 500 | ±2,4 | 1,0 | |||
| 1000 | ±1,2 | 0,5 | |||
| Pipette 1000-5000 мкл | от 1 000 до 5000 | 50 | 1000 | ±5,0 | 2,5 |
| 2500 | ±2,0 | 1,0 | |||
| 5000 | ±1,0 | 0,5 | |||
| Pipette 2000-10 000 мкл | от 2 000 до 10 000 | 100 | 2000 | ±10,0 | 5,0 |
| 5000 | ±4,0 | 2,0 | |||
| 10000 | ±2,0 | 1,0 |
Таблица 2 - Метрологические характеристики дозаторов пипеточных 8-канальных
| Обозначение модификаций | Диапазон показаний объемов дозирования, мкл | Дискретность установки, объема дозы, мкл | Значения объемов дозирования при поверке, мкл | Пределы допускаемой относительной систематической погрешности, % | Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной погрешности, % |
| Pipette 0,5-10 мкл | от 0,5 до 10 | 0,1 | 1 | ± 25,0 | 10,0 |
| 5 | ± 6,0 | 4,0 | |||
| 10 | ±3,0 | 2,0 | |||
| Pipette 5-50 мкл | от 5 до 50 | 0,5 | 5 | ± 24,0 | 15,0 |
| 25 | ± 4,8 | 3,0 | |||
| 50 | ± 2,4 | 1,5 | |||
| Pipette 50-300 мкл | от 50 до 300 | 5 | 50 | ± 11,0 | 9,0 |
| 150 | ± 3,6 | 3,0 | |||
| 300 | ± 1,8 | 1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (без наконечника), высота, мм, не более - 1-канальных дозаторов - 8-канальных дозаторов | 300 350 |
| Масса (наконечник не включен) г, не более: - 1-канальных дозаторов - 8-канальных дозаторов | 100 180 |
| Условия эксплуатации: - диапазон рабочих температур, оС - диапазон относительной влажности воздуха, % | от +20 до +25 от 45 до 80 |
| Средний срок службы, лет Средняя наработка до отказа, циклов, не менее | 3 100 000 |
наносится на упаковку с дозатором методом термопечати или в виде наклейки, на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность дозаторов пипеточных
| Наименование | Обозначение | Количество |
| Дозатор | в соответствии с заказом | 1 шт. |
| Образцы наконечников - для 1 -канального дозатора - для 8-канального дозатора | — | 3 шт. 6 шт. |
| Ключ многофункциональный | — | 1 шт. |
| Держатель (крепление) для дозатора (только для 8-канального дозатора) | — | 1 шт. |
| Тюбик со смазкой силиконовой | — | 1 шт. |
| Цветные крышки (только для 8- канального дозатора) | — | 5 шт. |
| Руководство по эксплуатации (РЭ) | — | 1 экз. |
| Примечания: 1. Поставка может осуществляться в любых сочетаниях дозаторов и соответствующих им наконечников. 2. По требованию потребителя наконечники поставляются по отдельному заказу, в отдельной упаковке. | ||
приведены в разделах «Работа с дозатором», «Техника пепетирования» и «Рекомендации по дозированию» документа «Дозаторы пипеточные. Руководство по эксплуатации»
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;
Техническая документация Yancheng Huida Medical Instruments Co., Ltd, Китай.
| Зарегистрировано поверок | 208 |
| Поверителей | 27 |
| Актуальность данных | 25.07.2025 |
