| Номер в госреестре | 90638-23 |
| Наименование СИ | Система непрерывного контроля выбросов загрязняющих веществ от источников выбросов ОАО "Ямал СПГ" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Открытое акционерное общество "Ямал СПГ" (ОАО "Ямал СПГ"), Ямало-Ненецкий автономный округ, Ямальский район, с. Яр-Сале |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система непрерывного контроля выбросов загрязняющих веществ от источников выбросов ОАО «Ямал СПГ» (далее по тексту - система) предназначена для:
- непрерывных измерений объемной доли и массовой концентрации загрязняющих веществ в отходящих газах: оксида азота (NO), диоксида азота (NO2), оксида углерода (СО), диоксида углерода (СО2), метана (CH4), кислорода (О2), параметров температуры, давления и объемного расхода газового потока загрязняющих веществ, а также управления положением или состоянием исполнительных механизмов, путем измерений и воспроизведений силы постоянного тока, электрического сопротивления постоянному току от первичных измерительных преобразователей;
- расчета и учета массовых и валовых выбросов загрязняющих веществ;
- сбора, обработки, визуализации, хранения полученных данных, представления результатов измерений в различных форматах.
Система является стационарным автоматическим многоканальным измерительным устройством непрерывного действия.
Система представляет собой единичный экземпляр, спроектированный для учета выбросов загрязняющих веществ от источников выбросов ОАО «Ямал СПГ», в состав которой входят 4 подсистемы из компонентов отечественного и импортного изготовления (каждый источник выбросов загрязняющих веществ оборудован собственной системой непрерывного контроля выбросов загрязняющих веществ (СНКВ)):
- система непрерывного контроля выбросов загрязняющих веществ от электростанции для собственных нужд, зав. № 3310-СНКВ;
- система непрерывного контроля выбросов загрязняющих веществ от технологических линий (ТЛ) 1-3, зав. № 3300-СНКВ;
- система непрерывного контроля выбросов загрязняющих веществ от печи нагрева газа регенерации 509-F-100, зав. № 509-СНКВ;
- система непрерывного контроля выбросов загрязняющих веществ от газоперекачивающего агрегата (ГПА-25), зав. № 414-СНКВ.
Конструктивно СНКВ состоят из:
- первичной части, которая состоит из первичных измерительных преобразователей (далее по тексту - ПИП) технологических параметров утвержденного типа, которые преобразуют первичные измеряемые величины в цифровые и унифицированные аналоговые сигналы, передаваемые по стандартным интерфейсам;
- вторичной части, которая состоит из контроллеров, преобразующих аналоговые электрические сигналы (в виде силы постоянного тока и электрического сопротивления постоянному току) в цифровые, осуществляющих необходимые вычисления и выработку сигналов автоматического управления по заданной программе, самодиагностику функционирования, резервирование (при необходимости) и объединение в общую сеть всех компонентов системы;
- пробоотборных зондов, подогреваемых линий отбора пробы и системы пробоподготовки;
- средств передачи цифровых сигналов по линиям связи;
- компьютеров в качестве операторских станций для удобной и наглядной визуализации технологических параметров, состояния средств регулирования, выполнения расчетов, ведения протоколов и архивирования данных, а также конфигурирования и настройки программной части системы.
Принцип действия системы основан на аналогово-цифровом преобразовании (далее -АЦП) аналоговых сигналов, поступающих от ПИП, в цифровой код для последующей обработки, отображения и хранения измерительной информации.
Измерение содержания загрязняющих веществ в системе состоит из следующих этапов: первичная подготовка пробы, транспортировка пробы, анализ пробы, обработка результатов анализа.
Газоаналитическая часть СНКВ обеспечивает проведение автоматической калибровки и, при необходимости, корректировки нулевых показаний и чувствительности, при этом выдается соответствующая информация на дисплее. При возникновении неисправностей система самостоятельно переходит в нерабочее состояние, система пробоотбора и измерительная кювета продуваются чистым воздухом.
Газоанализаторы и системы подготовки пробы размещаются в блоках-контейнерах или шкафах. Блоки-контейнеры (шкафы) расположены около каждого источника выбросов. Блоки-контейнеры оснащены системой кондиционирования воздуха, отопления и освещения. Системы сбора, обработки и передачи данных размещаются в приборном шкафу.
Датчики температуры, преобразователи давления, измерители скорости потока и пробоотборные зонды располагаются непосредственно на трубах источников выбросов.
Передача измерительной информации от элементов системы к контролеру осуществляется в виде унифицированного аналогового сигнала силы постоянного тока в диапазоне от 4 до 20 мА и HART-протокола.
Обмен данных между контролерами каждой СНКВ, удаленным сервером и персональным компьютером осуществляется в цифровой форме (Modbus, Ethernet (по запросу).
СНКВ выполняет следующие основные функции:
- принудительный отбор пробы выбросов загрязняющих веществ;
- очистка пробы от загрязнений и подготовка пробы к анализу в соответствии со спецификацией газоанализатора;
- транспортировка пробы с помощью подогревательной линии с автоматическим контролем температуры и возможностью продувки чистым воздухом;
- измерение содержания компонентов выбросов загрязняющих веществ;
- измерение температуры, абсолютного давления и объемного расхода газового потока непосредственно в дымовой трубе;
- определение валового выброса расчетным методом;
- сбор, обработка, архивирование и передача данных.
Результаты измерений от всех измерительных каналов передаются на контроллер системы. Контроллер проводит преобразование, обработку и хранение результатов измерений, осуществляет передачу на удаленный сервер и персональный компьютер (ПК) под управлением ОС семейства Microsoft Windows, установленный в шкафу системы. ПК представляет собой автоматизированное рабочее место (АРМ) оператора, основные функции которого:
- отображение текущих результатов измерений;
- представление на мнемосхеме состояния основных узлов системы, таких как насосы, клапаны и т.п.;
- управление в ручном режиме элементами системы;
- отображение предаварийных и аварийных состояний, квитирование состояний;
- функция автоматической и ручной «заморозки» архивирования показаний в аварийных режимах и на время проведения сервисных работ;
- настройки уставок предаварийных и аварийных состояний;
- передача данных на сервер системы мониторинга;
- доступ оперативного персонала к технологической информации и функциям управления технологическим процессом;
- настройку режимов работы технологического процесса и отдельных узлов технологического оборудования;
- разделение прав (уровней) доступа оперативного, диспетчерского и обслуживающего персонала, защиту от несанкционированного доступа к технологической информации и функциям управления технологическим процессом.
В составе первичной части системы непрерывного контроля выбросов загрязняющих веществ от электростанции для собственных нужд, зав. № 3310-СНКВ используются следующие ПИП:
1 ПИП измерения содержания газовых компонентов:
- Газоанализаторы GMS800 (мод. GMS810) (рег. № 46284-10) - 24 шт. зав. № 14300055; 14300053; 14300051; 14300049; 14300050; 14300052; 14300018; 14300017; 14300014; 14300012; 14300054; 14300013; 14300015; 14300048; 14300019; 14300016; 15050021; 15050020; 15050019; 15050016; 16460003; 15050018; 15050015; 15050013.
2 ПИП измерения объема и расхода газа и жидкости:
- Системы измерений расхода выбросов отработанных газов на электростанции собственных нужд ОАО «Ямал СПГ» (рег. № 76804-19) - 12 шт. зав. № 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12.
- Преобразователи расхода измерительные SDF (рег. № 57091-14) - 12 шт. зав. № 150110612; 150110614; 140710283; 140710282; 150110615; 150110613; 140710278; 150110616; 150110619; 150110617; 150110618; 140710279.
3 ПИП измерения давления, разности давлений:
- Преобразователи давления измерительные SITRANS P типа 7MF модификации DSIII (7MF-4433) (рег. № 45743-10) - 12 шт. зав. № N1-F217-9120022; N1-F217-9120069; N1-F217-9120021; N1-F217-9120068; N1-ED01-9120290; N1-F318-9120073; N1-F318-9120072; N1-ED01-9120289; N1-F513-9120071; N1-H829-9120058; N1-FN17-9120001; N1-FN17-9120002.
- Преобразователи давления измерительные SITRANS P типа 7MF модификации DSIII (7MF-4233) (рег. № 45743-10) - 12 шт. зав. № N1-F213-9061490; N1-F213-9061492; N1-F213-9061491; N1-F213-9061489; N1-ED01-9060736; N1-F318-9061778; N1-F318-9061779; N1-ED01-9060735; N1-F513-9062474; N1-H829-9067811; N1-FN17-9064651; N1-FN17-9064652.
4 ПИП измерения температуры:
- Термопреобразователи сопротивления серии TR мод. TR10-A (рег. № 47279-11) - 12 шт. зав. № 110AJD8W; 110AJS2S; 110AJD8X; 110AJS2T; 110AJD8Y; 110AJS2U; 110AJD8Z; 110AJS2V; 110AJD90; 110AJD91; 110AJD92; 110AJD93.
- Преобразователи вторичные серии Т модификации Т24 (рег. № 54571-13) - 12 шт. зав. № 55E2600349453; 55E2600349457; 55E2600349705; 55E2600349576; 55E2600349649; 55E2600162805; 55E2600162806; 55E2600349539; 55E2600349497; 55E2600409645; 55E2600409626; 55E2600409542.
В состав первичной части системы непрерывного контроля выбросов загрязняющих веществ от технологических линий (ТЛ) 1-3, зав. № 3300-СНКВ входят следующие ПИП:
1 ПИП измерения содержания газовых компонентов:
- Газоанализаторы многоканальные А02000 модели АО2020 (рег. №27467-09) с модулем подготовки пробы - 6 шт. зав. № 3.358656.4: Limas11UV: 3.356132.4/ Uras26: 3.358662.4/ Magnos206: 3.358677.4; 3.358654.4: Limas11UV: 3.356130.4/ Uras26: 3.358660.4/ Magnos206: 3.358672.4; 3.358658.4: Limas11UV: 3.356134.4/ Uras26: 3.358664.4/ Magnos206: 3.358676.4; 3.358659.4: Limas11UV: 3.356135.4/ Uras26: 3.358665.4/ Magnos206: 3.358673.4; 3.358657.4: Limas11UV: 3.356133.4/ Uras26: 3.358663.4/ Magnos206: 3.358675.4; 3.358655.4: Limas11UV: 3.356131.4/ Uras26: 3.358661.4/ Magnos206: 3.387802.8.
- Анализаторы кислорода циркониевые «AZ30» (рег. № 56902-14) - 6 шт. зав. № 3K220000240480, 3K220000240478, 3K220000240477, 3K220000240476, 3K220000560510, 3K220000240481.
2 ПИП измерения скорости воздушного потока:
- Измерители скорости потока D-FL 100 (рег. №18069-12) - 6 шт. зав. №1245091, 1245090, 1245093, 1245092, 1245088, 1245089 - с микропроцессорным устройством сбора и обработки информации D-FL 100-10.
3 ПИП измерения давления, разности давлений:
- Преобразователи давления измерительные 2600Т (модификация 266), 266DSH (рег. №47079-11) - 6 шт. зав. № 3K646615014329; 3K646615014328; 3K646615014332; 3K646615014327; 3K646615014331; 3K646615014330.
- Преобразователи давления измерительные 2600Т (модификация 266), 266NSH (рег. №47079-11) для измерения абсолютного давления выбросов загрязняющих веществ (среды) -6 шт. зав. № 3K646615014322; 3K646615014324; 3K646615014323; 3K646615014321;
3K646615014326; 3K646615014325.
4 ПИП измерения температуры:
- Датчики температуры SensyTemp серии TSP, TSP121 (рег. №50032-12) для измерения температуры выбросов загрязняющих веществ (среды) - 6 шт. зав. № 210003479936007; 210003479936003; 210003479936006; 210003479936002; 210003479936004; 2100003479936000.
В состав первичной части системы непрерывного контроля выбросов загрязняющих веществ от газоперекачивающего агрегата (ГПА-25), зав. № 414-СНКВ входят следующие ПИП:
1 ПИП измерения содержания газовых компонентов:
Комплекты газоаналитические с устройством отбора газовой пробы «КГЭСП-УОГПЭС» (рег. №62864-15) - 2 шт. зав. №7205, 7206 - в качестве ПИП с использованием газоанализаторов стационарных со сменными сенсорами взрывозащищенных мод. ССС-903МТ (рег. № 65124-16).
2 ПИП измерения скорости воздушного потока:
- Измерители скорости потока D-FL 100 с электронным блоком D-FL 100-20 (рег. №6670717) - 1 шт. зав. №1284523.
3 ПИП измерения давления, разности давлений:
- Преобразователи давления измерительные 2600Т (модификация 266), 266DSH (рег. №47079-11) - 4 шт. зав. № 3K646619004929, 3K646619004932, 3K646619023928, 3K646619023929.
4 ПИП измерения температуры:
- Термопреобразователи сопротивления платиновые SensyTemp серии TSP, TSP321 (рег. № 69355-17) - 2 шт. зав. №3K112000028836, 3K112000028837.
В состав первичной части системы непрерывного контроля выбросов загрязняющих веществ от печи нагрева газа регенерации 509-F-100, зав. № 509-СНКВ входят следующие ПИП:
1 ПИП измерения содержания газовых компонентов:
- Газоанализаторы многоканальные А02000 модели А02020 (рег. №27467-09) с модулем подготовки пробы - 1 шт. зав. № 3.376639.9.
- Анализаторы кислорода циркониевые EXA ZR мод. ZR402G, зонд ZR22S (рег. №2211701) - 1 шт. зав. № 91UC12590, зонд №91UC12589.
2 ПИП измерения скорости воздушного потока:
- Измерители скорости потока D-FL 100 с электронным блоком D-FL 100-20 (рег. № 66707-17) - 1 шт. зав. № 1282561.
Основные метрологические характеристики ПИП утвержденных типов приведены в описании типа на эти средства измерений.
Помимо этого, все СНКВ источников выбросов ОАО «Ямал СПГ» включают в свой состав:
- комплекты баллонов с газовыми смесями для контроля работоспособности и калибровки каждой системы.
Нанесение знака поверки на систему не предусмотрено. Системе присвоен заводской номер 001. Заводской номер указывается в паспорте на систему типографским способом. Каждая подсистема имеет заводской номер, который в виде буквенно-цифрового обозначения нанесен на идентификационную табличку типографским методом. Идентификационная табличка крепится методом наклейки на переднюю панель шкафа всех подсистем, входящих в состав системы. Пример идентификационной таблички представлен на рисунке 9.
Пломбирование системы не предусмотрено. Ограничение доступа в каждой подсистеме осуществляется с помощью механических замков, установленных на блоках-контейнерах (шкафах) подсистем.
Общий вид оборудования системы представлены на рисунках 1 -8.
Система непрерывного контроля выбросов загрязняющих веществ от электростанции для собственных нужд, зав. № 3310-СНКВ
Замок для ограничения доступа к газоаналитич ескому комплексу

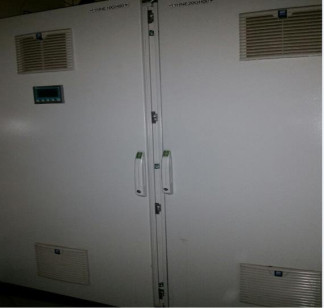

Рисунок 1 - Общий вид контейнера (шкафа системы)
контейнера системы

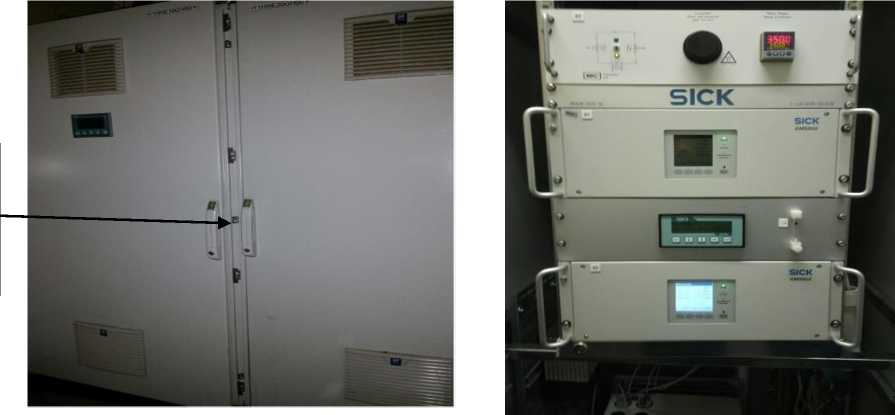

Рисунок 2 - Общий вид внутри
Замок для ограничения доступа к газоаналитич ескому комплексу

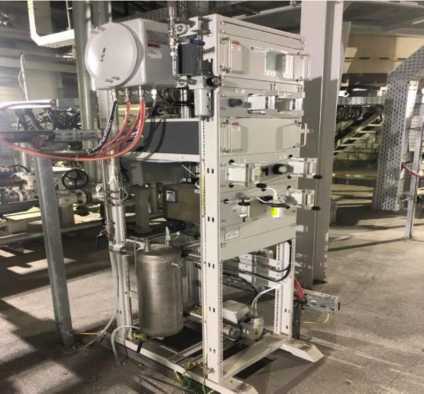

Рисунок 4 - Общий вид внутри шкафа
Рисунок 3 - Общий вид шкафа системы
системы
Система непрерывного контроля выбросов загрязняющих веществ от печи нагрева газа регенерации 509-F-100, зав. № 509-СНКВ
Рисунок 5 - Общий вид шкафа

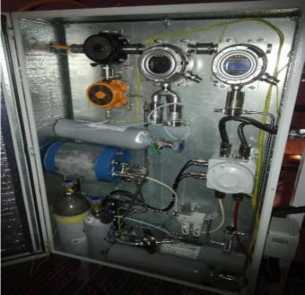

Рисунок 6 - Общий вид внутри шкафа системы
Замки для ограничения доступа к газоаналитич ескому комплексу
Рисунок 7 - Общий вид шкафа

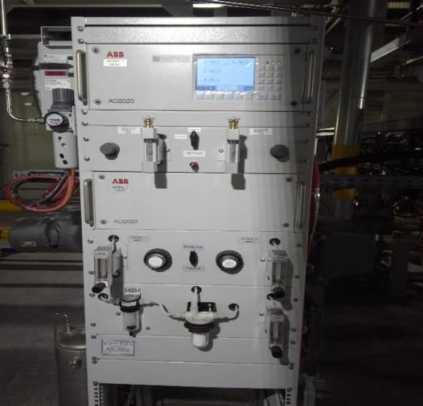

Рисунок 8 - Общий вид внутри шкафа системы
Рисунок 9 - Пример идентификационной таблички подсистемы
Структурная схема системы представлена на рисунке 10.

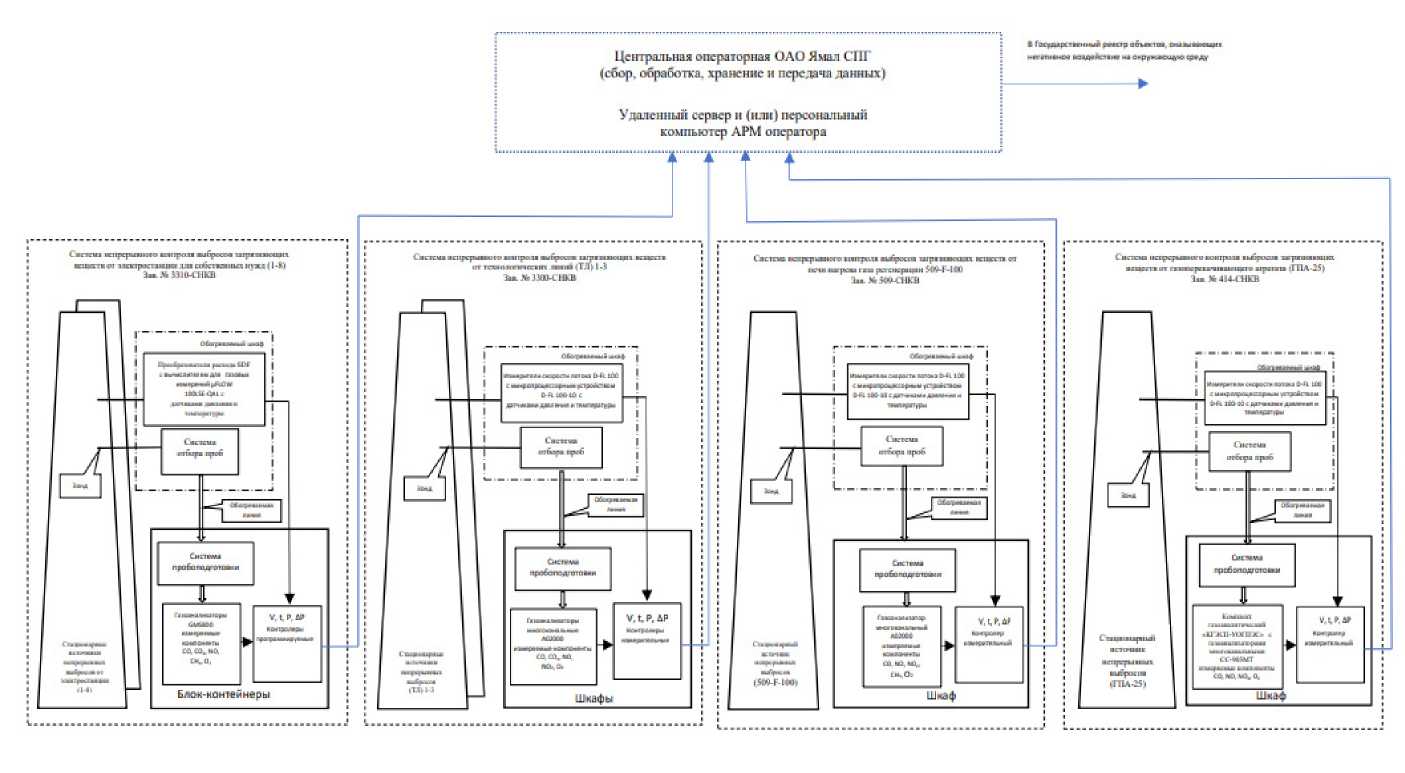

Рисунок 9 - Обобщенная структурная схема Системы непрерывного контроля выбросов загрязняющих веществ от источников выбросов ОАО «Ямал СПГ»
Программное обеспечение системы состоит из модулей:
- встроенное программное обеспечение;
- автономное программное обеспечение;
Встроенное программное обеспечение состоит из программного обеспечения измерительных преобразователей, входящих в состав системы и ПО измерительных (программируемых) контроллеров. Идентификационные данные ПО измерительных преобразователей, входящих в состав системы приведены в описаниях типа на эти преобразователи. Встроенное программное обеспечение выполняет следующие функции:
- прием, обработку и регистрацию данных о параметрах выбросов загрязняющих веществ.
Автономное ПО осуществляет функции:
- отображение на экране измеренных мгновенных значений концентрации определяемых компонентов и значений параметров газового потока загрязняющих веществ;
- автоматическое формирование суточного, месячного, квартального и годового отчета на основе 20 (30) - ти минутных значений по запросу пользователя;
- автоматический расчет массового выброса загрязняющих веществ;
- архивация (сохранение) вышеуказанных измеренных и расчетных данных;
- визуализация процесса на дисплее оператора;
- поддержка многопользовательского, многозадачного непрерывного режима работы в реальном времени;
- регистрация и документирование событий, ведение оперативной БД параметров режима, обновляемой в темпе процесса;
- контроль состояния значений параметров, формирование предупреждающих и аварийных сигналов;
- дополнительная обработка информации, расчеты, автоматическое формирование отчетов и сохранение их на жесткий диск АРМ;
- обмен данными между смежными системами;
- автоматическая самодиагностика состояния технических средств, устройств связи.
Система может быть подключена к внешнему программно-аппаратному комплексу для формирования экологической отчётности и (или) передавать данные в Государственный реестр объектов, оказывающих негативное воздействие на окружающую среду.
Влияние программного обеспечения системы учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Таблица 1 - Идентификационные данные ПО систем
| Система непрерывного контроля выбросов загрязняющих веществ от электростанции для собственных нужд, зав. № 3310-СНКВ | ||
| Идентификационные данные (признаки) | Значение | |
| Встроенное | Автономное | |
| Идентификационное наименование ПО | cwm0560.bin cwm0560.cab SIMATIC-S7-1200 | CEMSView |
| Номер версии (идентификационный номер) ПО, не ниже* | V5.60 6ES7214-1AE30-0XB0 | 4.0 build 93 |
| Система непрерывного контроля выбросов загрязняющих веществ от технологических линий (ТЛ) 1-3, зав. № 3300-СНКВ | ||
| Идентификационное наименование ПО | 395575-02-08 PS501 | CEMSView |
| Номер версии (идентификационный номер) ПО, не ниже* | V5.8 V1.3.2 | 4.0 build 93 |
| Система непрерывного контроля выбросов загрязняющих веществ от печи нагрева газа регенерации 509-F-100, зав. № 509-СНКВ | ||
| Система непрерывного контроля выбросов загрязняющих веществ от газоперекачивающего агрегата (ГПА-25), зав. № 414-СНКВ | ||
| Блок контроля потока БКП | ||
| Идентификационное наименование ПО | PG_424175.hex | Gas Sampling.exe |
| Номер версии (идентификационный номер) ПО, не ниже* | V2 0 4 | 1.1.0.0 |
| Преобразователи газоаналитические универсальные ПГУ-А | ||
| Идентификационное наименование ПО | v.0.1 | «ESP config» |
| Номер версии (идентификационный номер) ПО, не ниже* | Pgu_a_v0.1.hex | ESP_config_2.5.exe |
| Шкаф управления | ||
| Идентификационное наименование ПО | probotbor.stu | |
| Номер версии (идентификационный номер) ПО, не ниже* | 0.1 | |
| * изменения номера версии (идентификационного номера) могут носить любые буквенноцифровые изменения. | ||
Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности измерительных каналов содержания определяемых компонентов в промышленных выбросах в условиях эксплуатации с устройством отбора и подготовки пробы (в соответствии с постановлением правительства РФ №1847 от 16.11.2020 г.)_______________________________________________
| Источники выбросов | Электростанци я для собственных нужд | Технологиче ские линии (ТЛ) 1-3 | Печь нагрева газа регенерации 509-F-100 | Газоперекачива ющий агрегат (ГПА-25) | Пределы допускаемой приведенной погрешности1), % |
| Определяемый компонент | Диапазон измерений2) концентрации определяемого компонента, млн-1, %, (мг/м3)3) | ||||
| Оксид углерода (СО) | от 0 до 100 (от 0 до 116,19) | от 0 до 1000 (от 0 до 1162) | от 0 до 343 (от 0 до 400) | от 0 до 1000 (от 0 до 1164) | ±20 |
| Диоксид углерода (СО2) | от 0 до 10 % (от 0 до 182572) | от 0 до 20 % (от 0 до 365143) | - | - | ±20 |
| Оксид азота (NO) | от 0 до 100 (от 0 до 125) | от 0 до 200 (от 0 до 248) | от 0 до 160 (от 0 до 200) | от 0 до 300 (от 0 до 374) | ±20 |
| Диоксид азота (NO2) | - | от 0 до 200 (от 0 до 382) | от 0 до 65 (от 0 до 125) | от 0 до 200 (от 0 до 382) | ±20 |
| Метан (CH4) | от 0 до 100 (от 0 до 67) | - | от 0 до 2250 (от 0 до 1497) | - | ±20 |
| Кислород (О2) | от 0 до 25 % | от 0 до 25 %. | от 0 до 25 % | - | ±10 |
Таблица 3 - Метрологические характеристики входных каналов без учета метрологических характеристик ПИП Системы непрерывного контроля выбросов загрязняющих веществ от источников выбросов ОАО «Ямал СПГ» в условиях эксплуатации
| Входной сигнал ИК | Контролируемый технологический параметр | Пределы допускаемой погрешности | ||
| Определяемый параметр | Единицы измерений | Диапазон измерений4) | ||
| Сила постоянного тока от 4 до 20 мА | Температура промышленных выбросов | оС | от -50 до +500 | ±2 оС (абс.) |
| Абсолютное давление промышленных выбросов | кПа | от 0 до 120 | ±1,5 % (привед.)3) | |
| Дифференциальное давление | кПа | от 0 до 130 | ±1,0 % (привед.)3) | |
| Скорость газового потока | м/с | от 1,0 до 10 от 10 до 40 | ±5,0 % (отн.) ±2,5 % (отн.) | |
| Объемный расход промышленных выбросов1) | м3/ч | от SXV min до SXV max, где S - площадь поперечного сечения трубы, м2; V - скорость потока, м/с. | ±20 % (отн.)2) | |
| Электрическое сопротивление постоянному току, от 80,31 до 280,98 Ом | Температура промышленных выбросов | °С | от -50 до +500 | ±2 °С (абс.) |
| 1) расчетное значение с учетом измерительного сечения, фактического места установки на дымовой трубе и скорости газового потока от 1,0 до 40 м/с; 2) пределы допускаемой погрешности измерений объемного расхода с учетом погрешности измерения газового потока и площади сечения дымовой трубы; 3) приведенные к верхнему к верхнему значению диапазона измерений; 4) единица младшего разряда измерительных каналов: - температуры - 0,1 оС - давления - 0,1 кПа - скорости потока - 0,01 м/с - расхода - 1 м3/ч | ||||
Таблица 4 - Метрологические характеристики выходного сигнала
| Выходной сигнал | Диапазон выходного сигнала | Пределы допускаемой приведенной к ВПИ погрешности |
| Сила постоянного тока, мА | от 4 до 20 | ±1,0 % |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 110 до 400 50±1 |
| Потребляемая мощность каждого источника выбросов, Вт, не более | 48000 |
| Габаритные размеры (Д*Ш*В), мм, не более: - блок-контейнер электростанции для собственных нужд - шкаф технологических линий (ТЛ) 1-3 - шкаф печи нагрева газа регенерации 509-F-100 - шкаф газоперекачивающего агрегата (ГПА-25) | 3159x2437x2982 3300x2630x3450 1250x1140x2250 800x305x1200 |
| Масса, кг, не более: - блок-контейнер электростанции для собственных нужд - шкаф технологических линий (ТЛ) 1-3 - шкаф печи нагрева газа регенерации 509-F-100 - шкаф газоперекачивающего агрегата (ГПА-25) | 1960 2000 250 200 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °С - диапазон относительной влажности, % - диапазон атмосферного давления, кПа | от -49 до +40 от 30 до 98 от 84 до 106,7 |
| Условия эксплуатации газоаналитического оборудования и измерительных контроллеров (в блок-контейнерах): - диапазон температуры окружающей среды, °С - диапазон относительной влажности (без конденсации влаги), % - диапазон атмосферного давления, кПа | от +5 до +35 до 95 от 84 до 106,7 |
| Параметры анализируемого газа на входе в пробоотборный зонд: - температура, °С, не более | +550 |
| Предел допускаемого времени установления показаний (время одного цикла без учета транспортного запаздывания), с | 120 |
| Средний срок службы, лет, не менее | 15 |
| Средняя наработка до отказа, ч, не менее | 60 000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским методом.
Таблица 6 - Комплектность системы
| Наименование | Обозначение | Количество |
| Система непрерывного контроля выбросов загрязняющих веществ от источников выбросов ОАО «Ямал СПГ» в составе: | Зав. № 001 | 1 шт. |
| Система непрерывного контроля выбросов загрязняющих веществ от электростанции для собственных нужд, в составе: | Зав. № 3310-СНКВ | 1 шт. |
| Газоанализаторы GMS800 (мод. GMS810) (рег. № 46284-10) | Зав. № 14300055 Зав. № 14300053 Зав. № 14300051 Зав. № 14300049 Зав. № 14300050 Зав. № 14300052 Зав. № 14300018 Зав. № 14300017 Зав. № 14300014 Зав. № 14300012 Зав. № 14300054 Зав. № 14300013 Зав. № 14300015 Зав. № 14300048 Зав. № 14300019 Зав. № 14300016 Зав. № 15050021 Зав. № 15050020 Зав. № 15050019 Зав. № 15050016 Зав. № 16460003 Зав. № 15050018 Зав. № 15050015 Зав. № 15050013 | 24 шт. |
| Системы измерений расхода выбросов отработанных газов на электростанции собственных нужд ОАО «Ямал СПГ» (рег. № 76804-19) | Зав. № 1 Зав. № 2 Зав. № 3 Зав. № 4 Зав. № 5 Зав. № 6 Зав. № 7 Зав. № 8 Зав. № 9 Зав. № 10 Зав. № 11 Зав. № 12 | 12 шт. |
| Преобразователи расхода измерительные SDF | Зав. № 150110612; | 12 шт. |
| Наименование | Обозначение | Количество |
| (рег. № 57091-14) | Зав. № 150110614; Зав. № 140710283; Зав. № 140710282; Зав. № 150110615; Зав. № 150110613; Зав. № 140710278; Зав. № 150110616; Зав. № 150110619; Зав. № 150110617; Зав. № 150110618; Зав. № 140710279 | |
| Преобразователи давления измерительные SITRANS P типа 7MF модификации DSIII (7MF-4433) (рег. № 45743-10) | Зав. № N1-F217-9120022; Зав. № N1-F217-9120069; Зав. № N1-F217-9120021; Зав. № N1-F217-9120068; Зав. № N1-ED01-9120290; Зав. № N1-F318-9120073; Зав. № N1-F318-9120072; Зав. № N1-ED01-9120289; Зав. № N1-F513-9120071; Зав. № N1-H829-9120058; Зав. № N1-FN17-9120001; Зав. № N1-FN17-9120002 | 12 шт. |
| Преобразователи давления измерительные SITRANS P типа 7MF модификации DSIII (7MF-4233) (рег. № 45743-10) | Зав. № N1-F213-9061490; Зав. № N1-F213-9061492; Зав. № N1-F213-9061491; Зав. № N1-F213-9061489; Зав. № N1-ED01-9060736; Зав. № N1-F318-9061778; Зав. № N1-F318-9061779; Зав. № N1-ED01-9060735; Зав. № N1-F513-9062474; Зав. № N1-H829-9067811; Зав. № N1-FN17-9064651; Зав. № N1-FN17-9064652 | 12 шт. |
| Термопреобразователи сопротивления TR модификации TR10-A (рег. № 47279-11) | Зав. № 110AJD8W; Зав. № 110AJS2S; Зав. № 110AJD8X; Зав. № 110AJS2T; Зав. № 110AJD8Y; Зав. № 110AJS2U; Зав. № 110AJD8Z; Зав. № 110AJS2V; Зав. № 110AJD90; Зав. № 110AJD91; Зав. № 110AJD92; Зав. № 110AJD93 | 12 шт. |
| Наименование | Обозначение | Количество |
| Преобразователи вторичные серии Т модификации Т24 (рег. № 54571-13) | Зав. № 55E2600349453; Зав. № 55E2600349457; Зав. № 55E2600349705; Зав. № 55E2600349576; Зав. № 55E2600349649; Зав. № 55E2600162805; Зав. № 55E2600162806; Зав. № 55E2600349539; Зав. № 55E2600349497; Зав. № 55E2600409645; Зав. № 55E2600409626; Зав. № 55E2600409542; | 12 шт. |
| Система непрерывного контроля выбросов загрязняющих веществ от технологических линий (ТЛ) 1-3, в составе | Зав. № 3300-СНКВ | 1 шт. |
| Газоанализаторы многоканальные А02000 модели АО 2020 (рег. №27467-09) | Зав. № "3.358656.4 Limas11UV: 3.356132.4 Uras26: 3.358662.4 Magnos206: 3.358677.4"; Зав. № "3.358654.4 Limas11UV: 3.356130.4 Uras26: 3.358660.4 Magnos206: 3.358672.4"; Зав. № "3.358658.4 Limas11UV: 3.356134.4 Uras26: 3.358664.4 Magnos206: 3.358676.4"; Зав. № "3.358659.4 Limas11UV: 3.356135.4 Uras26: 3.358665.4 Magnos206: 3.358673.4"; Зав. № "3.358657.4 Limas11UV: 3.356133.4 Uras26: 3.358663.4 Magnos206: 3.358675.4"; Зав. № "3.358655.4 Limas11UV: 3.356131.4 Uras26: 3.358661.4 Magnos206: 3.387802.8" | 6 шт. |
| Измерители скорости потока D-FL 100 (рег. № 18069-12) | Зав. № 1245091 Зав. № 1245090 Зав. № 1245093 Зав. № 1245092 Зав. № 1245088 Зав. № 1245089 | 6 шт. |
| Преобразователи давления измерительные 2600Т (модификация 266), 266DSH (рег. № 47079-11) | Зав. № 3K646615014329; Зав. № 3K646615014328; | 6 шт. |
| Наименование | Обозначение | Количество |
| Зав. № 3K646615014332; Зав. № 3K646615014327; Зав. № 3K646615014331; Зав. № 3K646615014330 | ||
| Преобразователи давления измерительные 2600Т (модификация 266), 266NSH (рег. № 47079-11) | Зав. № 3K646615014322; Зав. № 3K646615014324; Зав. № 3K646615014323; Зав. № 3K646615014321; Зав. № 3K646615014326; Зав. № 3K646615014325 | 6 шт. |
| Датчики температуры SensyTemp серии TSP модификации TSP121 (рег. № 50032-12) | Зав. № 210003479936007; Зав. № 210003479936003; Зав. № 210003479936006; Зав. № 210003479936002; Зав. № 210003479936004; Зав. № 2100003479936000 | 6 шт. |
| Анализаторы кислорода циркониевые «AZ30» (рег. № 56902-14) | Зав. № 3K220000240480 Зав. № 3K220000240478 Зав. № 3K220000240477 Зав. № 3K220000240476 Зав. № 3K220000560510 Зав. № 3K220000240481 | 6 шт. |
| Система непрерывного контроля выбросов загрязняющих веществ от печи нагрева газа регенерации 509-F-100, в составе | Зав. № 509-СНКВ | 1 шт. |
| Измерители скорости потока D-FL 100 с электронным блоком D-FL 100-20 (рег. № 66707-17) | Зав. № 1284523 | 1 шт. |
| Преобразователи давления измерительные 2600Т (модификация 266), 266DSH (рег. № 47079-11) | Зав. № 3K646619004929 Зав. № 3K646619004932 Зав. № 3K646619023928 Зав. № 3K646619023929 | 4 шт. |
| Наименование | Обозначение | Количество |
| Термопреобразователи сопротивления платиновые SensyTemp серии TSP модели TSP321 (рег. № 69355-17) | Зав. № 3K112000028836 Зав. № 3K112000028837 | 2 шт. |
| Система непрерывного контроля выбросов загрязняющих веществ от газоперекачивающего агрегата (ГПА-25), в составе | Зав. № 414-СНКВ | 1 шт. |
| Комплекты газоаналитические с устройством отбора газовой пробы «КГЭСП-У ОГПЭС» (рег. № 62864-15) | Зав. № 7205 Зав. № 7206 | 2 шт. |
| Газоанализаторы многоканальные А02000 модели АО 2020 (рег. №27467-09) | Зав. № 3.376639.9 | 1 шт. |
| Анализаторы кислорода циркониевые EXA ZR исполнения ZR402G, зонд ZR22S (рег. № 22117-01) | Зав. № 91UC12590, (зонд №91UC12589) | 1 шт. |
| Измерители скорости потока D-FL 100 с электронным блоком D-FL 100-20 (рег. № 66707-17) | Зав. № 1282561 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 1 «Введение и техническое описание» руководства по эксплуатации «Система непрерывного контроля выбросов загрязняющих веществ от источников выбросов ОАО «Ямал СПГ». Руководства по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.960-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Метрологическое обеспечение автоматических измерительных систем для контроля вредных промышленных выбросов. Основные положения;
Техническая документация ОАО «Ямал СПГ».
