| Номер в госреестре | 90633-23 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-20000 |
| Изготовитель | Акционерное общество "Новокузнецкий завод металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК ИМ Н.Е. КРЮКОВА"), Кемеровская обл., г. Новокузнецк |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС-20000 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего объему, указанному в градуировочной таблице резервуара.
Резервуар представляет собой стальную вертикальную конструкцию цилиндрической формы со стационарной крышей без понтона.
Тип резервуара - вертикальный стальной цилиндрический. Резервуар оборудован боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуар оснащен молниезащитой, защитой от статического электричества и системой тушения пожара.
Тип размещения - наземный. Фундамент резервуара соответствует требованиям ГОСТ 31385-2016 «Резервуар вертикальный цилиндрический стальной для нефти и нефтепродуктов. Общие технические условия».
Заводской номер нанесен на стенку резервуара в виде буквенно-цифрового обозначения аэрографическим способом.
Пломбирование резервуара не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Резервуар зав. № РМ-2 расположен на территории Публичного акционерного общества "Территориальная Генерирующая Компания №1" теплоэлектроцентраль филиал "Невский" (ПАО «ТГК-1») по адресу: г. Санкт-Петербург, ул. Софийская, д.96.
Общий вид резервуаров представлен на рисунках 1,2.

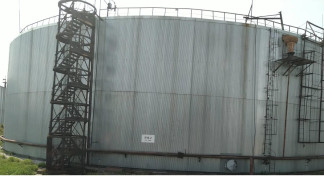

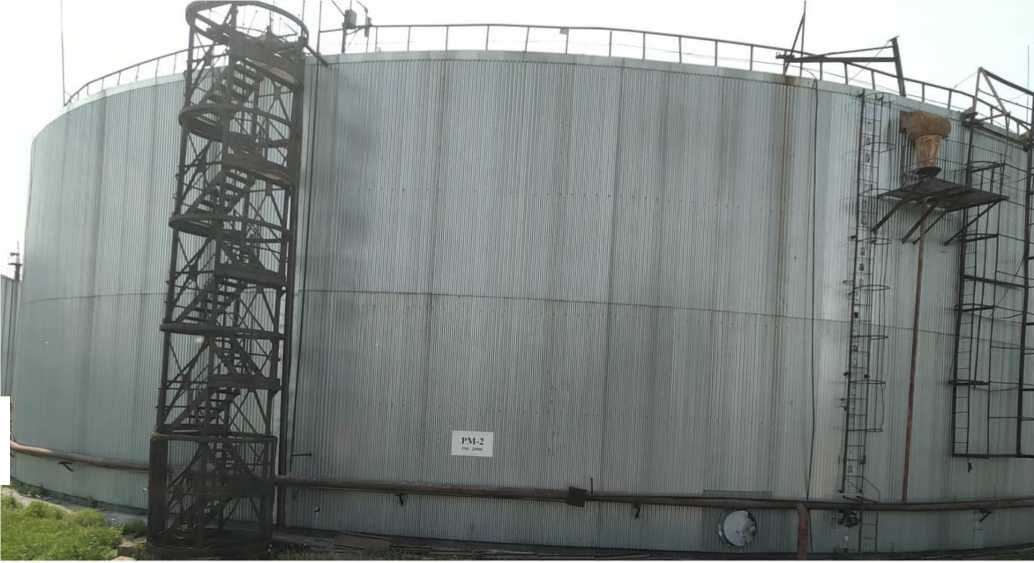

Рисунок 1 - Общий вид резервуара РВС-20000 зав.№ РМ-2

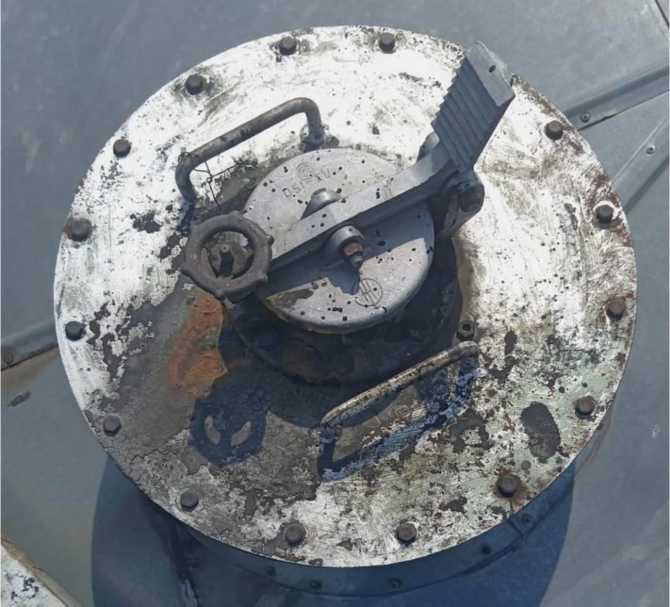

Рисунок 2 - Фото замерного люка резервуара РВС-20000 зав.№ РМ-2
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуаров | РВС-20000 |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров, % | ±0,10 |
| Средний срок службы, лет, не менее | 50 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
отсутствует возможность нанесения знака поверки на средство измерения.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-20000 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 1 пункт 1.6 паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
