| Номер в госреестре | 90629-23 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | WZPG2-2410 |
| Изготовитель | Shenyang Zhongse Temperature Measuring Instrument Material Institute Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 01.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые WZPG2-2410 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры различных сред.
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи имеют неразборную конструкцию и конструктивно выполнены в виде измерительной вставки в защитной арматуре с монтажными элементами, соединенной с коммутационной головкой, выполненной из алюминиевого сплава. Внутрь измерительной вставки ТС помещены два платиновых ЧЭ с минеральной изоляцией проводов.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Материал защитной арматуры измерительной вставки - нержавеющая сталь.
Схема соединения внутренних проводов ТС с ЧЭ: 3-х проводная.
Общий вид ТС с указанием места нанесения заводского номера представлен на рисунке

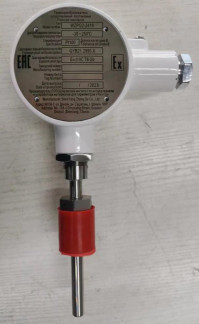

Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр и английских букв, указан на маркировочной табличке, прикрепленной к задней стенке коммутационной головки. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.
Метрологические и основные технические характеристики термопреобразователей сопротивления платиновых WZPG2-2410 приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -30 до +250 |
| Условное обозначение НСХ по ГОСТ 6651-2009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по ГОСТ 6651-2009/МЭК 60751 | B |
| Допуск по ГОСТ 6651-2009/МЭК 60751, °С | ±(0,3+0,005-|t|) |
| Примечание: |t| - абсолютное значение температуры, °С, без учета знака. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С и относительной влажности воздуха не выше 80 %, МОм (при 100 В), не менее | 100 |
| Длина монтажной части ТС, мм | от 100 до 500 |
| Диаметр монтажной части ТС, мм | от 4 до 10 |
| Масса, кг, не более | 2,0 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -50 до +150 95 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP55 |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb |
| Средняя наработка до отказа, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность ТС
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления платиновый | WZPG2-2410 | 1 шт. |
| Паспорт (на русском языке) | - | 1 экз. |
приведены в разделе «Проведение измерений» паспорта.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Международный стандарт МЭК 60751:2022 Промышленные платиновые термометры сопротивления и температурные датчики;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя фирмы Shenyang Zhongse Temperature Measuring Instrument Material Institute Co., Ltd., Китай.
