| Номер в госреестре | 90605-23 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | Сумгаитский завод металлических конструкций, Азербайджан, г. Сумгаит (изготовлен в 1990 г.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-1000, (далее - резервуар), предназначен для измерения объёма нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на измерении объема нефтепродуктов в зависимости от уровня их наполнения.
Резервуар представляет собой металлический сосуд, состоящий из цилиндрической стенки, со стационарной крышей, имеющей уклон от центра к периферии.
Стенки, днище и кровля резервуара изготовлены из листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз, на противоположной стороне имеется смотровой люк.
Резервуар снабжен площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуара имеются смотровой (световой) люки и вентиляционные патрубки.
Заводской номер в виде цифрового значения нанесен на цилиндрическую стенку резервуара аэрографическим способом и на паспорт типографским способом.
Резервуар стальной вертикальный цилиндрический РВС-1000 зав. № 5 расположен в котельном цехе № 5 «БашРТС-Стерлитамак» ООО «БашРТС»: Башкортостан, г. Ишимбай, ул. Блохина, д. 19.
Нанесение знака поверки на средство измерений не предусмотрено.

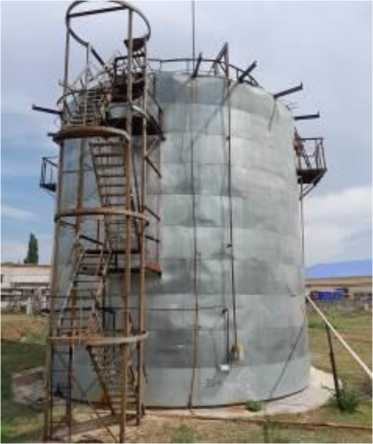

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-1000
Пломбирование резервуара стального вертикального цилиндрического РВС-1000 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм - высота резервуара - внутренний диаметр | 11920 10510 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет | 20 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-1000 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в п. 3 «Порядок работы» паспорта на резервуар
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
