| Номер в госреестре | 90573-23 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГ20(10/10) |
| Изготовитель | Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГ20(10/10) (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Установка резервуара РГ20(10/10) - подземная.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом сублимации на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к технологической шахте резервуара.
Резервуар РГ20(10/10) с заводским номером 3076 расположен на территории №2 ФГКУ «Санаторий «Анапа» по адресу: 353456, Краснодарский край, г. Анапа, Пионерский проспект, 72.
Эскиз общего вида резервуара приведен на рисунке 2. Фотография горловин и измерительных люков приведена на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

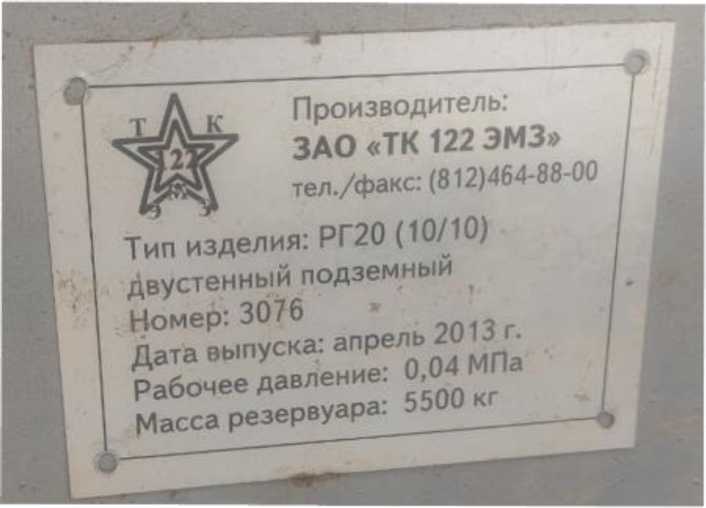

Рисунок 1 - Маркировочная табличка резервуара

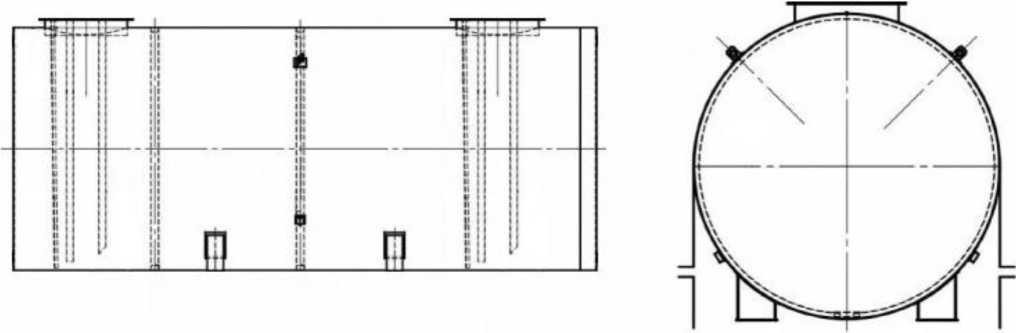

Рисунок 2 - Эскиз общего вида резервуара

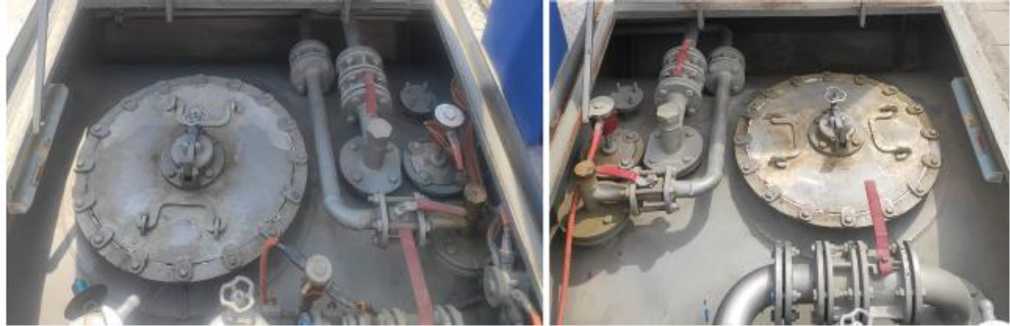

Рисунок 3 - Горловины и измерительные люки резервуара РГ20(10/10) зав.№ 3076 Пломбирование резервуара РГ20(10/10) не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20 |
| Номинальная вместимость секции №1, м3 | 10 |
| Номинальная вместимость секции №2, м3 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГ20(10/10) | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 2 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
