| Номер в госреестре | 90558-23 |
| Наименование СИ | Термометры технические жидкостные специальные |
| Обозначение типа СИ | ТТЖС |
| Изготовитель | Общество с ограниченной ответственностью "Пензапромарматура" (ООО "Пензапромарматура"), г. Пенза |
| Год регистрации | 2023 |
| Срок свидетельства | 24.11.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры технические жидкостные стеклянные ТТЖС (далее - термометры) предназначены для измерений температуры жидких и газовых сред.
Принцип действия термометров основан на тепловом изменении объёма термометрической жидкости в зависимости от температуры измеряемой среды.
Термометры состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью, и стеклянной цилиндрической оболочки с вмонтированной внутри шкалой, изготовленной из металла или пластика.
Термометры изготовлены из термически обработанного стекла.
В качестве термометрической жидкости используется керосин.
Термометры изготавливаются в различных конструктивных исполнениях. Исполнения термометров отличаются габаритными размерами, нормированными значениями диапазонов измерений, ценой деления шкалы и её материалом, а также пределами допускаемой абсолютной погрешности.
Пример записи термометров при заказе:
Термометр технический жидкостный стеклянный ТТЖС-А-Б-В-Г,
где А - значение верхнего предела измерений термометра °С;
Б - длина погружной части термометра, мм;
В - цена деления шкалы термометра, °С;
Г - материал, из которого изготовлена шкала (М - металл, П - пластик).
Пломбирование термометров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки непосредственно на термометры не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из сочетания букв русского алфавита и арабских цифр, наносится на обратную сторону шкалы типографским способом или на стекло корпуса термометра с обратной стороны шкалы способом ультрафиолетовой лазерной гравировки.

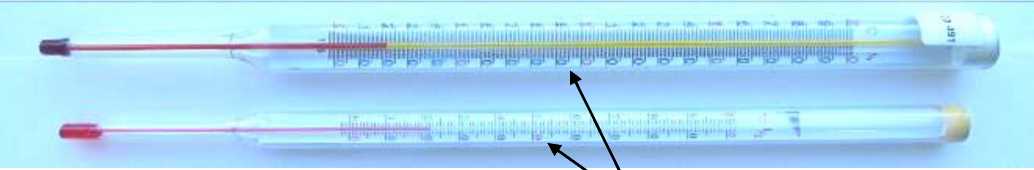

Общий вид термометров приведен на рисунке 1.
Место нанесения знака
утверждения типа и заводского номера
Рисунок 1 - Общий вид термометров
Метрологические и технические характеристики представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений температуры, °С | от 0 до +100 от 0 до +150 от 0 до +200 |
| Цена деления шкалы, °С | 1 или 2 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне измерений от 0 до +100 °С: - для цены деления 1 °С - для цены деления 2 °С | ±1 ±2 |
| - в диапазоне измерений св. +100 до +200 °С: - для цены деления 1 °С - для цены деления 2 °С | ±2 ±3 |
Таблица 2 - Технические характеристики
| Наименование параметра | Значение |
| Габаритные размеры (диаметрхдлина), мм, не более | 020x310 |
| Номинальная длина погружной части термометра, мм | 66 или 103 |
| Масса, кг, не более | 0,05 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 25 °С, %, не более - атмосферное давление, кПа (мм рт. ст.) | от 0 до +50 80 от 84 до 106,7 (от 630 до 800) |
наносится на обратную сторону вложенной шкалы термометра и верхнюю часть титульного листа паспорта типографским способом.
Комплектность термометров приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр технический жидкостный стеклянный | ТТЖС-А-Б-В* | 1 шт. |
| Футляр | _ | 1 шт. |
| Термометр технический жидкостный стеклянный ТТЖС. Паспорт | 26.51.51-014-53719263 ПС | 1 экз. |
| Примечание: * в зависимости от исполнения | ||
приведены в разделе 8 «Эксплуатация и монтаж» документа 26.51.51-014-53719263 ПС «Термометр технический жидкостный стеклянный ТТЖС. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний;
ТУ 26.51.51-014-53719263-2023 «Термометры технические жидкостные стеклянные ТТЖС. Технические условия».
