| Номер в госреестре | 90553-23 |
| Наименование СИ | Устройства сбора и передачи данных |
| Обозначение типа СИ | Техноспринт-УСПД |
| Изготовитель | Общество с ограниченной ответственностью "РИМ-РУС" (ООО "РИМ-РУС"), г. Рязань |
| Год регистрации | 2023 |
| Срок свидетельства | 24.11.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства сбора и передачи данных Техноспринт-УСПД (далее по тексту - УСПД) предназначены для синхронизации и поддержания собственной шкалы времени относительно UTC(SU), коррекции времени подключенных счетчиков электрической энергии, имеющих встроенные часы, а также для сбора и хранения информации с приборов учёта (далее - ПУ), с последующей передачей в систему верхнего уровня информационно-вычислительных комплексов (далее - ИВК) в составе автоматизированных информационно-измерительных систем комплексного учета энергоресурсов.
Принцип действия УСПД основан на получении, хранении, учете по времени и передаче данных ПУ, подключенных к УСПД по цифровым интерфейсам связи.
УСПД обеспечивает выполнение следующих функций:
- автоматический сбор показаний приборов учёта о приращениях электрической энергии с заданной дискретностью: учитываются показания на начало месяца суммарно и по тарифам, текущие показатели суммарно и по тарифам; профили электроэнергии суммарно и по тарифам;
- накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на верхний уровень учёта ИВК;
- измерение текущего времени, ведение календаря, при необходимости коррекция текущего времени ПУ один раз в сутки;
- обеспечение прямого доступа к ПУ с верхнего уровня ИВК;
- управление устройством коммутации нагрузки ПУ;
- считывание журналов событий со всех контролируемых ПУ на единый момент времени;
- передачу сообщений об аварийных событиях в ПУ;
- обеспечение следующих режимов обмена информацией и сбора данных:
- по регламенту;
- спорадически;
- по запросу;
- конфигурирование с помощью программного обеспечения через порты RS-422, Ethernet, USB;
- выполнение самодиагностики с записью событий в журнале событий;
- обновление ПО.
Конструктивно УСПД состоит из печатной платы с элементами и разъемами для внешних подключений, размещенной в едином пластиковом корпусе одностороннего обслуживания, который предназначен для крепления на DIN рейку.
Устройство имеет 6 портов интерфейса RS422. Имеются выходы телеуправления по трём каналам (DOUT) и входы телесигнализации по четырём каналам (DIN).
УСПД обеспечивает ведение журнала событий, в котором фиксируются:
- пропадание основного напряжения питания;
- восстановление основного напряжения питания;
- пропадание напряжения резервного источника питания;
- восстановление напряжения резервного источника питания;
- установка текущего времени;
- самодиагностика;
- обновление ПО;
- изменение настроек, собираемых данных;
- изменение настроек опроса.
УСПД обеспечивает хранение не менее 100 последних записей журнала для каждого типа событий.
Общий вид УСПД с указанием мест нанесения знака утверждения типа, знака поверки и заводских стикеров представлен на рисунке 1.
Знак поверки наносится на пломбы в виде оттиска в соответствии с рисунком 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на панель УСПД типографским способом.

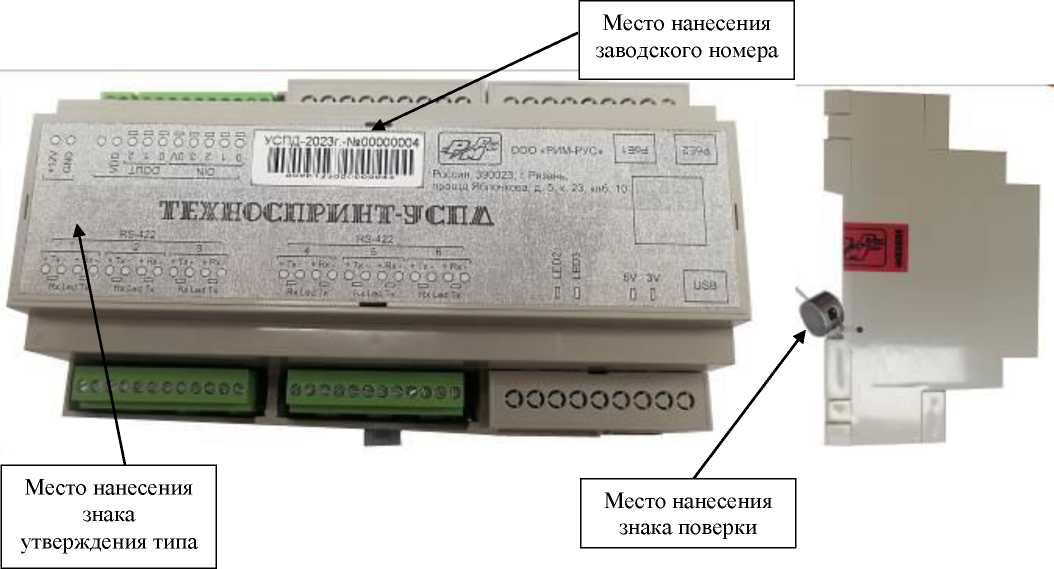

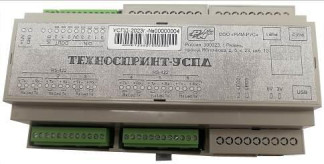

Рисунок 1 - Общий вид УСПД с указанием мест нанесения заводского номера, знака поверки и знака утверждения типа
Программное обеспечение (далее - ПО) разделяется на метрологически незначимое и метрологически значимое ПО.
Метрологически незначимое ПО обеспечивает выполнение всех функций УСПД в соответствии с его назначением, кроме выполнения функции ведения и синхронизации времени.
Метрологически незначимое ПО не вносит изменения в измерительную и другую информацию, собранную с ПУ. Включение, отключение и параметризация отдельных функций прикладного ПО, а также обновление версии прикладного ПО может быть выполнено на объекте эксплуатации.
Метрологически значимое ПО обеспечивает функции ведения и синхронизации времени, устанавливается на предприятии-изготовителе, не имеет параметров конфигурации и не подлежит изменению на объекте эксплуатации.
Метрологические характеристики УСПД нормированы с учетом влияния метрологически значимого ПО.
Метрологически значимое ПО не может быть считано из УСПД без применения специальных программно-технических устройств.
Конструкция УСПД исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SoftwareMCU.hex |
| Номер версии (идентификационный номер) ПО | не ниже 0.5 |
| Цифровой идентификатор ПО | a44e0f65efff104c96b3b15714cff815 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности хода внутренних часов в автономном режиме за сутки при нормальной температуре (23±5) °C, с | ±0,5 |
| Пределы допускаемой абсолютной погрешности хода внутренних часов в автономном режиме за сутки в диапазоне рабочих температур, с | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 12 до 36 |
| - ток потребления, А, не более | 0,83 |
| Потребляемая мощность, Вт, не более | 10 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -40 до +50 |
| Габаритные размеры, мм, не более: - ширина | 160 |
| - высота | 60 |
| - глубина | 100 |
| Масса, кг, не более | 0,300 |
| Средняя наработка на отказ, ч, не менее | 125000 |
| Средний срок службы, лет, не менее | 18 |
наносится на корпус УСПД согласно схеме, указанной на рисунке 1 и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./ экз. |
| Устройства сбора и передачи данных Техноспринт-УСПД | - | 1 |
| Руководство по эксплуатации | АЦПФ.411728.001РЭ | 1 |
| Инструкция по конфигурированию | АЦПФ.411728.001И1 | 1 |
| Формуляр | АЦПФ.411728.001ФО | 1 |
приведены в разделе 4 «Устройство и работа» руководства по эксплуатации АЦПФ.411728.001РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
АЦПФ.411728.001ТУ. Устройства сбора и передачи данных Техноспринт-УСПД. Технические условия.
