| Номер в госреестре | 90547-23 |
| Наименование СИ | Манометры разности давлений |
| Обозначение типа СИ | CYW-100B |
| Изготовитель | "Jiangsu Daya Automatic Control Equipment Co., Ltd", Китай |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры разности давлений CYW-100B (далее - манометры) предназначены для измерений разности давлений газообразных и жидких сред.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, которая с помощью передаточного механизма преобразуется в угловое перемещение стрелки манометра.
Манометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой, стрелкой и защитного стекла, помещенных в металлический корпус.
К манометрам данного типа относятся приборы со следующими заводскими номерами: К2308-683, К2308-684, К2308-685, К2308-686, К2308-687, К2308-688, К2306-547, К2306-548, К2306-549, К2306-552, К2023-06-118, К2023-06-119, 120934189, 120934190.

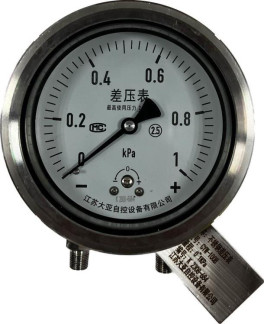

Внешний вид манометров и место нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера
•ими.
РиСуНОК 1 — Внешний вид iviariuivicipuB м ivicuiu nancvcnna оапидиллл н номера
Пломбирование манометров не предусмотрено.
Нанесение знака поверки на манометры не предусмотрено.
Заводской номер, в виде буквенно-цифрового обозначения, нанесен на циферблат манометра типографским способом
Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений разности давлений, кПа | от 0 до 1 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления, % | ±2,5 |
| Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °C | ±1,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более - атмосферное давление, кПа | от +21 до +25 85 от 84 до 106,7 |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, C - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +70 85 от 84 до 106,7 |
| Максимальное статическое деление, кПа | 60 |
| Габаритные размеры (диаметр*длинахвысота), мм, не более: | 110x145x66 |
| Масса, кг, не более: | 2 |
наносится типографским способом на титульный лист манометра.
приведена в таблице 3
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Манометры | CYW-100B | 14 шт. |
| Паспорт | — | 14 шт. |
приведены в раздел 4 паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па».
