| Номер в госреестре | 90504-23 |
| Наименование СИ | Установка для измерений геометрических параметров дисков специальных |
| Обозначение типа СИ | УДЗТК 1910 |
| Изготовитель | Общество с ограниченной ответственностью "Дизель-тест-Комплект" (ООО "Дизель-тест-Комплект"), г. Екатеринбург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для измерений геометрических параметров дисков специальных УДЗТК 1910 (далее - установка) предназначена для измерений толщины, внутреннего и наружного диаметров, отклонений от плоскостности, а также длины общей нормали дисков специальных при их контроле на разных стадиях производства.
Принцип работы установки основан на сканировании поверхности контролируемых дисков с помощью лазерных триангуляционных датчиков.
Контролируемый диск помещается в рабочую зону установки и фиксируется с использованием вакуума на опорных стойках, находящихся на вращающемся столе, управляемом установленным на жестком диске персонального компьютера (ПК) программным обеспечением (ПО).
При вращении диска его контролируемая поверхность попадает в рабочую зону триангуляционных лазерных датчиков. Датчики, в свою очередь, производят сканирование поверхности диска и передают измеренные данные управляющему ПО, которое на основе полученного от датчиков 3D облака точек поверхности диска, рассчитывает требуемые геометрические параметры, формирует протокол с измеренными значениями. Оперативное отображение результатов измерений осуществляется на мониторе ПК, записывается в память, передается по сети оператору.
Конструктивно установка, в том числе, составляющие конструкции установки: фланец поворотного стола, направляющие подвижных механических элементов, кронштейны неподвижных элементов смонтированы на едином жестком основании, представляющим собой толстостенную алюминиевую плиту, что исключает микроперемещения элементов конструкции относительно друг друга, влияющие на точность измерений.
Установка содержит поворотную ось для вращения контролируемого диска, а также три независимые оси для перемещения триангуляционных датчиков в зону измерений. Кроме того, имеется одна управляемая ось, предназначенная для радиального перемещения опорных стоек, на которые укладываются диски разных диаметров.
Все элементы конструкции, в том числе механические и электромеханические узлы установки, не находящиеся непосредственно в рабочей области измерений, защищены прочным корпусом, исключающим воздействие оперативного персонала.
К данному типу средств измерений относится установка для измерений геометрических параметров дисков специальных УДЗК 1910 зав. № 2001.
Данные измерений могут быть сохранены на флэш-карте, а также распечатаны на принтере.
Заводской номер, обозначение установки, товарный знак предприятия-изготовителя и год выпуска нанесены методом высокостойкой термотрансферной печати на полиэстерную маркировочную табличку, расположенную на корпусе установки.

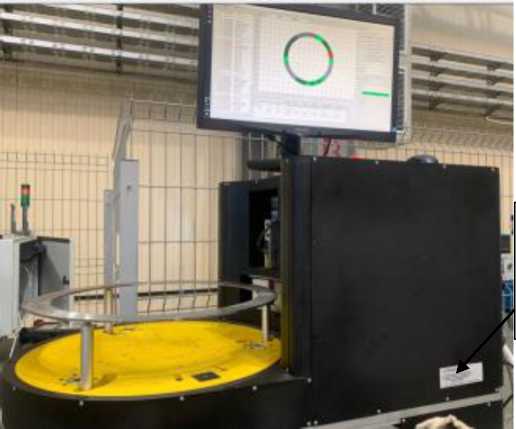

Общий вид установки с указанием места нанесения заводского номера, знака утверждения типа, года выпуска и товарного знака предприятия-изготовителя представлен на рисунке 1.
Место нанесения заводского номера, знака утверждения типа, года выпуска, товарного знака предприятия
Рисунок 1 - Общий вид установки
Пломбирование установки не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение установлено на жестком диске компьютера. В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.
Идентификационные данные программного обеспечения установки приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UVZ_QT |
| Номер версии (идентификационный номер) ПО | 1.1.Х* |
| Цифровой идентификатор ПО | _ |
| * - «Х» может принимать значения от 0 до 9 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений внутреннего диаметра, мм | от 333 до 451 |
| Пределы допускаемой абсолютной погрешности измерений внутреннего диаметра, мм | ±0,05 |
| Диапазон измерений наружного диаметра, мм | от 407 до 515 |
| Пределы допускаемой абсолютной погрешности измерений наружного диаметра, мм | ±0,05 |
| Диапазон измерений толщины, мм | от 3,4 до 4,6 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм | ±0,05 |
| Диапазон измерений отклонений от плоскостности, мм | от 0 до 0,5 |
| Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности, мм | ±0,05 |
| Пределы допускаемой абсолютной погрешности измерений длины общей нормали*, мм | ±0,1 |
| Цена единицы наименьшего разряда показывающего устройства, мм | 0,001 |
| Примечание: - Значения геометрических параметров при температуре окружающей среды +20 °С. * - Относится к экземплярам дисков специальных с наличием зубьев и номинальной длиной общей нормали 142 и 170 мм. | |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, В^А, не более | 500 |
| Габаритные размеры, мм, не более: | |
| - длина | 1200 |
| - ширина | 600 |
| - высота | 800 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +30 |
| - относительная влажность, %, не более | 80 |
наносится методом прямой печати на табличку, расположенную на корпусе установки, и на титульный лист руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка для измерений геометрических параметров дисков специальных | УДЗТК 1910 | 1 шт. |
| Образец диска | 069-125 | 1 шт. |
| Образец диска | 072-125 | 1 шт. |
| Образец диска | 071-130 | 1 шт. |
| Образец диска | 071-495 | 1 шт. |
| Образец диска | 074-130 | 1 шт. |
| Образец диска | 074-495 | 1 шт. |
| Персональный компьютер | 1 шт. | |
| Руководство по эксплуатации | УДЗТК.1910.00-00.00 | 1 экз. |
| Методика поверки | 1 экз. |
приведены в документе УДЗТК.1910.00-00.00 «Установка для измерений геометрических параметров дисков специальных УДЗТК 1910. Руководство по эксплуатации». Раздел 4 «Использование по назначению».
Техническая документация Изготовителя;
Локальная поверочная схема для средств измерений геометрических параметров дисков специальных;
Локальная поверочная схема для средств измерений длины в области измерений отклонений от плоскостности дисков специальных.
