| Номер в госреестре | 90502-23 |
| Наименование СИ | Счетчики воды крыльчатые универсальные |
| Обозначение типа СИ | СВК-15У |
| Изготовитель | Индивидуальный предприниматель Карпов Андрей Николаевич (ИП Карпов А.Н.), г. Альметьевск, Республика Татарстан |
| Год регистрации | 2023 |
| Срок свидетельства | 17.11.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики воды крыльчатые универсальные СВК-15У (далее-счётчики) предназначены для измерений объёма жидкости в потоке.
Принцип действия счётчиков основан на измерении числа оборотов крыльчатки, вращающейся со скоростью, пропорциональной объему воды, протекающей в трубопроводе. Вращение оси крыльчатки счетчиков через магнитную муфту передается счетному механизму, пор показаниям которого определяют количество воды, прошедшей через счетчик.
Конструктивно счетчики состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в измерительную камеру и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. После зоны вращения крыльчатки, пода попадает в выходной патрубок. Через крышку измерительной камеры и разделительный стакан счетного механизма, вращение ведущей части магнитной муфты передается ее ведомой части. Ведомая часть связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные единицах объёма жидкости. Кроме отсчетного устройства роликового типа, имеются стрелочные указатели для определения долей кубического метра и сигнальный элемент, используемый при настройке и поверке счётчиков.
Счетчики могут изготавливаться с различным видом пломбировочных колец и дизайном счетного механизма.
Счетчики имеют метрологический класс А или В по ГОСТ Р 50193.1-92.
Клеймение счётчиков выполняется при помощи серого пломбировочного кольца или свинцовой (либо другой) пломбы (для красных пломбировочных колец).
Общий вид счетчиков представлен на рисунке 1.
Рисунок 1 - Общий вид счетчиков
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место пломбировки счетчика Место нанесения знака поверки
а) б)
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков:
а) место пломбировки счётчиков с красным кольцом;
б) место нанесения знака поверки на счетчики с серым кольцом

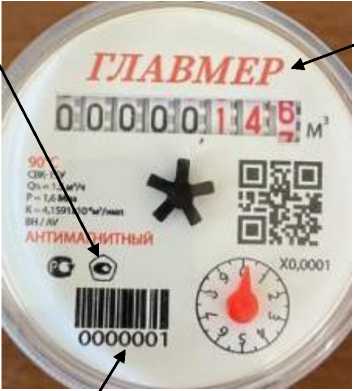

Заводские номера счётчиков наносятся на лицевую поверхность счетного механизма в цифровом формате типографским способом в соответствии с рисунком 3.
Счетчики выпускаются под товарным знаком ГЛАВМЕР, который наносится на лицевую поверхность счетного механизма типографским способом в соответствии с рисунком 3.
Место нанесения знака утверждения типа Место нанесения товарного знака
Место нанесения заводского номера
Рисунок 3 - Место нанесения знака утверждения типа, заводского номера, товарного
знака.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| Метрологический класс по ГОСТ Р 50193.1-92 | A | B |
| Наименьший расход жидкости, м3/ч | 0,06 | 0,03 |
| Переходный расход жидкости, м3/ч | 0,15 | 0,12 |
| Номинальный расход жидкости, м3/ч | 1,5 | |
| Наибольший расход жидкости, м3/ч | 3,0 | |
| Порог чувствительности, м3/ч, не более | 0,015 | |
| Пределы допускаемой относительной погрешности счетчиков в диапазоне расходов жидкости, %: - от наименьшего до переходного (включ.) - от переходного до наибольшего | ±5 ±2 | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр | DN15 |
| Измеряемая среда | вода питьевая по СанПиН 2.1.4.1074-01 |
| Емкость счетного механизма, м3 | 99999,999; 9999,99 |
| Цена деления младшего разряда, м3 | 0,0001; 0,00005 |
| Потеря давления при наибольшем расходе, МПа (кгс/см2), не более | 0,1 (1,0) |
| Давление измеряемой среды, МПа (кгс/см2), не более | 1,6 (16) |
| Диапазон температуры измеряемой среды, °С | от +5 до +90 |
| Габаритные размеры, мм, не более: | |
| - длина | 80;110 |
| - ширина | 70 |
| - высота | 70 |
| Масса, кг, не более | 0,3 |
Окончание таблицы 2
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, %, не более - атмосферное давление, кПа | от +5 до +50 80 от 84 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 12 110 000 |
наносится в центральную часть лицевой панели счетчиков флексографским способом и в верхнюю часть титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счётчик воды крыльчатый универсальный | СВК-15У | 1 шт. |
| Руководство по эксплуатации | СВКК.00.000.001 РЭ | 1 шт. |
| Паспорт | СВКК.00.000.002 ПС | 1 шт. |
| Монтажный комплект (поставляется по заказу) | - | 1 компл. |
приведены в пункте 1.4 «Устройство и принцип работы»: СВКК.00.000.001 РЭ и разделе 4 «Устройство и принцип работы: СВКК.00.000.002 ПС.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ-421311-001-0147409128-2023 Счётчики воды крыльчатые универсальные СВК-15У. Технические условия.
