| Номер в госреестре | 90444-23 |
| Наименование СИ | Датчики влажности и температуры |
| Обозначение типа СИ | ДВиТ |
| Изготовитель | Акционерное общество "Научно-производственное объединение "Прибор" (АО НПО "Прибор"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 14.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики влажности и температуры ДВиТ предназначены для измерений относительной влажности и температуры воздуха и передачи результатов измерений на устройство сбора информации.
Принцип действия датчиков влажности и температуры ДВиТ (далее - датчиков) основан на формировании напряжений, пропорциональных значениям измеряемых величин относительной влажности и температуры окружающей среды, преобразования этих напряжений в цифровую форму и передачи цифровых значений измеряемых величин по протоколу Modbus RTU в виде кодовых посылок на устройство сбора и отображения результатов измерений.
Для формирования напряжения, пропорционального значению относительной влажности, используется сенсор влажности емкостного типа, значению температуры -термоэлемент резистивного типа.
Датчики могут использоваться в составе системы жизнеобеспечения обитаемого подводного аппарата (ОПА-КР-СЖО ИСУЯ.362541.001).
Маркировка датчика выполнена методом гравировки металлической этикетки, которая крепится на корпус и содержит: обозначение - «ДВиТ»; фирменный знак предприятия-изготовителя, заводской номер датчика в формате не менее 4 арабских цифр по принятой нумерации предприятия-изготовителя.
Нанесение знака поверки на датчики не предусмотрено.

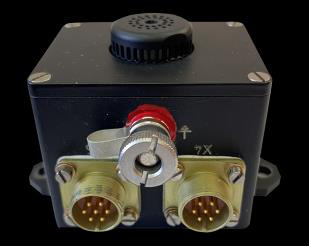

Общий вид датчика и место нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки датчиков влажности и температуры ДВиТ от несанкционированного доступа представлена на рисунке 2.
утверждения типа

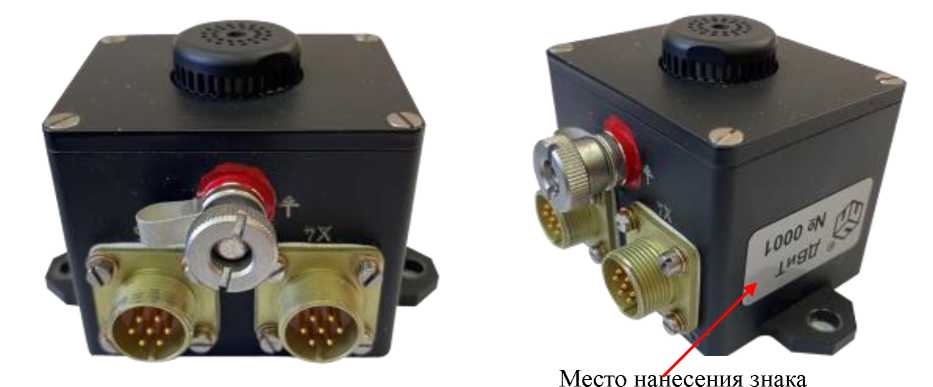

Рисунок 1 - Общий вид датчика и место нанесения знака утверждения типа

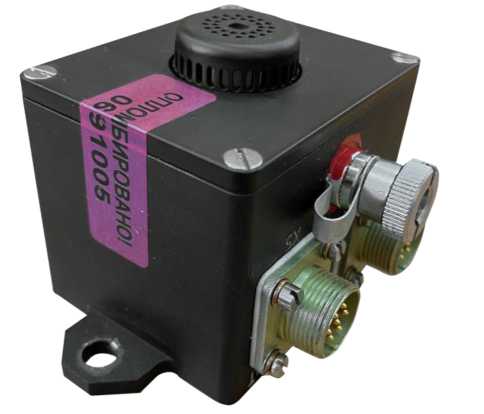

Рисунок 2 - Схема пломбировки датчика
Программное обеспечение датчиков состоит из встроенного и внешнего ПО.
Датчики работают под управлением встроенного ПО, которое осуществляет функции сбора, обработки по заданным алгоритмам и передачи цифровых значений измеряемых величин в виде кодовых посылок на устройство сбора и отображения результатов измерений по протоколу Modbus RTU. Встроенное ПО устанавливается на производстве и недоступно пользователю.
Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Результаты измерений датчика ДВиТ поступают посредством кабеля связи на ПК с установленным автономным ПО «Тест датчиков», которое выполняет функции отображения текущих измеренных значений и их хранения.
Минимальные системные требования к ПК:
- операционная система Windows;
- свободного места на жестком диске 15 МБ.
Уровень защиты встроенного ПО - «высокий», автономного ПО - «средний» в соответствии с документом Р 50.2.077-2014.
Влияние встроенного ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение | |
| Тип ПО | встроенное | автономное |
| Идентификационное наименование ПО | - | Test_датчиков.exe |
| Номер версии (идентификационный номер) ПО, не ниже | 02 | 1.02 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений относительной влажности, % | от 30 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % - в диапазоне температуры от 0 до +50 °С | ±3,0 |
| 1 | 2 |
| Диапазон измерений температуры , °С | от 0 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1,0 |
| Диапазон показаний температуры, °С | от -5 до +55 |
| Наименование характеристики | Значение |
| Напряжение питания постоянным током, В | 28 +6,0/-4,о |
| Ток потребления, мА, не более | 30 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 46х72х55 |
| Масса, кг, не более | 0,4 |
| Условия эксплуатации: | |
| диапазон температуры окружающего воздуха, °C | от -5 до +55 |
| диапазон относительной влажности, % | от 30 до 100 |
| диапазон атмосферного давления, кПа | от 80 до 120 |
| Средняя наработка до метрологического отказа, ч, не менее | 28737 |
| Срок службы, лет, не менее | 7 |
типографским способом на титульной лист паспорта и методом лазерной гравировки на металлическую этикетку датчика (рисунок 1).
Таблица 4 - Комплектность датчика
| Наименование | Обозначение | Количество |
| Датчик влажности и температуры ДВиТ | ИСУЯ.414624.015 | 1 шт. |
| Паспорт | ИСУЯ.414624.015 ПС | 1 экз. |
| Программа «Тест датчиков», включающая: Программа «Тест датчиков». Руководство оператора | 75.45314.00997- 01 75.45314.00997- 01 34 01 | 1 CD-диск |
| Программа «Тест датчиков». Формуляр | 75.45314.0097-01 30 01 | 1 экз. |
| Комплект для поверки: жгут | ИСУЯ.685621.507-01 | 1 шт. |
приведены в документе ИСУЯ.414624.015 ПС «Датчик влажности и температуры ДВиТ.
Паспорт», раздел 1.5 «Принцип работы».
Государственная поверочная схема для средств измерений температуры, часть 2, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии 15 декабря 2021 г. № 2885;
Постановление правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Технические условия ИСУЯ.414624.015 ТУ Датчик влажности и температуры ДВиТ.
