| Номер в госреестре | 90429-23 |
| Наименование СИ | Хроматографы жидкостные |
| Обозначение типа СИ | Sintecon |
| Изготовитель | Acchrom Instrument (Beijing) Technology Co., Ltd, Китай. |
| Год регистрации | 2023 |
| Срок свидетельства | 10.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные Sintecon (далее - хроматографы) предназначены для измерений содержания компонентов в различных веществах и материалах.
Принцип действия хроматографов основан на разделении пробы вещества на компоненты с помощью хроматографической колонки в потоке жидкой подвижной фазы с последующим преобразованием детектором хроматографических зон разделяемых компонентов, выходящих из колонки, в электрический сигнал, который преобразуется в цифровую форму и обрабатывается программным обеспечением.
Конструктивно хроматографы представляют собой стационарные настольные лабораторные приборы, которые выполнены по модульному принципу и позволяют гибко настраивать систему для решения широкого круга хроматографических задач. Хроматографы состоят из следующих основных конструктивно законченных блоков: аналитический блок с насосом высокого давления, термостат колонок, автосамплер, детектор (один или несколько), органайзер.
Хроматографы выпускаются в четырех моделях: Sintecon HPLC 10.400.1 и Sintecon HPLC 10.400.2, Sintecon HPLC 10.600.1 и Sintecon HPLC 10.600.2. Модели Sintecon HPLC 10.400 и Sintecon HPLC 10.600 отличаются максимальным рабочим давлением. Модели с индексом 1 и 2 отличаются друг от другом термостатом колонок (вертикальный или горизонтальный) и габаритными размерами. Максимальное рабочее давление модели HPLC 10.400 - 40 МПа, диапазон объемов рабочей пробы от 0,1 до 100 мкл (опционально может быть расширен). Максимальное рабочее давление модели HPLC 10.600 - 60 МПа, диапазон объемов рабочей пробы от 0,1 до 99 мкл (опционально может быть расширен).
В зависимости от решаемой аналитической задачи хроматографы могут быть оснащены одним или несколькими детекторами, обозначения которых представлены в таблице 1.
Маркировочная табличка с серийным номером хроматографа размещается на правой боковой панели аналитического модуля хроматографа. Серийный номер имеет цифровой или буквенно-цифровой формат, нанесен типографским способом.
Пломбирование и нанесение знака поверки на хроматографы не предусмотрено.
Общий вид моделей хроматографов, а также места размещения маркировочных табличек представлены на рисунке 1. Общий вид маркировочной таблички - представлен на рисунке 2.
Возможно изготовление хроматографов в разной цветовой гамме.
Таблица 1 - Обозначения детекторов
| Модель хроматографа | Детектор | Обозначение |
| HPLC 10.400.1 HPLC 10.400.2 | Детектор на диодной матрице | HPLC 10.400.U30.1 HPLC 10.400.U30.2 |
| Cпектрофотометрический ультрафиолетовый детектор | HPLC 10.400.U10.1 HPLC 10.400.U10.2 | |
| УФ-ВИД спектрофотометрический детектор | HPLC 10.400.U20.1 HPLC 10.400.U20.2 | |
| Флуоресцентный детектор | HPLC 10.400.F10.1 HPLC 10.400.F10.2 | |
| Рефрактометрический детектор | HPLC 10.400.R10.1 HPLC 10.400.R10.2 | |
| HPLC 10.600.1 HPLC 10.600.2 | Детектор на диодной матрице | HPLC 10.600.U30.1 HPLC 10.600.U30.2 |
| Cпектрофотометрический ультрафиолетовый детектор | HPLC 10.600.U10.1 HPLC 10.600.U10.2 | |
| УФ-ВИД спектрофотометрический детектор | HPLC 10.600.U20.1 HPLC 10.600.U20.2 | |
| Флуоресцентный детектор | HPLC 10.600.F10.1 HPLC 10.600.F10.2 | |
| Рефрактометрический детектор | HPLC 10.600.R10.1 HPLC 10.600.R10.2 |

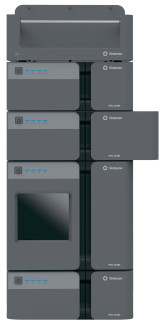

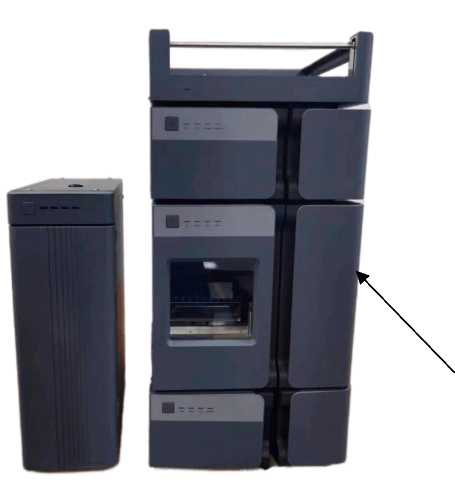

HPLC 10.400.1 и HPLC 10.600.1 HPLC 10.400.2 и HPLC 10.600.2
(стрелками обозначены места размещения маркировочных табличек)
Рисунок 1 - Общий вид моделей хроматографов жидкостных Sintecon и места размещения маркировочных табличек
Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение, входящее в состав хроматографа, позволяет устанавливать и контролировать параметры хроматографа, отслеживать выполнение анализа, обрабатывать полученные экспериментальные данные.
Хроматографы могут быть оснащены одним из следующих видов программного обеспечения:
- SinChrom (версия 3.6.1 и выше)
- Chromloong (версия 2.2.0 и выше)
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.0772014. Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| SinChrom | |
| Идентификационное наименование ПО | SinChrom |
| Номер версии (идентификационный номер ПО), не ниже | 3.6.1 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
| Chromloong | |
| Идентификационное наименование ПО | Chromloong |
| Номер версии (идентификационный номер ПО), не ниже | 2.2.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Детектор на диодной матрице Рабочий спектральный диапазон, нм Предел детектирования по антрацену, г/см3 Уровень флуктуационных шумов, Б, не более Дрейф нулевого сигнала, Б/ч, не более | от 190 до 900 240’9 2,540’5 1,0-10-3 |
| Спектрофотометрический ультрафиолетовый детектор | от 190 до 600 1,540-9 2,040-5 3,0-10-4 |
| Рабочий спектральный диапазон, нм Предел детектирования по антрацену, г/см3 Уровень флуктуационных шумов, Б, не более Дрейф нулевого сигнала, Б/ч, не более | |
| УФ-ВИД спектрофотометрический детектор Рабочий спектральный диапазон, нм Предел детектирования по антрацену, г/см3 Уровень флуктуационных шумов, Б, не более Дрейф нулевого сигнала, Б/ч, не более | от 190 до 900 1,540-9 2,040-5 3,040’4 |
| Флуоресцентный детектор Рабочий спектральный диапазон, нм: по возбуждению по регистрации Предел детектирования по антрацену, г/см3 Уровень флуктуационных шумов нулевого сигнала, мкВ, не более Дрейф нулевого сигнала, мкВ/ч, не более | от 200 до 850 от 250 до 900 240’12 100 1000 |
| Рефрактометрический детектор Диапазон показателей преломления, ед. рефр Предел детектирования по сахарозе, г/см3 Уровень флуктуационных шумов, ед. рефр, не более Дрейф нулевого сигнала, ед. рефр/ч, не более | от 1,0 до 1,75 240-7 840-9 640’7 |
| Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала, %: -для спектрофотометрического ультрафиолетового детектора: по времени удерживания по площади пика -для УФ-Вид спектрофотометрического детектора: по времени удерживания по площади пика -для детектора на диодной матрице: по времени удерживания по площади пика -для флуоресцентного детектора: по времени удерживания по площади пика -для рефрактометрического детектора: по времени удерживания по площади пика | 1 1,5 1 1,5 1 1,5 2 3 2 3 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, | 50/60 |
| Потребляемая мощность детекторов, В^А, не более: - HPLC 10.400.U30.1, HPLC 10.400.U30.2, HPLC 10.600.U30.1, HPLC | 100 |
| 10.600.U30.2 - HPLC 10.400.U10.1, HPLC 10.400.U10.2, HPLC 10.600.U10.1, HPLC 10.600.U10.2 | 85 |
| - HPLC 10.400.U20.1, HPLC 10.400.U20.2, HPLC 10.600.U20.1, HPLC 10.600.U20.2 | 85 |
| - HPLC 10.400.F10.1, HPLC 10.400.F10.2, HPLC 10.600.F10.1, HPLC 10.600.F10.2 | 330 |
| - HPLC 10.400.R10.1, HPLC 10.400.R10.2, HPLC 10.600.R10.1, HPLC 10.600.R10.2 | 330 |
| Габаритные размеры детекторов, мм, не более: - HPLC 10.400.U10.1, HPLC 10.400.U20.1, HPLC 10.400.U30.1, HPLC 10.400.R10.1, HPLC 10.600.U10.1, HPLC 10.600.U20.1, HPLC 10.600.U30.1, HPLC 10.600.R10.1 | 340 |
| - ширина | 440 |
| - длина | 140 (151) |
| - высота (высота с ножками) - HPLC 10.400.F10.1, , HPLC 10.600.F10.1, | |
| - ширина | 340 |
| - длина | 440 |
| - высота (высота с ножками) | 307(317) |
| Габаритные размеры детекторов, мм, не более: - HPLC 10.400.U10.2, HPLC 10.400.U20.2, HPLC 10.400.U30.2, HPLC 10.400.R10.2, HPLC 10.600.U10.2, HPLC 10.600.U20.2, HPLC 10.600.U30.2, HPLC 10.600.R10.2 | |
| - ширина | 340 |
| - длина | 515 |
| - высота (высота с ножками) - HPLC 10.400.F10.2, HPLC 10.600.F10.2 | 140 |
| - ширина | 340 |
| - длина | 440 |
| - высота (высота с ножками) | 307(317) |
продолжение таблицы 4
| Наименование характеристики | Значение |
| Масса детекторов, кг, не более: - HPLC 10.400.U10.1, HPLC 10.400.U10.2, HPLC 10.400.U20.1, HPLC | |
| 10.400.U20.2, HPLC 10.400.U30.1, HPLC 10.400.U30.2, HPLC 10.600.U10.1, | |
| HPLC 10.600.U10.2, HPLC 10.600.U20.1, HPLC 10.600.U20.2, HPLC | |
| 10.600.U30.1, HPLC 10.600.U30.2 | 14 |
| - HPLC 10.400.F10.1, HPLC 10.400.F10.2, HPLC 10.600.F10.1, HPLC | |
| 10.600.F10.2 | 25 |
| - HPLC 10.400.R10.1, HPLC 10.400.R10.2, HPLC 10.600.R10.1, HPLC | |
| 10.600.R10.2 | 13 |
| Габаритные размеры насосов, мм, не более: - HPLC 10.400.N10.1, HPLC 10.600.N10.1 | |
| - ширина | 340 |
| - длина | 440 |
| - высота (высота с ножками) | 140 (151) |
| - HPLC 10.400.N10.2, HPLC 10.600.N10.2 | |
| - ширина | 340 |
| - длина | 515 |
| - высота (высота с ножками) | 140 (151) |
| Габаритные размеры автосамплеров, мм, не более: | |
| - HPLC 10.400.S10.1, HPLC 10.400.S20.1, HPLC 10.600.S10.1, HPLC | |
| 10.600.S20.1 | |
| - ширина | 340 |
| - длина | 440 |
| - высота (высота с ножками) | 307 (317) |
| - HPLC 10.400.S10.2, HPLC 10.400.S20.2, HPLC 10.600.S10.2, HPLC | |
| 10.600.S20.2 | |
| - ширина | 340 |
| - длина | 515 |
| - высота (высота с ножками) | 307 (317) |
| Габаритные размеры термостата колонок, мм, не более: - HPLC 10.400.T10.1, HPLC 10.600.T10.1 | |
| - ширина (передняя крышкахзадняя крышка) | 410x340 |
| - длина | 440 |
| - высота (высота с ножками) | 140 (151) |
| - HPLC 10.400.T10.2, HPLC 10.600.T10.2 | |
| - ширина | 165 |
| - длина | 442 |
| - высота (высота с ножками) | 540(551) |
продолжение таблицы 4
| Наименование характеристики | Значение |
| Габаритные размеры органайзера, мм, не более: | |
| - HPLC 10.400.010.1, HPLC 10.600.010.1 | |
| - ширина | 340 |
| - длина | 440 |
| - высота | 192 (202) |
| - HPLC 10.400.010.2, HPLC 10.600.010.2 | |
| - ширина | 340 |
| - длина | 515 |
| - высота | 100 (111) |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +30 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Хроматограф жидкостный Sintecon модели HP | LC 10.400.1 / HPLC 10.400.2 в составе | |
| Насос | HPLC 10.400.N10.1 или HPLC 10.400.N10.2 | 1 шт. |
| Автосамплер | HPLC 10.400.S10.1 или HPLC 10.400.S10.2 или HPLC 10.400.S20.1* или HPLC 10.400.S20.2* | 1 шт. |
| Термостат колонок | HPLC 10.400.T10.1 или HPLC 10.400.T10.2 | 1 шт. |
| Детектор | HPLC 10.400.U30.1 HPLC 10.400.U30.2 HPLC 10.400.U10.1 HPLC 10.400.U10.2 HPLC 10.400.U20.1 HPLC 10.400.U20.2 HPLC 10.400.F10.1 HPLC 10.400.F10.2 HPLC 10.400.R10.1 HPLC 10.400.R10.2 | по заказу |
| Органайзер | HPLC 10.400.010.1 или HPLC 10.400.010.2 | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. |
продолжение таблицы 5
| Наименование | Обозначение | Количество |
| Хроматограф жидкостный Sintecon модели H | PLC 10.600.1/ HPLC 10.600.2 в составе | |
| Насос | HPLC 10.600.N10.1 или HPLC 10.600.N10.2 | 1 шт. |
| Автосамплер | HPLC 10.600.S10.1 или HPLC 10.600.S10.2 или HPLC 10.600.S20.1* или HPLC 10.600.S20.2* | 1 шт. |
| Термостат колонок | HPLC 10.600.T10.1 или HPLC 10.600.T10.2 | 1 шт. |
| Детектор | HPLC 10.600.U30.1 HPLC 10.600.U30.2 HPLC 10.600.U10.1 HPLC 10.600.U10.2 HPLC 10.600.U20.1 HPLC 10.600.U20.2 HPLC 10.600.F10.1 HPLC 10.600.F10.2 HPLC 10.600.R10.1 HPLC 10.600.R10.2 | по заказу |
| Органайзер | HPLC 10.600.О10.1 или HPLC 10.600.О10.2 | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| * с дополнительной функцией охлаждения | ||
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Стандарт предприятия Acchrom Instrument (Beijing) Technology Co., Ltd, Китай.
| Зарегистрировано поверок | 48 |
| Поверителей | 9 |
