Полуприцепы-цистерны НЕФАЗ, 90428-23

Назначение

Полуприцепы-цистерны НЕФАЗ (далее - ППЦ) предназначены для измерения объема нефти и нефтепродуктов.

Описание

Принцип работы ППЦ основан на их заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта осуществляется самотеком или с помощью насоса.

ППЦ представляет собой сварную цистерну имеющую в поперечном сечении эллиптическую форму.

Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:

- горловину с указателем уровня, люком и дыхательным клапаном;

- кран шаровый;

- сливной патрубок оборудованный задвижкой.

На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз. Знак поверки наносится на свидетельство о поверке, маркировочную табличку и заклепку крепящую указатель уровня налива. Действительное значение вместимости автоцистерны указывается на табличке, закрепленной на бортике возле горловины. Запорные механизмы крышки заливных горловин и сливных патрубков автоцистерны подлежат пломбировке. Заводской номер указан на информационной табличке и в паспорте.

ППЦ данного типа имеют модификации:

- полуприцепы-цистерны НЕФАЗ-96742-04 зав.№№ X1F96742SC0000552, X1F96742SC0000557,  X1F96742SC0000556,  X1F96742SC0000510,  X1F96742SC0000546,

X1F96742SC0000553,  X1F96742SC0000538,  X1F96742SC0000511,  X1F96742SC0000509,

X1F96742SA0000294, X1F96742SC0000554, X1F96742SC0000555;

- полуприцепы-цистерны НЕФАЗ-96742-10-04 зав.№№ X1F96742S80000240, X1F96742S80000241, X1F96742S90000260;

- полуприцеп-цистерна НЕФАЗ-96741-30 зав.№ X1F96741U90005291.

На рисунках 1-16 представлен общий вид ППЦ.

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 17.

Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на маркировочную табличку ударным способом и в паспорт транспортного средства.

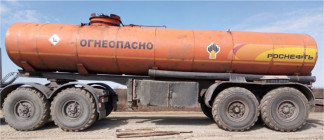

Рисунок 1 - Общий вид ППЦ с заводским номером X1F96742SC0000552

Рисунок 3 - Общий вид ППЦ с заводским номером X1F96742SC0000556

Рисунок 5 - Общий вид ППЦ с заводским номером X1F96742SC0000546

Рисунок 7 - Общий вид ППЦ с заводским номером X1F96742SC0000538

Рисунок 8 - Общий вид ППЦ с заводским номером X1F96742SC0000511

Рисунок 9 - Общий вид ППЦ с заводским номером X1F96742SC0000509

Рисунок 10 - Общий вид ППЦ с заводским номером X1F96742SA0000294

Рисунок 11 - Общий вид ППЦ с заводским номером X1F96742SC0000554

Рисунок 13 - Общий вид ППЦ с заводским номером X1F96742S80000241

Рисунок 14 - Общий вид ППЦ с заводским номером X1F96742S90000260

Рисунок 15 - Общий вид ППЦ с заводским номером X1F96742SC0000555

Рисунок 16 - Общий вид ППЦ с заводским номером X1F96741U90005291

Рисунок 17 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на информационную табличку фотохимическим способом и на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

Раздел «Измерения объема жидкости» паспорта.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
