| Номер в госреестре | 90409-23 |
| Наименование СИ | Твердомер Бринелля |
| Обозначение типа СИ | ТШ-2М |
| Изготовитель | Общество с ограниченной ответственностью "Завод испытательных приборов" (ООО "ЗИП"), г. Иваново |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомер Бринелля ТШ-2М (далее - твердомер) предназначен для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
К данному типу средств измерений относится твердомер с заводским номером 1750.
Принцип действия твердомера основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомер имеет металлический корпус и состоит из устройства приложения нагрузки и измерительного устройства. В качестве измерительного устройства используется микроскоп MF.
Общий вид твердомера с указанием места нанесения знака утверждения типа приведён на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на маркировочную табличку, закрепленную в месте, указанном на рисунке 1.
Пломбирование твердомера не предусмотрено.
Нанесение знака поверки на твердомер не предусмотрено.

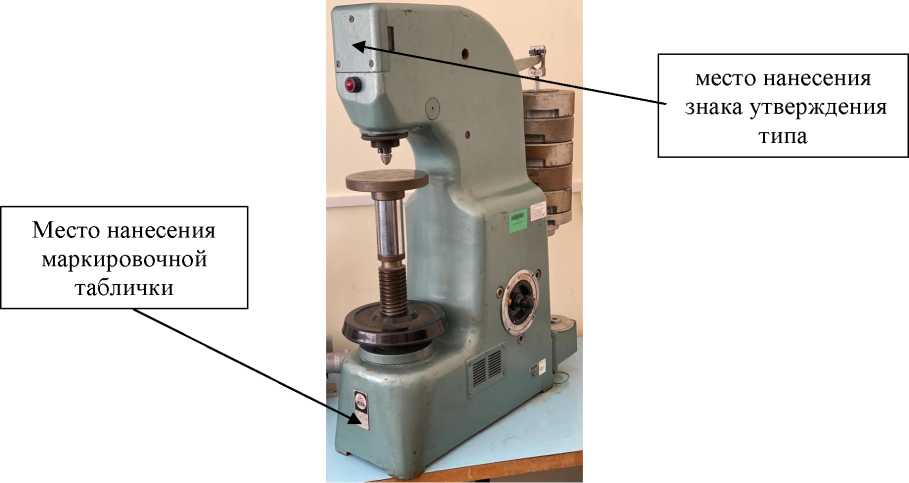

Рисунок 1 - Общий вид твердомера Бринелля ТШ-2М
Таблица 1 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
| Шкала Бринелля | Испытательн ые нагрузки, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % * | Диапазон измерений твердости HB(HBW) |
| HB 2,5/187,5 HBW 2,5/187,5 | 1839 | ±1 | от 95 до 450 от 95 до 650 |
| HB(HBW) 5/250 | 2452 | от 32 до 218 | |
| HB(HBW) 10/250 | 2452 | от 8 до 54 | |
| HB 5/750 HBW 5/750 | 7355 | от 95 до 450 от 95 до 650 | |
| HB(HBW) 10/500 | 4903 | от 16 до 108 | |
| HB(HBW) 10/1000 | 9807 | от 32 до 218 | |
| HB(HBW) 10/1500 | 14710 | от 48 до 326 | |
| HB 10/3000 HBW 10/3000 | 29420 | от 95 до 450 от 95 до 650 | |
| * Действительно для трех измерений | |||
Таблица 2 - Метрологические характеристики твердомера по шкалам Бринелля
| Обозначение шкал измерения твёрдости | Диапазон измерений твёрдости HB (HBW) | ||||
| от 8 до 20 включ. | от 20 до 54 включ. | св. 54 до 108 включ. | св. 108 до 163 включ. | св. 163 до 218 включ.. | |
| Пределы допускаемой абсолютной погрешности твердомеров HB (HBW), (±) | |||||
| Размах чисел твердости HB (HBW) | |||||
| HB(HBW) 10/250 | 0,6 | 1,6 | - | - | - |
| 0,6 | 1,6 | ||||
| HB(HBW) 10/500 | 0,6 | 1,6 | 3,2 | - | - |
| 0,6 | 1,6 | 3,2 | |||
| HB(HBW) 5/250; HB(HBW) 10/1000 | - | 1,6 | 3,2 | 4,9 | 6,5 |
| 1,6 | 3,2 | 4,9 | 6,5 | ||
| HB(HBW) 10/1500 | - | 1,6 | 3,2 | 4,9 | 6,5 |
| 1,6 | 3,2 | 4,9 | 6,5 | ||
| HB(HBW) 2,5/187,5; HB(HBW) 5/750; hb(hbw)io/3ooo | - | - | 3,2 | 4,9 | 6,5 |
| 3,2 | 4,9 | 6,5 | |||
Продолжение таблицы 2
| Обозначение шкал измерения твёрдости | Диапазон измерений твёрдости HB (HBW) | |||||
| св. 218 до 272 включ | св. 272 до 326 включ. | св. 326 до 380 включ. | св. 380 до 450 включ. | св. 450 до 550 включ. | св. 550 до 650 включ. | |
| Пределы допускаемой абсолютной погрешности твердомеров HB (HBW), (±) | ||||||
| Размах чисел твердости HB (HBW) | ||||||
| HB(HBW) 10/1500 | 8,2 | 9,8 | - | - | - | - |
| 8,2 | 9,8 | |||||
| HB 1/30; HB 2,5/187,5; HB 5/750; HB 10/3000 | 8,2 | 9,8 | 11,4 | 13,5 | - | - |
| 8,2 | 9,8 | 11,4 | 13,5 | |||
| HBW 2,5/187,5; HBW 5/750; HBW 10/3000 | 8,2 | 9,8 | 11,4 | 13,5 | 16,5 | 19,5 |
| 8,2 | 9,8 | 11,4 | 13,5 | 16,5 | 19,5 | |
П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений
| Наименование характеристики | Значение |
| Условия эксплуатации | |
| температура окружающего воздуха, °С | от +15 до +35 |
| относительная влажность окружающего воздуха, %, не более | 80 |
| Параметры электропитания | |
| напряжение переменного тока частотой 50 Гц, В | от 207 до 253 |
| Габаритные размеры, мм, не более | |
| длина | 700 |
| ширина | 245 |
| высота | 875 |
| Масса, кг, не более | 212 |
наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность твердомера
| Наименование | Обозначение | Количество |
| Твердомер Бринелля | ТШ-2М | 1 шт. |
| Микроскоп | mf | 1 шт. |
| Сменные части | - | 1 компл. |
| Принадлежности | - | 1 компл. |
| Руководство по эксплуатации | ТШ-2М-01РЭ | 1 экз. |
приведены в документе «ТШ-2М-01РЭ. Руководство по эксплуатации», глава 8 «Порядок работы».
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования;
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю;
Приказ Росстандарта от 2 августа 2022 г. № 1895 «Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Бринелля».
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 25.07.2025 |
