| Номер в госреестре | 90381-23 |
| Наименование СИ | Резервуары горизонтальные стальные двустенные |
| Обозначение типа СИ | РГСД |
| Изготовитель | Общество ограниченной ответственности "Ростовский завод металлоконструкций ЮТМ" (ООО "РЗМК ЮТМ"), г. Ростов-на-Дону |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные двустенные РГСД (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные двустенные, номинальной вместимостью 5 м3 и 3 м3 подземного размещения.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема (согласно градуировочной таблице).
Резервуары представляют собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами, состоящие из одной секции, оборудованные люками и приёмно-раздаточными парубками. Заполнение и выдача продукта осуществляются через приёмно-раздаточные патрубки.
Резервуары стальные горизонтальные двустенные: РГСД-5 зав. № 0714-1; РГСД-5 зав. № 0714-2; РГСД-5 зав. № 0714-3; РГСД-3 зав. № 0714-5 расположены на площадке ФГКУ «Флагман» в г. Пролетарск, Ростовская область.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены в виде наклейки на боковую стенку приямка резервуара.
Фотографии горловин и заводских номеров резервуаров стальных горизонтальных двустенных РГСД, представлены на рисунке 1.
Эскиз резервуара стольного горизонтального двустенного РГСД, модификации РГС-5 с зав. №№ 0714-1; 0714-2; 0714-3 представлен на рисунке 2.
Эскиз резервуара стального горизонтального двустенного РГСД, модификации РГС-3 с зав. № 0714-5 представлен на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование резервуаров не предусмотрено.
Зав. № 0714-1
Зав. № 0714-2
Место нанесения заводского номера
Зав. № 0714-3
Зав. № 0714-5
Рисунок 1 - Фотографии горловин и заводских номеров резервуаров стальных горизонтальных двустенных РГСД

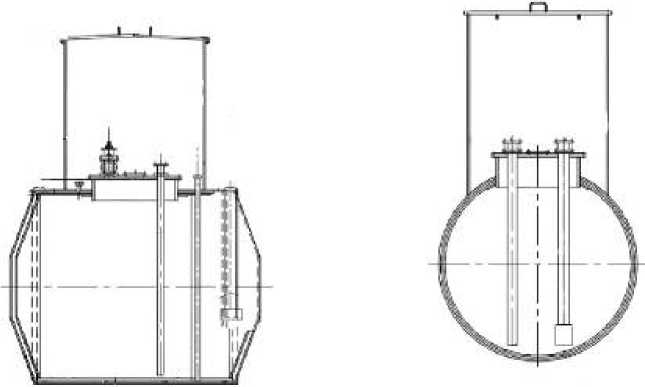

Рисунок 2 - Эскиз резервуара стального горизонтального двустенного РГСД, модификации РГС-5 с зав. №№ 0714-1; 0714-2; 0714-3.

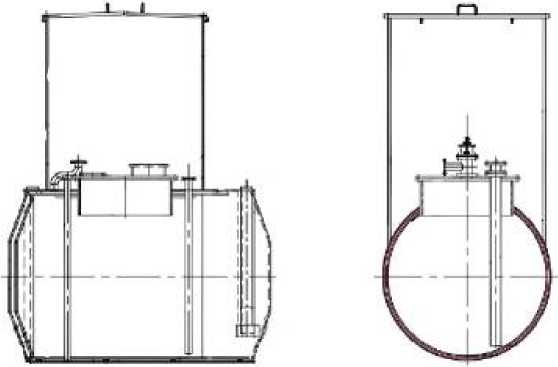

Рисунок 3 - Эскиз резервуара стального горизонтального двустенного РГСД, модификации РГСД-3 с зав. № 0714-5.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГСД-5 | РГСД-3 | |
| Заводской номер | 0714-1 0714-2 0714-3 | 0714-5 |
| Номинальная вместимость, м3 | 5 | 3 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ± 0,25 | |
| Наименование характеристики | Значение | |
| РГСД-5 | РГСД-3 | |
| Условия эксплуатации: - температура окружающего воздуха, °C | от -30 до +50 | |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный двустенный | РГСД-3; РГСД-5 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градировочная таблица | - | 1 экз. |
приведены в разделе 8 «Удостоверение о качестве изготовления» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
