| Номер в госреестре | 90370-23 |
| Наименование СИ | Капсюли микрофонные конденсаторные |
| Обозначение типа СИ | тип 3ХХ |
| Изготовитель | HANGZHOU CRYSOUND ELECTRONICS CO., LTD. ("CRYSOUND"), Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 01.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Капсюли микрофонные конденсаторные тип 3ХХ (далее - капсюли) предназначены для измерений звукового давления в воздушной среде в комплекте с предварительными усилителями, в составе звукоизмерительной аппаратуры.
Принцип действия капсюлей основан на преобразовании колебаний звукового давления (далее - ЗД) в воздухе в электрические колебания с помощью легкой подвижной мембраны. Мембрана и неподвижный электрод капсюля электрически изолированы друг от друга и являются обкладками конденсатора. Под воздействием колебаний ЗД ёмкость конденсатора изменяется и приводит к появлению на контактах капсюля переменного напряжения, пропорционального ЗД.
Конструктивно капсюли состоят из корпуса, изолятора, неподвижного электрода и мембраны, которые образуют замкнутую камеру, связанную с окружающей средой специальным отверстием для выравнивания медленно меняющегося статического (атмосферного) давления. Чувствительным элементом является мембрана. На неподвижный электрод капсюлей нанесён тонкий слой электрета, сохраняющего электрический заряд, необходимый для работы капсюлей.
Капсюли выпускаются в следующих модификациях: тип 331, тип 332, тип 333, тип 371 и тип 372. Помимо метрологических характеристик, модификации капсюлей отличаются типом акустического поля, в котором они используются для работы.
Капсюли применяются в комплекте с усилителями предварительными микрофонными тип 506, тип 507, тип 508, тип 509, тип 510 и тип 512.

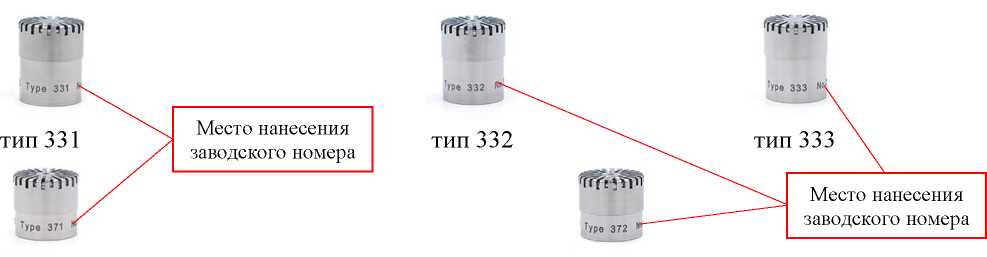

Нанесение знака поверки на капсюли не предусмотрено. Пломбирование капсюлей не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр, наносится на капсюли методом гравировки в формате цифрового обозначения. Общий вид капсюлей и место нанесения заводского номера представлены на рисунке 1.
тип 371
тип 372
Рисунок 1 - Общий вид капсюлей и место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для модификации | ||||
| тип 331 | тип 332 | тип 333 | тип 371 | тип 372 | |
| Уровень чувствительности по холостому ходу на частоте 250 Гц, дБ (исх. 1 В/Па) | -28,0±2 | -30,0±2 | -26,0±2 | -38,0±2 | -38,0±2 |
| Диапазон частот при нормированной неравномерности относительно 250 Гц, Гц ±2 дБ ±1 дБ | от 3,15 до 16000 от 12,5 до 10000 | от 3,15 до 10000 от 12,5 до 7500 | от 3,15 до 20000 от 12,5 до 10000 | от 3,15 до 40000 от 12,5 до 20000 | от 3,15 до 20000 от 10 до 7000 |
| Уровень собственных шумов, дБА, не более | 19 | 19 | 18 | 25 | 25 |
| Верхний предел динамического диапазона (при коэффициенте нелинейных искажений не более 3 %) на частоте 1 кГц, дБ (исх. 20 мкПа), не менее | 148 | 148 | 148 | 160 | 160 |
| Коэффициент влияния температуры на уровень чувствительности, дБ/°С, не более | 0,04 | 0,03 | 0,03 | 0,03 | 0,02 |
| Наименование характеристики | Значение характеристики для модификации | ||||
| тип 331 | тип 332 | тип 333 | тип 371 | тип 372 | |
| Тип акустического поля | свободное | давления | свободное | свободное | давления |
| Внешнее напряжение поляризации, В | 0 | 0 | 0 | 0 | 0 |
| Габаритные размеры, мм, не более диаметр (с сеткой) высота (с сеткой) | 13,20±0,03 16,2 | 13,20±0,03 16,2 | 13,20±0,03 16,2 | 13,20±0,03 12,6 | 13,20±0,03 12,6 |
| Масса, г, не более | 8 | 8 | 8 | 6,5 | 6,5 |
Продолжение таблицы 2
| Наименование характеристики | Значение характеристики для модификации |
| тип 331 тип 332 тип 333 тип 371 тип 372 | |
| Нормальные условия применения: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от +20 до +26 от 40 до 70 от 97 до 103 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от -10 до +50 от 30 до 80 от 97 до 103 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность измерителя
| Наименование | Обозначение | Количество |
| Капсюль микрофонный конденсаторный | тип 331/ тип 332/ тип 333/ тип 371/ тип 372 | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
приведены в разделе 5 «Подготовка к работе и порядок работы» документа «Капсюли микрофонные конденсаторные тип 3ХХ. Руководство по эксплуатации».
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
Стандарт предприятия HANGZHOU CRYSOUND ELECTRONICS CO., LTD. «Единые технические и метрологические требования на капсюли микрофонные конденсаторные тип 3ХХ. СП 3ХХ».
