| Номер в госреестре | 90335-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDQXF-330 |
| Изготовитель | "Shandong Taikai Instrument Transformer Go., Ltd", Китай (производственная площадка Eastern park of New Development Zona, Taishan District, Tai'an city, Shandong Provice, China) |
| Год регистрации | 2023 |
| Срок свидетельства | 30.10.2028 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDQXF-330 (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерений, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения JDQXF-330 - это преобразователи индуктивного типа, однофазные с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Первичные и вторичные обмотки расположены в герметичном корпусе с элегазовой изоляцией.
Трансформаторы данного типа имеют до четырех вторичных обмоток - одну или две измерительных и одну или две дополнительных. Выводы вторичных обмоток помещены в контактной коробке, расположенной на его корпусе.
Трансформаторы предназначены для работы в составе комплектных распределительных устройств элегазовых (КРУЭ).
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений наносится на маркировочную табличку в виде цифрового обозначения снизу по центру методом гравировки.
Общий вид трансформаторов напряжения JDQXF-330, обозначение места нанесения заводского номера представлены на рисунке 1.

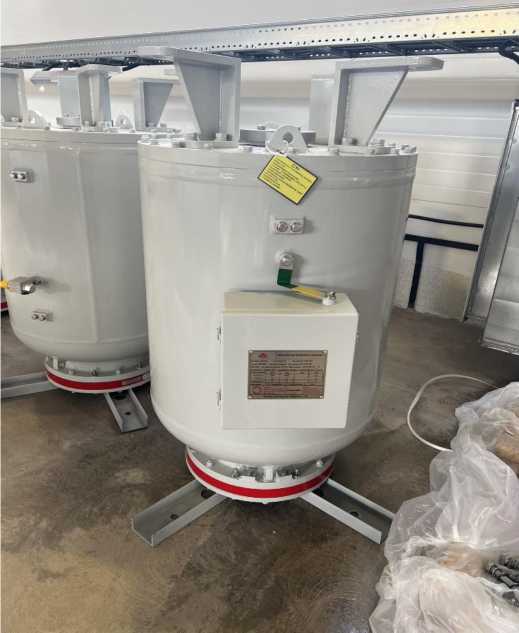

Рисунок 1 - Общий вид трансформаторов напряжения JDQXF-330.

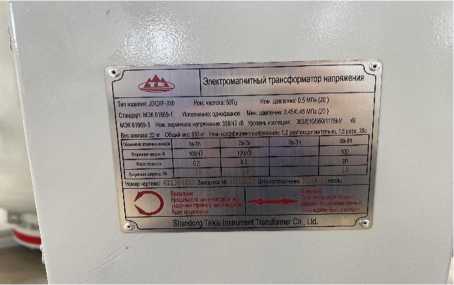

Рисунок 2 - Маркировочная табличка трансформаторов напряжения JDQXF-330.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 330/^3 |
| Количество вторичных обмоток | до четырех |
| Номинальное напряжение вторичных обмоток (U2h), кВ: - измерительные - защитные | 100/\3 100 |
| Классы точности измерительных обмоток | 0,2; 0,5 |
| Класс точности обмотки защиты | 3Р; 6Р |
| Номинальная вторичная нагрузка, В^А | от 10 до 30 |
| Номинальная частота переменного тока, Гц | 50 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от +1 до+40 |
| Габаритные размеры, мм, не более: - длина; | 1050 |
| - ширина; | 725 |
| -высота | 1500 |
| Масса, кг, не более | 800 |
| Средняя наработка до отказа, ч, не менее | 400000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформатор не предусмотрено.
Таблица 3 - Комплектность трансформатора
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | JDQXF-330 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения JDQXF-330.
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия;
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки;
Стандарт предприятия фирмы «Shandong Taikai Instrument Transformer Go., Ltd», Китай.
| Зарегистрировано поверок | 22 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
