| Номер в госреестре | 90304-23 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ZSRNK2-697B |
| Изготовитель | Shenyang Zhongse Temperature Measuring Instrument Material Institute Co., Ltd., Китай |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические ZSRNK2-697B (далее по тексту - ТП или термопреобразователи) предназначены для измерений температуры газовых сред на опорном кольце турбины низкого давления и переходной секции газотурбинной установки.
Принцип работы ТП основан на преобразовании температуры в термоэлектродвижущую силу (далее по тексту - ТЭДС), возникающую из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Конструктивно термопреобразователи выполнены из термопарного кабеля в защитной металлической оболочке, имеющей на конце открытую зону расположения чувствительного элемента (ЧЭ), с монтажным элементом и с присоединенными удлинительными термоэлектродными проводами. Термопарный кабель выполнен на основе двойной термопары с минеральной изоляцией термоэлектродов, имеющей номинальную статическую характеристику (НСХ) преобразования типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-1(2013).
К термопреобразователям данного типа относятся преобразователи термоэлектрические ZSRNK2-697B с заводскими номерами: 2302018601, 2302018602, 2302018603, 2302018604, 2302018605, 2302018606, 2302018607, 2302018608, 2302018609, 2302018610, 2302018611, 2302018612, 2302018613, 2302018614, 2302018615, 2302018616, 2302018617, 2302018618.

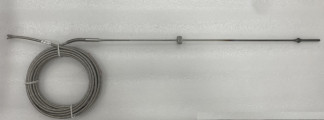

Общий вид ТП с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид ТП Общий вид ТП с указанием места нанесения заводского номера
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус ТП методом гравировки. Конструкция ТП не предусматривает нанесения знака поверки на средство измерений.
Пломбирование ТП не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и основные технические характеристики преобразователей термоэлектрических ZSRNK2-697B приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Условное обозначение НСХ преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1(2013) | К |
| Класс допуска по ГОСТ Р 8.585-2001 (МЭК 60584-1(2013) | 2 |
| Диапазон измерений температуры, °С | от 0 до +1000 |
| Пределы допускаемых отклонений ТЭДС от НСХ по ГОСТ Р 8.5852001 (МЭК 60584-1(2013), °С: - от 0 °С до +333 °С включ. - св. +333 °С до +1000 °С | ±2,5 ±0,0075-|t| |
| Примечание: |t| - абсолютное значение температуры, °С, без учета знака | |
| Наименование характеристики | Значение |
| Показатель тепловой инерции, с, не более | 4 |
| Габаритные размеры ТП, мм | |
| - длина монтажной части | 81 |
| - длина металлической части | 800 |
| - диаметр монтажной части | 8 |
| - длина удлинительных термоэлектродных проводов | 10000 |
| Масса ТП, кг | 1,21 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +75 |
| - относительная влажность воздуха, %, не более | 95 |
| Маркировка взрывозащиты | 0Ex ia IIC T6 Ga |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP20 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность ТП
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический | ZSRNK2-697B | 18 шт. |
| Паспорт (на русском языке) | - | 18 экз. |
приведены в разделе «Проведение измерений» паспорта.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
МЭК 60584-1(2013) Термопары. Часть 1. Спецификация и допуски для электродвижущей силы (EMF);
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры».
