| Номер в госреестре | 90294-23 |
| Наименование СИ | Линейки охватывающие Калиброн |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Shenyang Jia-yu Tools Co., Ltd, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 26.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Линейки охватывающие Калиброн далее по тексту (линейки) предназначены для измерений диаметра наружных поверхностей труб, а также других круглых тел.
Принцип действия основан на измерении диаметров круглых тел измерительной шкалой линейки посредством ее наложения на измеряемый объект.
Линейка представляет собой измерительную ленту из нержавеющей стали с измерительной шкалой. В начале ленты предусмотрена выемка с нанесенной шкалой нониуса.
Измерительную ленту накладывают на измеряемый объект, так чтобы лента линейки опоясывала его и совмещают со шкалой нониуса, затягивая ленту до упора. Отсчет показаний производится по измерительной шкале и нониусу.
Логотип наносится на паспорт линеек типографским методом и на измерительную ленту методом лазерной маркировки.
Заводской номер в виде цифрового обозначения наносится на измерительную ленту с лицевой стороны методом лазерной маркировки в местах, указанных на рисунке 1.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование линейки от несанкционированного доступа не предусмотрено.

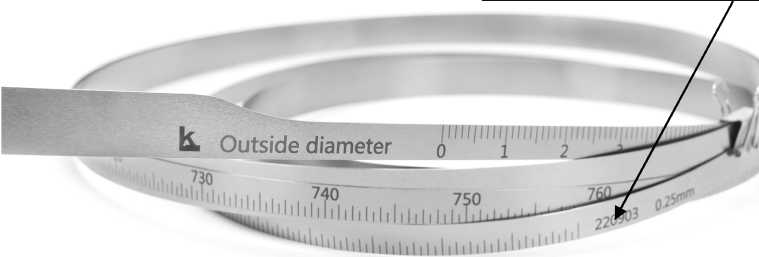

Общий вид линеек указан на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид линеек с указанием места нанесения заводского номера
Таблица 1 - Основные метрологические характеристики
| Диапазон измерений, мм | Цена деления нониуса, мм | Пределы допускаемой абсолютной погрешности, мм |
| от 9 до 80 | 0,05 | ±0,70 |
| от 9 до 80 | 0,10 | |
| от 15 до 55 | 0,05 | |
| от 50 до 300 | 0,01 | |
| от 300 до 600 | 0,01 | |
| от 600 до 900 | 0,01 | |
| от 900 до 1200 | 0,02 | ±0,75 |
| от 1200 до 1500 | 0,02 | ±0,90 |
| от 1500 до 1800 | 0,02 | ±1,05 |
| от 1800 до 2100 | 0,02 | ±1,20 |
| от 2100 до 2400 | 0,02 | ±1,35 |
| от 2400 до 2700 | 0,02 | ±1,50 |
| от 2700 до 3000 | 0,02 | ±1,65 |
| Диапазон измерений, мм | Длина, мм, не более | Ширина, мм, не более | Высота, мм, не более | Масса, кг, не более |
| от 9 до 80 | 130 | 130 | 25 | 0,07 |
| от 15 до 55 | 130 | 130 | 25 | 0,07 |
| от 50 до 300 | 130 | 130 | 25 | 0,07 |
| от 300 до 600 | 130 | 130 | 25 | 0,09 |
| от 600 до 900 | 130 | 130 | 25 | 0,12 |
| от 900 до 1200 | 130 | 130 | 25 | 0,14 |
| от 1200 до 1500 | 130 | 130 | 25 | 0,17 |
| от 1500 до 1800 | 130 | 130 | 25 | 0,19 |
| от 1800 до 2100 | 130 | 130 | 25 | 0,21 |
| от 2100 до 2400 | 130 | 130 | 25 | 0,24 |
| от 2400 до 2700 | 130 | 130 | 25 | 0,26 |
| от 2700 до 3000 | 130 | 130 | 25 | 0,28 |
| Примечание: габаритные размеры указаны в транспортировочном футляре | ||||
Таблица 3 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха, %, не более | От - 40 до + 50 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Линейка охватывающая | Калиброн | 1 шт. |
| Транспортировочный футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Порядок работы, поверка» паспорта линеек.
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия Shenyang Jia-yu Tools Co., Ltd «Линейки охватывающие Калиброн».
| Зарегистрировано поверок | 84 |
| Поверителей | 6 |
| Актуальность данных | 07.12.2024 |
