| Номер в госреестре | 90281-23 |
| Наименование СИ | Приборы для контроля схождения передних колес автомобилей |
| Обозначение типа СИ | ПСК |
| Изготовитель | Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 25.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для контроля схождения передних колес автомобилей ПСК (далее - приборы) предназначены для измерения расстояния между верхними точками передних колес при регулировке и установке схождения передних колес и контроля за правильностью их установки в процессе эксплуатации автомобиля.
Принцип действия прибора основан на определении разности измеряемых расстояний между точками передних колес автомобилей, получаемых при перекатывании автомобиля на расстояние, приблизительно равное диаметру обода колеса.
Прибор выполнен в виде трубки, на одном конце которой крепится измерительный наконечник, а на другом - установлен корпус с передвижной шкалой отсчета, которая фиксируется винтом.
Внутри корпуса и трубки находится выдвижной шток, на котором установлена подвижная втулка. Стопорный винт служит для фиксации штока относительно втулки в требуемом положении. На втулке нанесен указательный штрих. Втулка со штоком подпружинены и имеют возможность перемещаться относительно корпуса и шкалы. В шток устанавливается удлинитель со вторым измерительным наконечником. На измерительных наконечниках свободно вращаются относительно их осей ограничительные стержни.
Для удобства пользования прибором на трубке и удлинителе имеются теплоизолирующие ручки.
Приборы выпускаются в двух модификациях:
- ПСК-Л - для контроля схождения колес легковых автомобилей;
- ПСК-ЛГ - для контроля схождения колес легковых и грузовых автомобилей, которые отличаются друг от друга диапазоном установочных размеров (расстояния между точками передних колес автомобилей), габаритными размерами и массой.
Приборы выпускаются под товарным знаком НА.
Заводские номера в виде цифровых обозначений, состоящие из арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на ручку прибора методом штамповки.

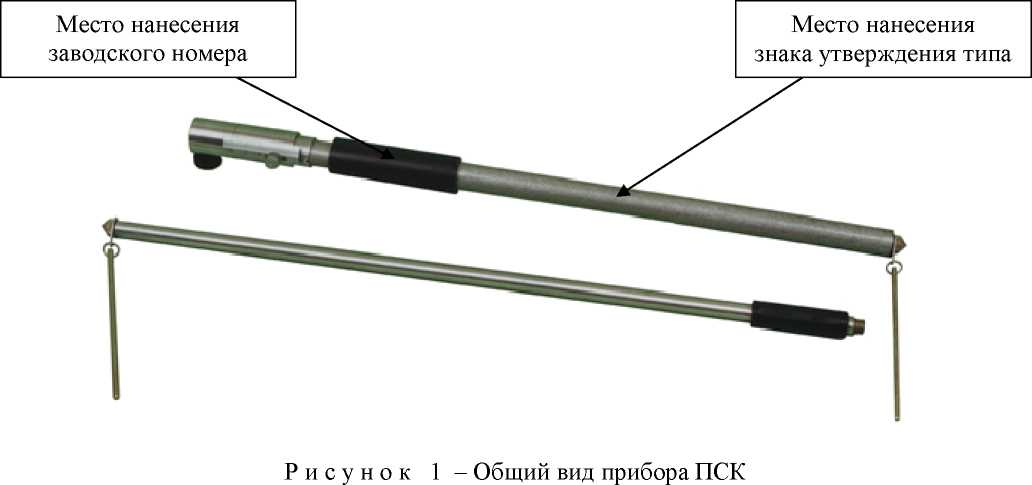

Общий вид приборов с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 1. Цвет покрытия приборов определяется при заказе.
Пломбирование приборов не предусмотрено.
Нанесение знака поверки на приборы не предусмотрено.
с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 1- Метрологические характеристики
| Наименование параметра | Модификация прибора | |
| ПСК-Л | ПСК-ЛГ | |
| Диапазон установочных размеров (расстояний между передними колесами автомобиля), мм: - с одним удлинителем - с двумя удлинителями | от 1050 до 1340 | от 1050 до 1340 от 1480 до 1820 |
| Диапазон измерений разности установочных размеров, мм | от -10 до +10 | |
| Цена деления шкалы, мм | 1 | |
| Пределы допускаемой абсолютной погрешности измерений установочных размеров, мм | ± 0,5 | |
| Номинальное значение измерительного усилия, Н | 50 | |
| Отклонение измерительного усилия от номинального, Н | ± 20 | |
| Наименование параметра | Модификация прибора | |
| ПСК-Л | ПСК-ЛГ | |
| Габаритные размеры в рабочем состоянии (длинахширинахвысота), мм, не более | 1460x40x35 | 1930x40x35 |
| Масса прибора, кг, не более | 1,0 | 1,3 |
| Средний срок службы, лет | 5 | |
| Условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность воздуха, %, не более | от +10 до +40 80 | |
наносится на трубку прибора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование изделия | Обозначение | Количество | |
| Модификация прибора | |||
| ПСК-Л | ПСК-ЛГ | ||
| Прибор для контроля схождения передних колес автомобилей | ПСК | 1 шт. | 1 шт. |
| Удлинитель | _ | 1 шт. | 2 шт. |
| Удлинитель стержня | _ | _ | 2 шт. |
| Заглушка | _ | _ | 2 шт. |
| Футляр | _ | 1 шт. | 1 шт. |
| Руководство по эксплуатации | ПСК.000 РЭ | 1 экз. | 1 экз. |
Приведены в разделе 2 «Использование по назначению» руководства по эксплуатации приборов для контроля схождения передних колес автомобилей ПСК
ТУ 29.32.30-015-43173171-2022 «Прибор для контроля схождения передних колес автомобиля ПСК. Технические условия»;
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
| Зарегистрировано поверок | 1352 |
| Поверителей | 6 |
| Актуальность данных | 24.03.2026 |
